方形法兰安装式多芯圆形航空连接器结构

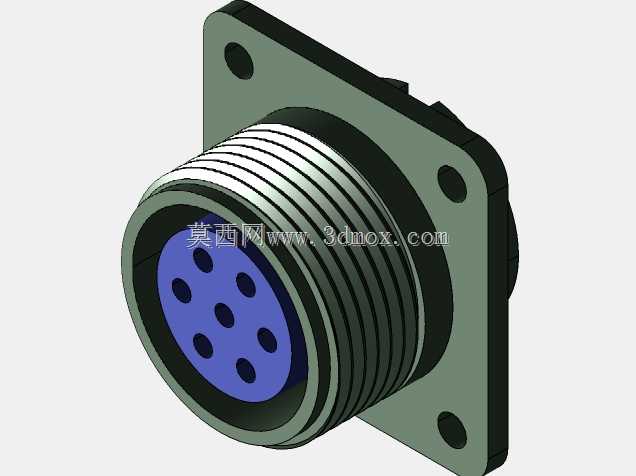

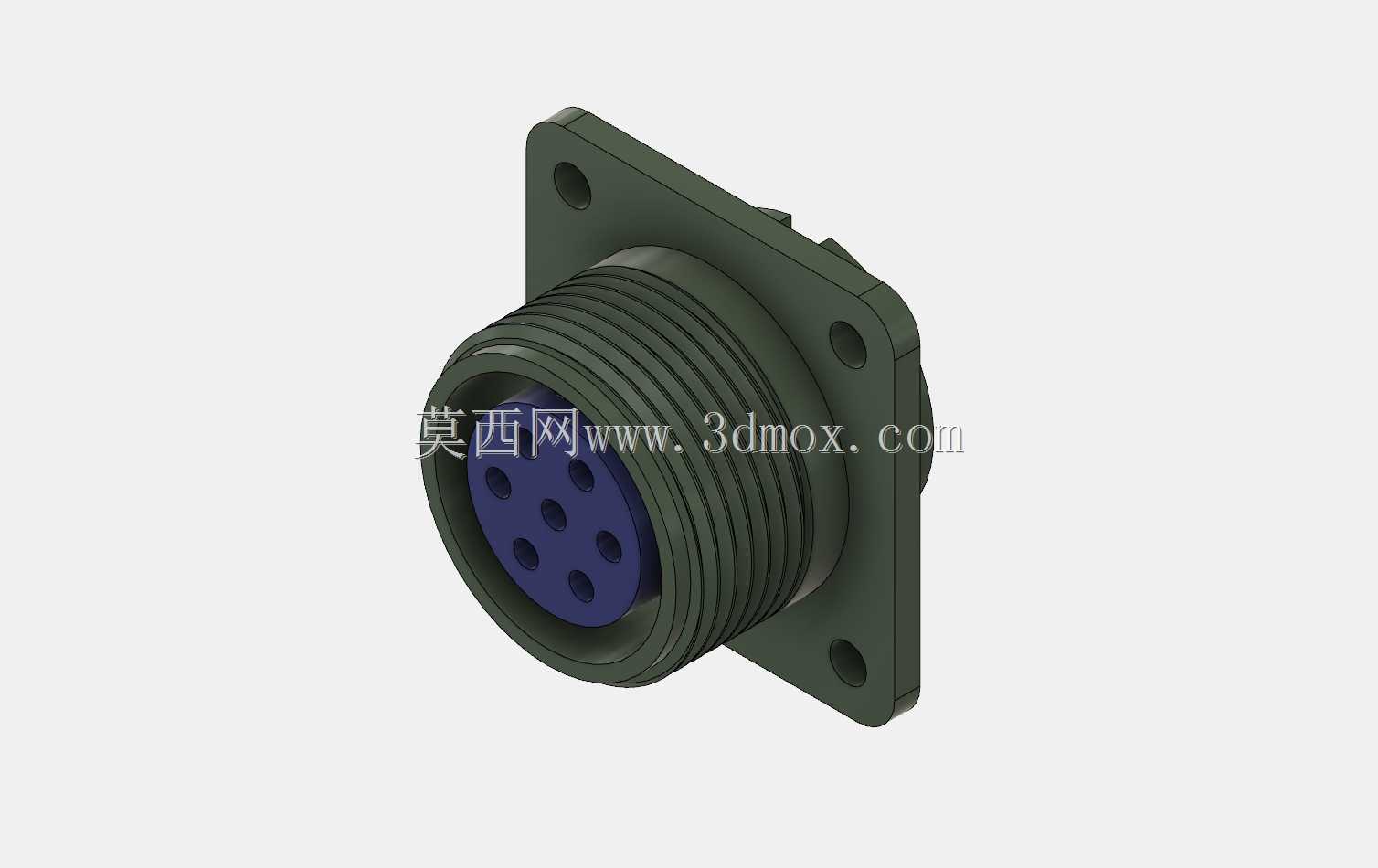

这款法兰安装式圆形连接器，是多芯信号传输场景下常用的互连部件，常见于工业控制柜内部走线、户外机电设备端口、检测仪器外接线路、移动工程机械线束对接等场景，承担多回路电信号的稳定连通作用，相比普通插拔式接线端子，其带螺纹锁紧的结构能在存在振动、外力拉扯的工况下避免连接松脱，保障信号传输的连续性。从结构设计来看，整体采用方形法兰盘作为安装基座，法兰四个角预留通孔，可通过螺栓直接固定在设备面板或壳体预留的安装位上，安装时法兰与设备接触面可加装密封垫圈，满足户外使用的防尘防泼溅需求；主体连接端采用外螺纹结构，与配套插头对接后可通过螺帽旋紧锁定，避免设备运行过程中因振动导致接插件松脱，接触不良的问题。接触端采用孔式接触件布局，多芯位呈环形排布，不同芯位之间设置绝缘隔层，避免相邻回路之间出现信号串扰，绝缘基座采用耐温工程塑料材质，可适配常规工业场景下的工作温度范围，外壳采用硬质金属材质做表面氧化处理，具备一定的抗磕碰、抗腐蚀能力，能适应车间、户外工地等相对复杂的使用环境。做整机结构设计选型时，需要重点预留法兰盘的安装边界空间，法兰四个安装孔的中心距要与设备面板开孔位置严格匹配，同时要预留足够的接线操作空间，方便后期线束装配与维护；连接器对接端的外螺纹长度决定了插头旋合的行程，设计面板开孔深度时要充分考虑该尺寸，避免出现插头无法完全旋合到位的情况。建模过程中，法兰盘的安装孔位、外螺纹的牙距、接触芯的排布位置都严格按照实物尺寸还原，接触件的绝缘隔层、外壳的壁厚都做了等比例还原，可直接用于设备装配的干涉检查，也可作为同类连接器选型时的结构参考，帮助结构工程师在设计阶段提前确认安装空间是否充足，避免后期加工装配时出现尺寸不匹配的问题。这类连接器在实际使用中，不同芯数规格对应不同的信号传输回路数量，这款多芯规格可同时传输多路控制信号，减少设备面板上的开孔数量，让设备整体外观更简洁，同时集中式的对接结构也能提升现场布线的效率，减少零散接线的出错概率。
