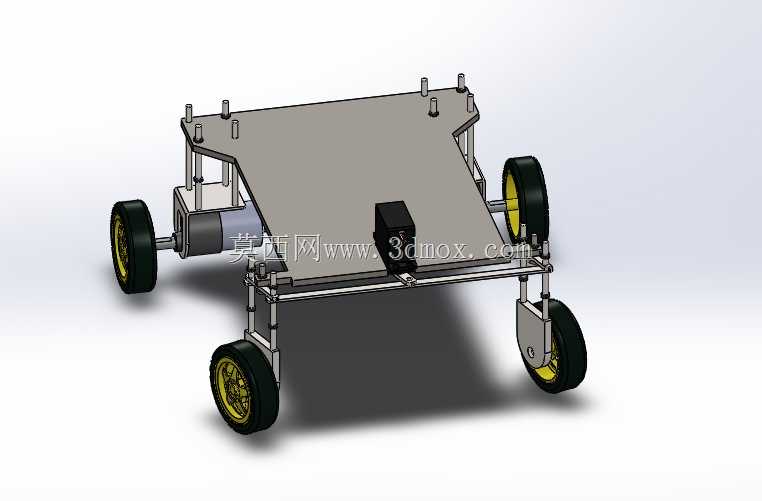

四轮差速移动巡检机器人底盘结构

这款轮式移动底盘主要面向厂区巡检、仓储物料转运、户外环境探测等场景的移动载体需求，可搭载视觉检测模块、环境传感组件、小型作业执行端完成预设路径巡航或遥控作业任务，适配平整硬化路面、室内环氧地坪等常规通行场景，也可通过悬架结构调整应对小幅度路面起伏，避免搭载的精密传感组件因颠簸出现数据偏差。底盘采用四轮布局，其中后轮集成驱动单元搭配差速控制逻辑实现转向与行进，前轮为随动转向结构，相比舵机转向方案减少了转向执行组件的占用空间，同时降低了底盘整体自重，提升了单位功率下的负载能力。上层搭载平板采用铝合金板材加工，板面预留多组M6规格安装螺柱，可根据搭载设备的安装孔位灵活调整固定位置，不需要额外打孔改造搭载板，适配不同重量、不同尺寸的功能模块安装需求，安装边界覆盖板面90%以上的平整区域，单点位最大挂载承重可达5kg，整体底盘额定负载不低于20kg。驱动部分将直流减速电机直接集成在后桥安装支架上，动力通过联轴器直接传递至后轮，省去了链条、皮带等中间传动部件，减少了长期运行后的传动间隙维护需求，电机安装位预留了调节腰型孔，可在装配时调整电机轴与轮轴的同轴度，降低运行过程中的振动噪音。前轮采用独立摇臂式悬架结构，每个前轮通过铰接支架与底盘主体连接，搭配阻尼缓冲元件，在经过路面接缝、小高度障碍物时可保证车轮始终贴合地面，避免出现单侧轮悬空导致的动力流失或行进方向偏移。底盘整体框架采用铝合金型材与钣金件组合搭建，兼顾结构强度与轻量化需求，走线槽预留于框架侧边空隙，可将驱动线缆、传感线缆规整收纳，避免行进过程中线缆剐蹭地面或轮组。轮组选用橡胶材质胎面搭配塑料轮毂，胎面纹路为浅槽设计，在硬化路面上具备足够的抓地力，同时滚动阻力较小，可延长续航模块的工作时长。设计过程中优先考虑了装配与维护的便捷性，所有轮组、驱动单元、悬架组件均采用螺栓快拆结构，不需要专用工具即可完成易损件的更换，上层搭载板与底盘框架的连接也采用可拆卸式设计，可根据后续升级需求更换更大尺寸的搭载板，拓展设备的搭载能力。
