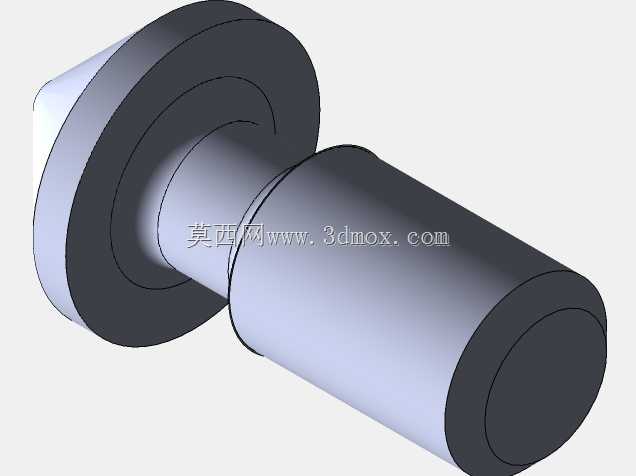

带头部圆柱定位锁销结构设计

这类带头部的圆柱销构件，常应用在锁具锁闭、工装夹具定位、小型机构铰接限位的场景中，在柜锁、设备检修门、快拆式工装的锁扣结构里，这类销件承担着核心的锁止与定位作用，避免机构受振动、外力作用出现意外脱开的问题。从结构设计来看，该销件采用一端带凸缘头部的等直径圆柱杆身设计，头部直径大于杆身直径，安装时头部可抵靠在安装座的台阶孔端面，限制销件的轴向窜动行程，避免销件从安装孔中滑出脱落；杆身采用等直径圆柱结构，表面粗糙度控制在适配滑动配合的区间，既保证销件插拔时的顺畅度，也能减少长期往复滑动带来的磨损，延长构件使用寿命。在实际安装适配中，杆身直径需与安装座上的配合孔采用间隙配合设计，配合间隙控制在0.02-0.05mm区间，既保证插拔动作无卡滞，也能避免间隙过大导致锁止后出现旷量，影响锁闭精度；杆身长度需根据锁扣的搭接厚度确定，保证销件插入锁扣孔后，伸出长度满足锁止安全余量，避免受外力冲击时销件脱出。设计这类销件时，首先要明确使用场景的载荷特性，若用于频繁插拔的快拆结构，杆身端部需做小倒角处理，引导销件顺利插入配合孔，减少孔口与销端的磕碰损伤；若用于长期固定的锁止场景，可在杆身对应位置设计环槽，配合卡圈实现轴向位置固定，避免设备运行过程中销件轴向窜动。从受力角度分析，这类销件主要承受横向剪切力，因此选材时需根据额定剪切载荷确定材料牌号，常规轻载场景可选用普通碳素结构钢做表面发黑处理，兼顾成本与防锈性能；重载场景则需选用合金结构钢做调质处理，提升芯部韧性与表面硬度，避免受冲击载荷时出现销件剪断、变形的问题。在锁库锁扣的配套结构中，这类销件常与复位弹簧、锁扣拨叉配合使用，销件在弹簧推力下保持伸出锁止状态，拨动拨叉时带动销件压缩弹簧回缩，实现锁扣解锁，整个动作行程短，锁止可靠，适合在空间紧凑的小型锁闭机构中使用。建模时需严格控制杆身的圆柱度公差，避免出现锥度、椭圆度问题导致插拔卡滞，头部与杆身的同轴度公差也需控制在合理范围，避免头部偏斜导致安装时与安装座端面贴合不严，出现受力不均的问题。
