商用车ABS系统用保持架结构设计

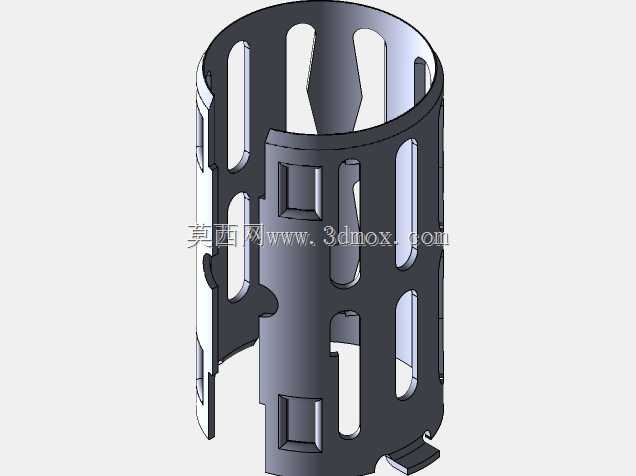

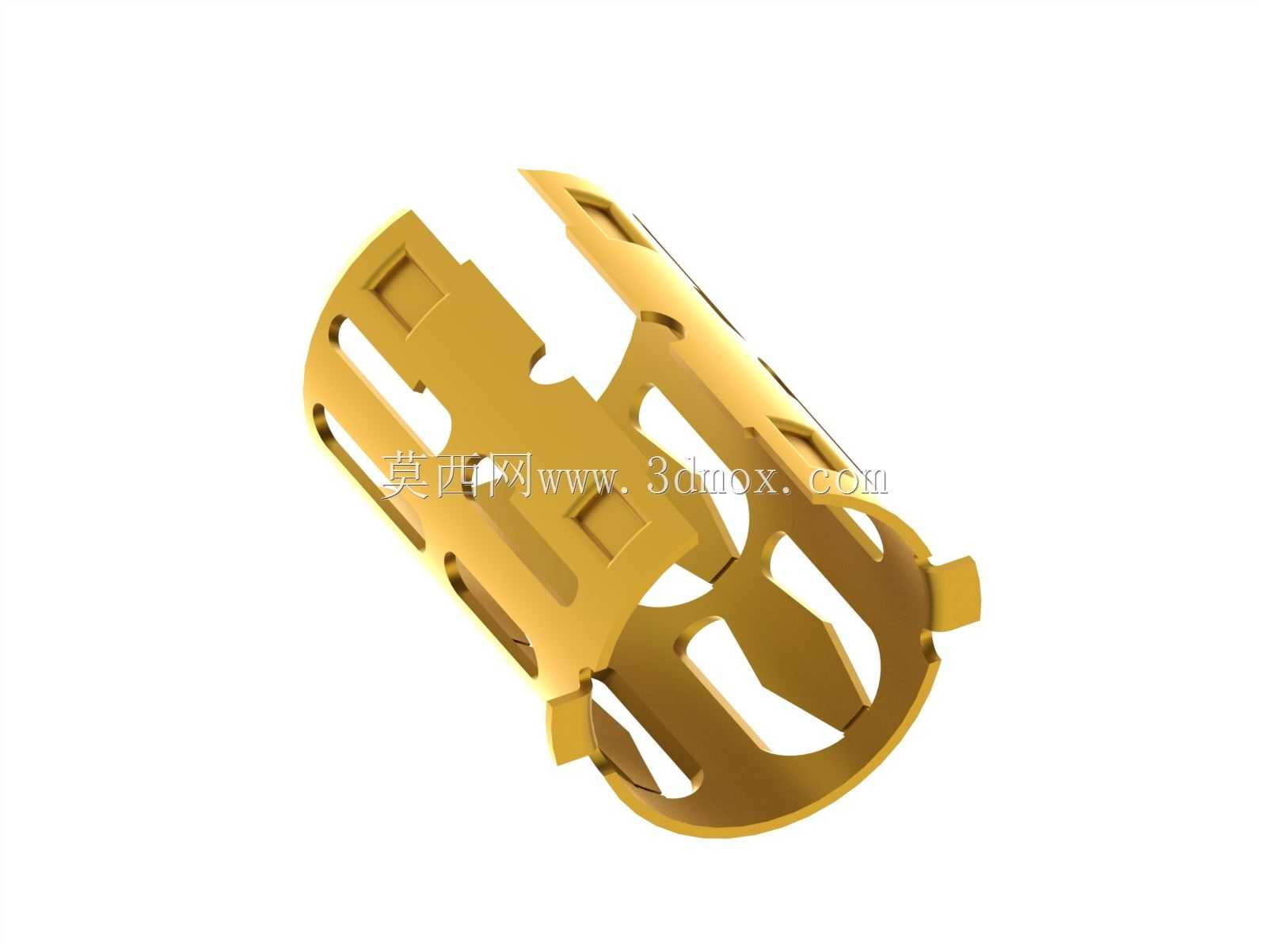

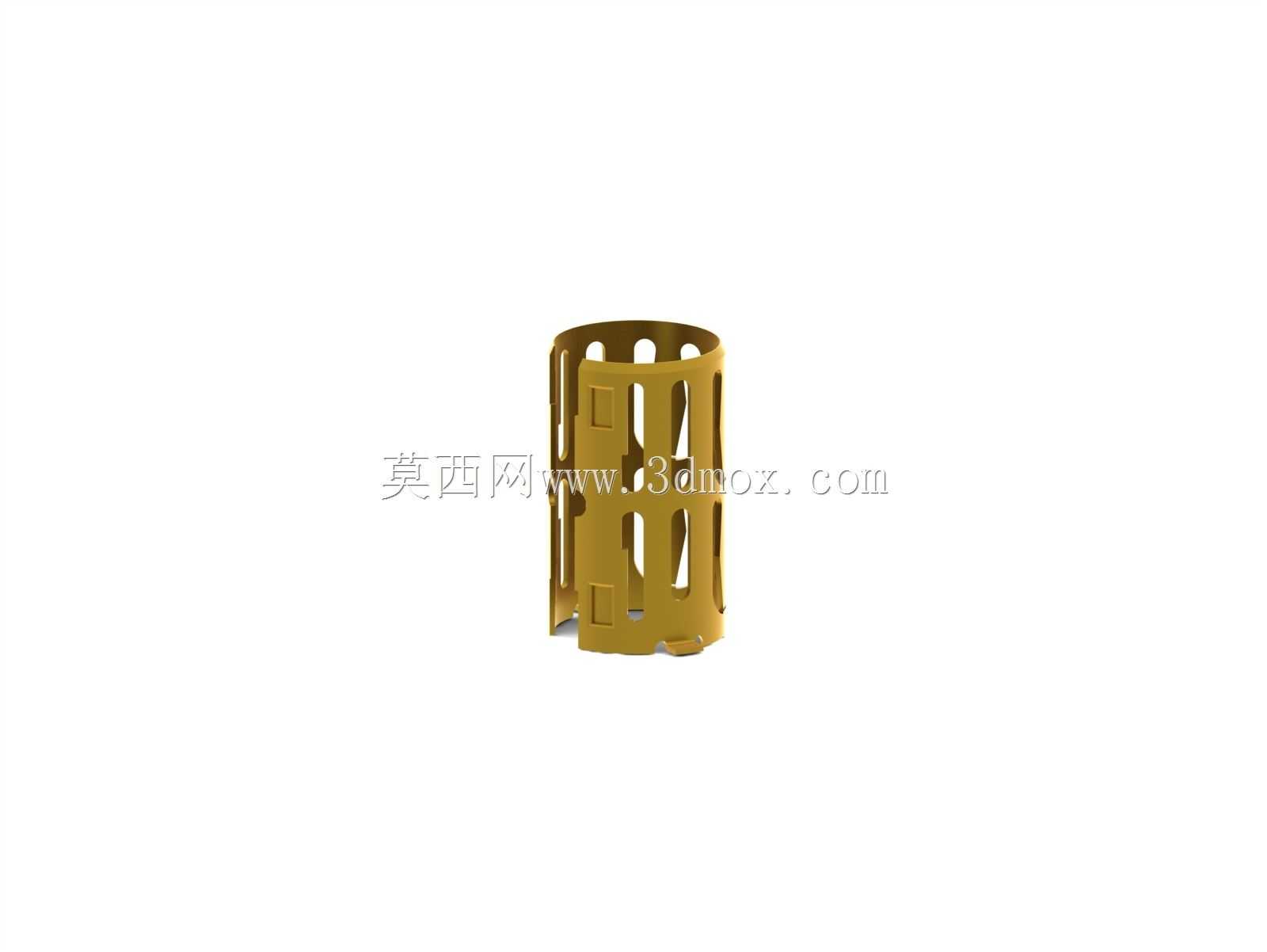

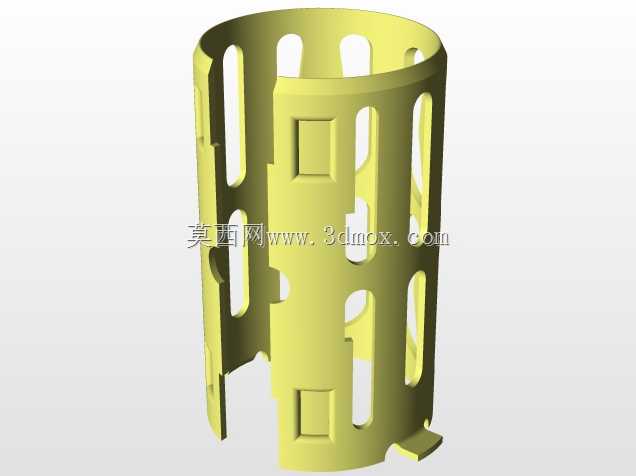

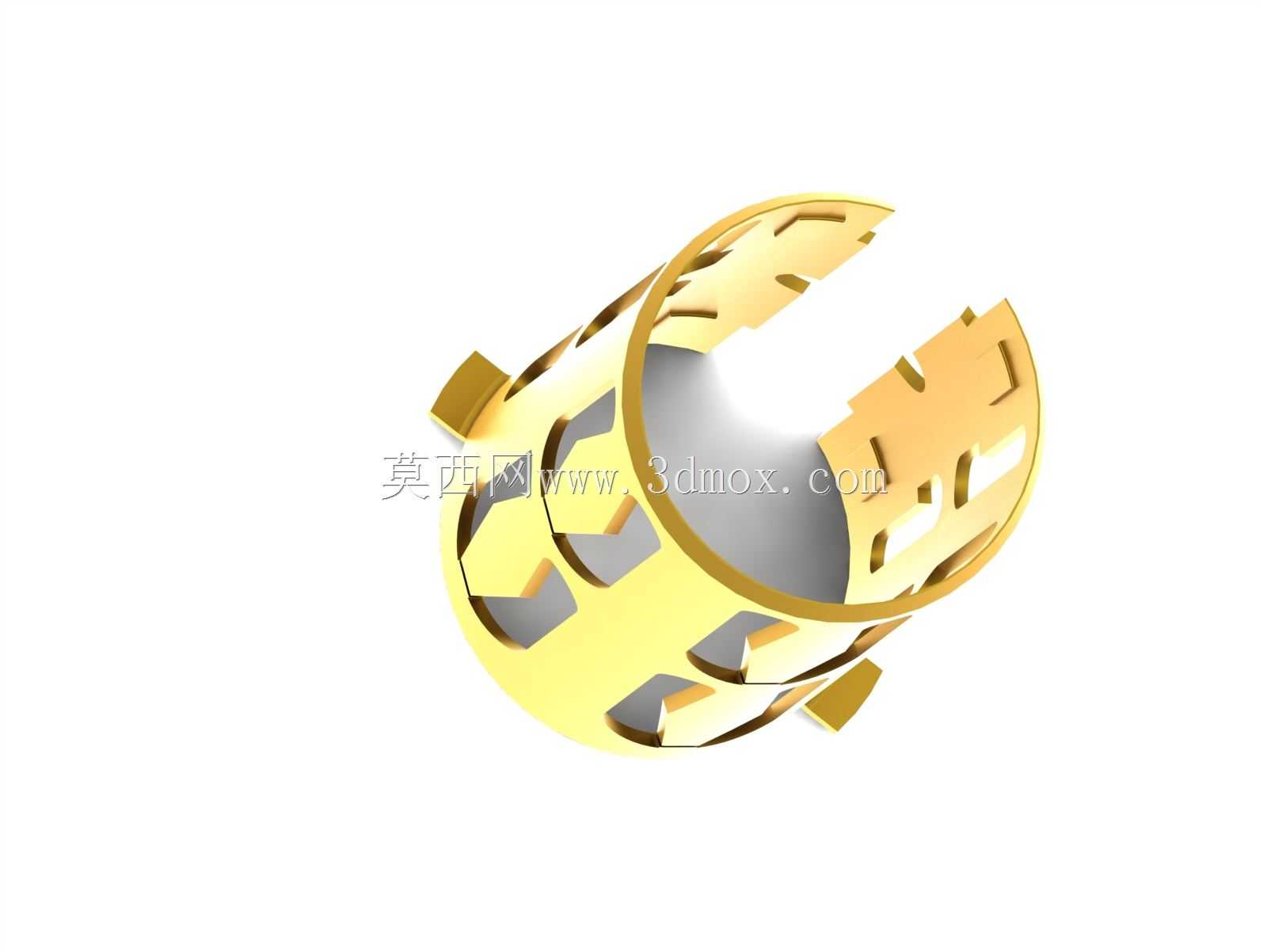

该零件应用于商用车气压制动回路的ABS调节机构内部，是制动压力调控模块里的核心定位承载构件，日常工况下需要承受制动气室高频往复的气压冲击，同时要为内部的密封、调压组件提供稳定的滑动支撑边界，避免调压阀芯在动作过程中出现偏磨卡滞，直接影响ABS系统防抱死调节的响应精度与动作可靠性。从结构设计逻辑来看，整体采用开口式薄壁筒型构型，周向均匀分布的多组镂空槽道，一方面是为了给内部滑动的阀芯组件预留足够的容屑与散热空间，避免制动回路内残留的金属磨屑、密封胶碎屑卡滞在滑动配合面之间，导致调压动作滞后；另一方面镂空结构可以在保证整体径向支撑刚度的前提下，有效降低零件自身重量，适配商用车制动系统轻量化的设计需求。筒壁上均匀凸起的定位卡耳，在装配时可以直接卡入阀座内壁对应的定位槽内，不需要额外的紧固件连接，既能够限制零件自身在阀腔内的周向转动与轴向窜动，也能简化装配工序，提升产线装配效率。开口式的结构设计允许零件在压装进入阀腔时产生可控的径向弹性形变，降低压装过程中对阀体内壁配合面的划伤风险，同时装配到位后依靠自身弹性张力贴紧阀腔内壁，保证长期使用过程中不会出现松脱移位。在安装边界的匹配上，零件的外径公差需要严格匹配阀体内腔的H7配合精度，轴向长度需要预留0.1-0.2mm的压缩余量，保证装配后两端与阀腔台阶面贴合无间隙，避免调压过程中出现气压泄漏。周向槽道的宽度与位置需要和内部阀芯的凸台结构完全对应，保证阀芯往复滑动时凸台能够顺畅穿过槽道，不会出现运动干涉。零件表面采用镀锌钝化处理，能够耐受制动回路内冷凝水、微量油污的腐蚀，保证整车全生命周期内的结构强度不会出现明显衰减。在实际建模过程中，需要重点关注薄壁结构的圆角过渡设计，所有槽道边缘、卡耳根部都需要设置不小于R0.3的工艺圆角，避免冲压成型过程中出现应力集中导致的开裂问题，同时也能去除锐边防止装配时割伤配套的橡胶密封件。
