液压膨胀式弹药结构三维数模

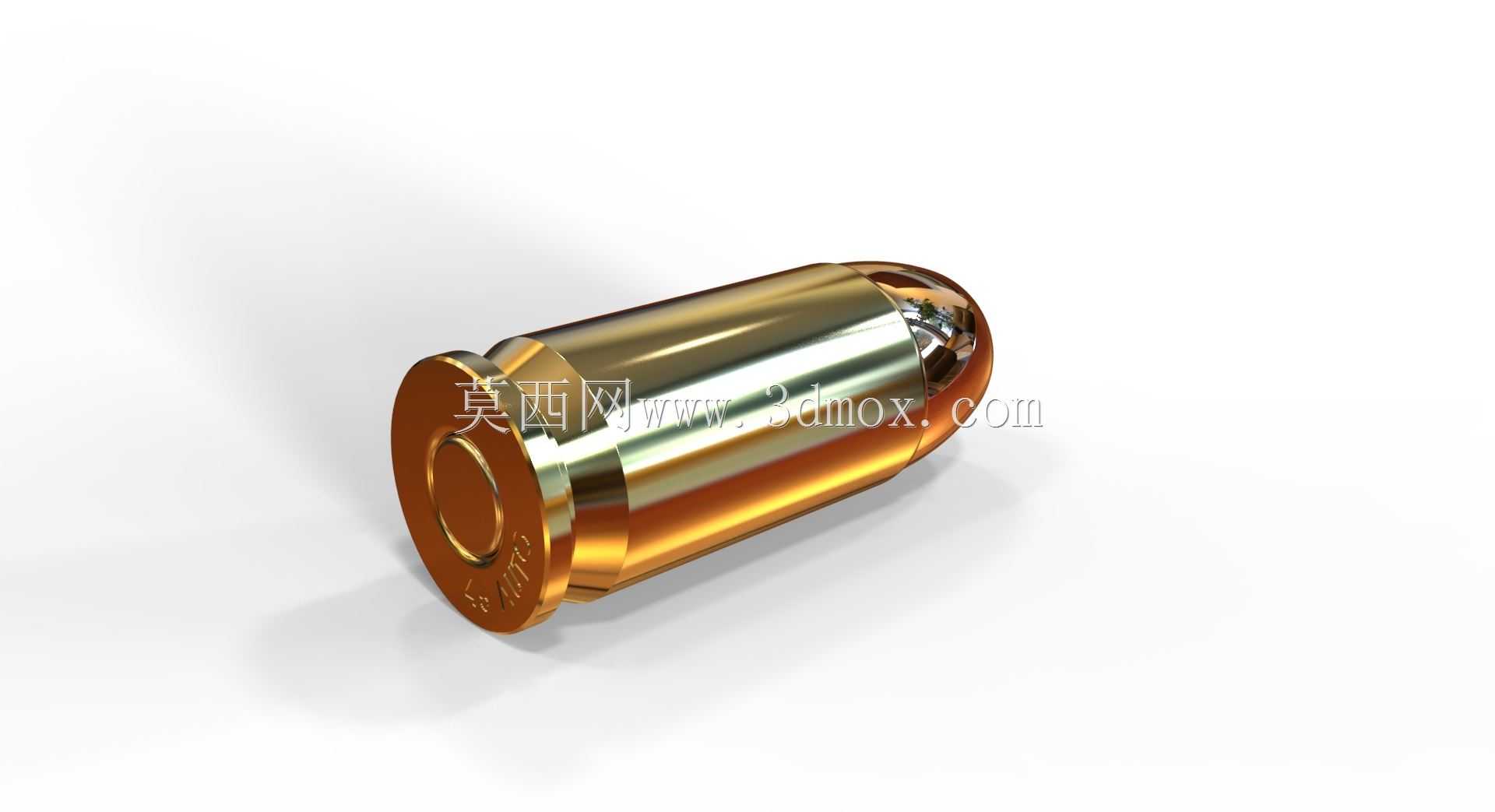

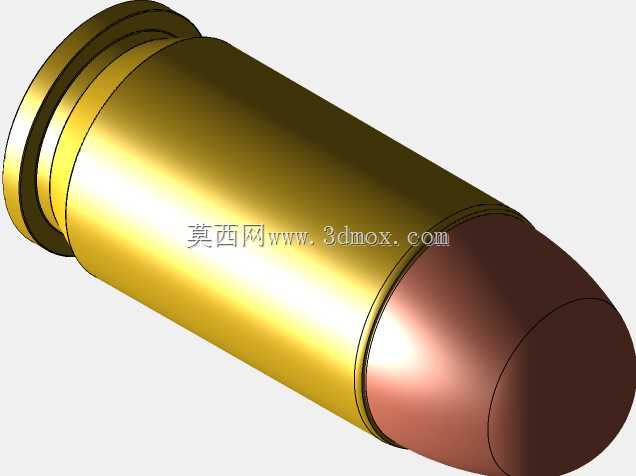

该模型还原的液压膨胀弹结构，核心应用场景集中在战术弹药的结构验证、毁伤机理仿真以及相关教学演示领域，区别于常规实心弹头的结构设计，这类弹药在接触目标后依靠内部液压介质的瞬时压力传递实现弹头径向膨胀，既可以提升对目标的停止作用，也能有效降低过度穿透带来的附带损伤风险。从实际功能特性来看，该结构的核心设计逻辑是将弹头着靶时的轴向冲击动能，通过封闭容腔内的高粘度液压介质均匀传递到弹头壳的薄壁区域，迫使铜质弹头壳在预设的应力槽位置发生规则的径向扩张，避免不规则碎裂带来的性能不稳定。建模过程中首先确定了弹头的整体外形轮廓，参考同规格手枪弹的外部尺寸边界，弹壳部分保留了标准的底缘结构与装药腔尺寸，保证和常规同口径弹药的弹匣、弹膛适配性，不需要对发射武器的供弹结构做任何修改即可兼容使用。弹头部分的内部容腔做了等壁厚设计，液压介质填充区域的端部预留了硬质合金侵彻芯的安装位，兼顾近距离的侵彻能力与膨胀后的停止效果，弹头壳的外表面做了抛光金属质感的渲染处理，还原铜被甲的真实表面状态，弹壳底部的冲压标识凹槽也做了细节还原，保证模型的外观写实度。在设计思路上，建模时优先保证了各部件的装配干涉检查，弹头壳与内部芯体、液压腔密封结构的配合公差按照常规弹药的装配精度设定，密封位置预留了0.02mm的过盈配合量，避免高压下介质泄漏的问题。整体模型的安装边界完全匹配标准同口径弹药的弹膛尺寸，弹壳的锥度、底缘厚度、拔弹力相关的配合尺寸都按照实弹参数做了对应设置，既可以用于结构原理的展示，也可以导入动力学仿真软件做着靶过程的变形模拟，为相关结构的优化设计提供基础的数模支撑。建模时对薄壁弹头壳的网格做了局部细化处理，方便后续做有限元分析时直接调用，不需要额外对模型做几何修复，各部件的装配关系采用同轴约束加端面贴合的方式设置，拆解后可以单独展示每个零件的结构形态，方便教学场景下的结构讲解。
