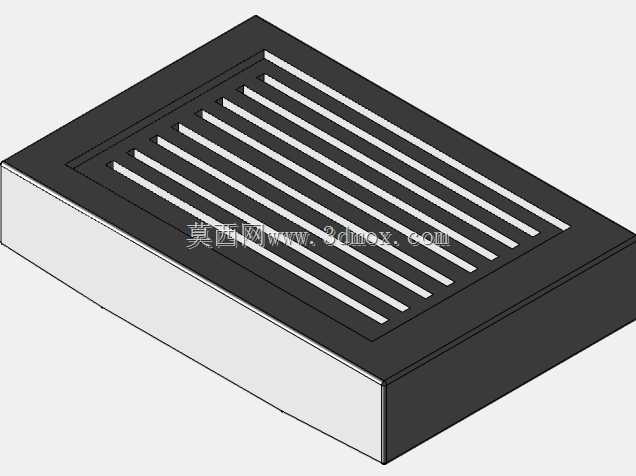

矩形百叶式通风排风栅格结构

这类矩形百叶通风栅格常被用在各类机电设备柜体、厂房通风风道末端、电控箱壳体的通风开口位置，核心作用是在保障气流通畅的前提下，阻挡大尺寸杂物、飞溅液滴直接进入设备内部，同时兼顾外观的规整性。从结构设计来看，整体采用薄钣金折弯成型的盒式结构，外框带有一圈贴合安装面的折边，安装时可直接通过折边上的预冲孔打螺丝固定在柜体或墙体的预留开口上，折边与安装面之间可根据防护等级需求加装密封胶条，避免缝隙处漏风或者进灰。内部的百叶片采用等间距平行排布，叶片带有统一的倾斜角度，这个角度的设定经过实际通风效率验证，既不会因为叶片过平导致防护能力下降，也不会因为倾角过大增加风阻影响通风量，相邻叶片之间的重叠量经过计算，能在正视角度下完全遮挡内部结构，避免从外侧直接看到柜体内部的线路或构件，同时斜向的通道能让气流顺着叶片方向顺畅通过，不会形成明显的紊流区。设计过程中首先要确定适配的安装开口尺寸，外框的外形尺寸要比预留开口单边大出一定的安装余量，保证折边能完全覆盖开口缝隙，盒体的嵌入深度要匹配安装位的内部空间，避免和内部的元器件、走线产生干涉。叶片的排布间距需要结合通风量要求核算，单位面积的通风有效面积要满足设备散热所需的通风量要求，避免因为通风不足导致设备内部温升超标。叶片与外框的连接采用一体冲压折弯或者铆接固定的方式，保证整体结构的刚性，不会因为长期气流冲击或者外力触碰出现叶片变形、间距不均的问题。在实际选型应用中，这类栅格可以根据安装场景调整整体尺寸、叶片间距和倾角，比如用在粉尘较多的车间场景时，可适当加大叶片倾角减少积灰，用在噪音控制要求高的设备上时，可在栅格内侧加装消音棉，不影响通风的同时降低气流噪音外传。安装时需要注意叶片的倾斜方向，通常要求叶片朝下倾斜，避免上方的冷凝水、灰尘顺着叶片流入设备内部，同时要保证栅格与安装面贴合平整，避免出现凸起或者缝隙影响外观和防护效果。
