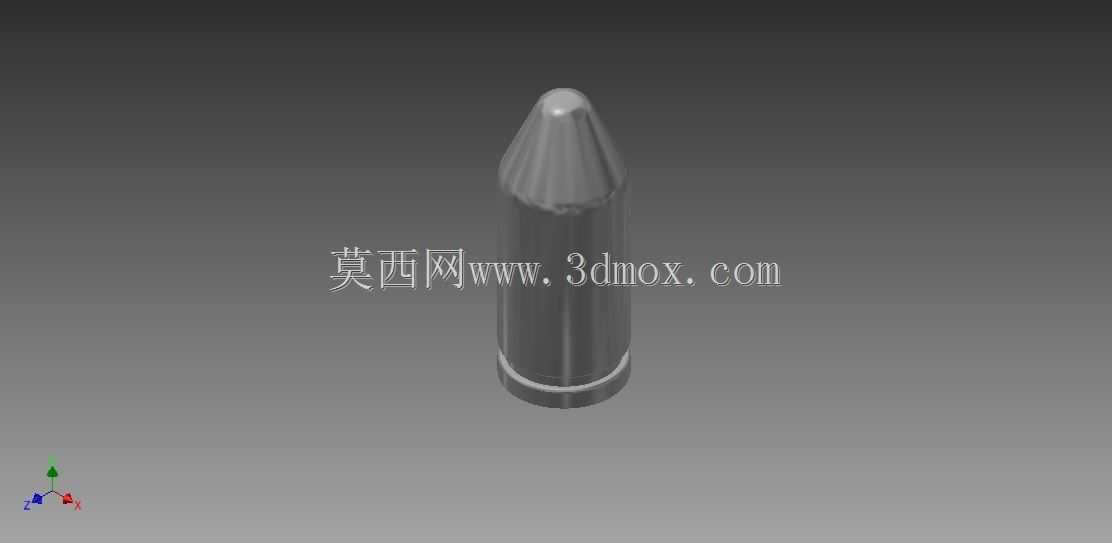

手枪配用尖头弹头结构三维数模

该尖头弹头结构主要适配手枪类轻武器使用场景，在轻武器装备配套、战术模拟训练教具开发、枪械结构教学演示等领域均有实际应用价值，可作为结构设计人员开展弹药配套结构校核、供弹机构兼容性验证的基础参考数模。从功能特性来看，该类尖头构型相比传统圆头手枪弹，在中近距离上的存速能力更优，弹头飞行过程中的气动阻力更小，侵入目标后的动能传递效率符合手枪战术使用的停止作用要求，同时尖头构型也能在一定程度上提升对轻型防护目标的穿透能力，适配多数自动手枪的供弹坡、弹膛尺寸边界，不会在供弹过程中出现弹头磕碰变形、卡滞等问题。设计过程中优先遵循了手枪弹的尺寸规范，弹头整体为回转体对称结构，头部采用多段锥面平滑过渡的圆弧锥构型，避免出现尖锐折角导致的弹头被甲加工应力集中问题，圆柱部直径与弹壳口部的过盈配合量控制在合理区间，既保证弹头与弹壳的结合拔弹力符合发射要求，又不会因过盈量过大导致弹壳口部形变影响进弹可靠性。弹头尾部采用平底结构，未设置船尾构型，主要考虑到手枪弹的有效射程多集中在50米以内，船尾结构带来的低阻收益在该射程区间内并不明显，平底结构反而更便于冲压加工成型，也能更好地适配手枪短枪管的内弹道契合度，弹头圆柱部的长度设计兼顾了弹膛定位精度与弹头装入弹壳后的深度要求，保证弹头在弹壳内的装配位置一致，避免因弹头装入深度差异导致的药室容积变化，影响发射初速的一致性。从安装边界来看，该弹头的最大外径严格匹配对应口径手枪的阳线尺寸，弹头圆柱部的同轴度公差控制在微米级，保证弹头在坡膛内顺利进入线膛时不会出现偏斜，减少对枪管膛线的非正常磨损，头部锥角的角度设计经过气动优化，在保证气动性能的同时，不会因锥度过尖导致在供弹过程中弹头戳击弹匣抱弹口、进弹斜面等部件，提升供弹过程的流畅性。整体结构未设置复杂的内部空腔或额外的装配部件，为单一整体式弹头构型，既可以作为实弹弹头结构的设计参考，也可直接用于模拟训练用惰性弹的3D打印加工，在结构教学场景中，能够直观展示手枪弹头的外形特征与尺寸比例，帮助从业人员快速理解手枪弹的供弹、入膛、发射过程中的结构配合逻辑，也可作为供弹机构设计时的干涉校核参考件，验证抱弹口、供弹坡、弹膛等部件与弹头的配合间隙是否合理，避免出现结构干涉导致的供弹故障。
