老鼠活捉器

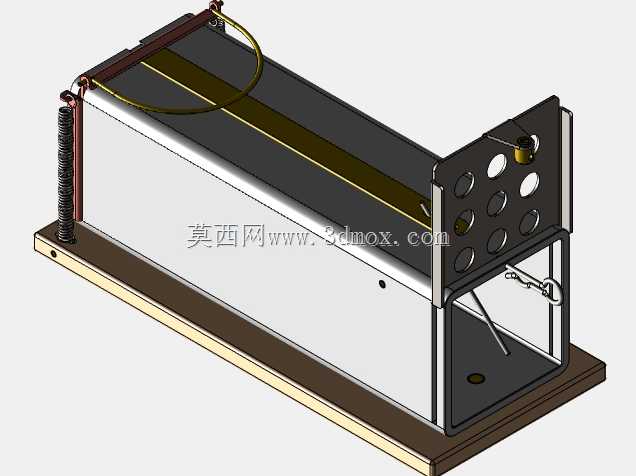

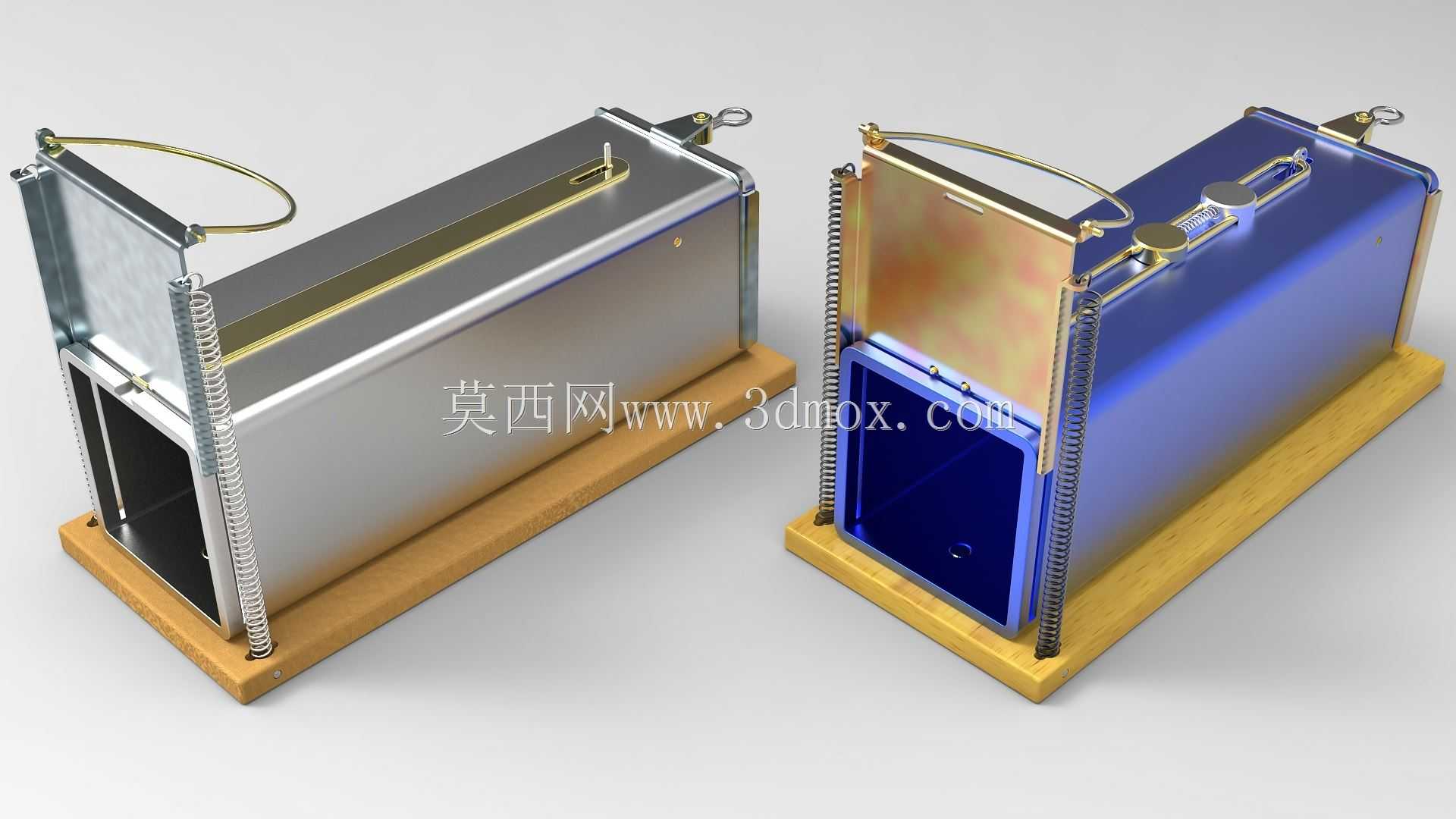

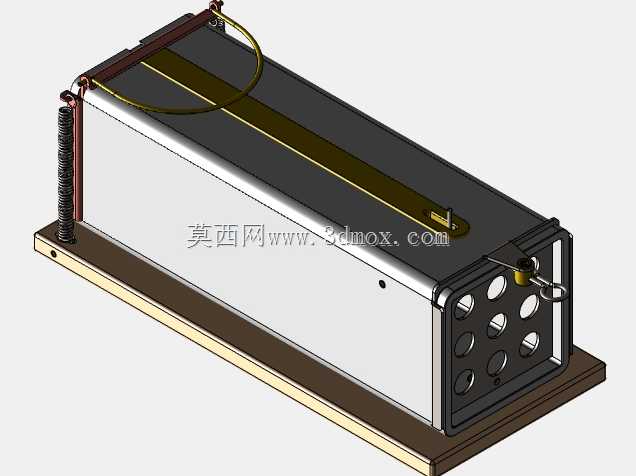

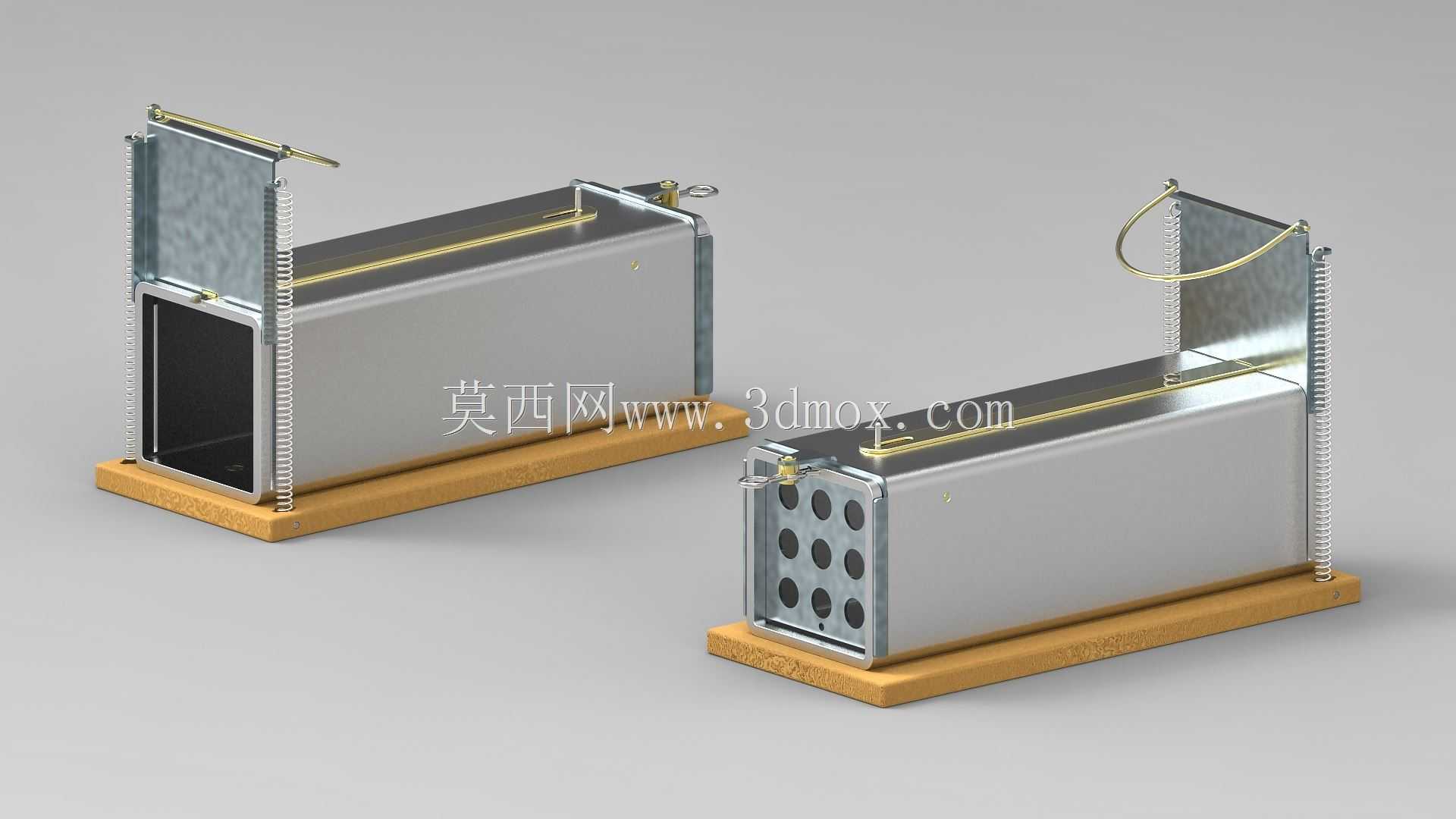

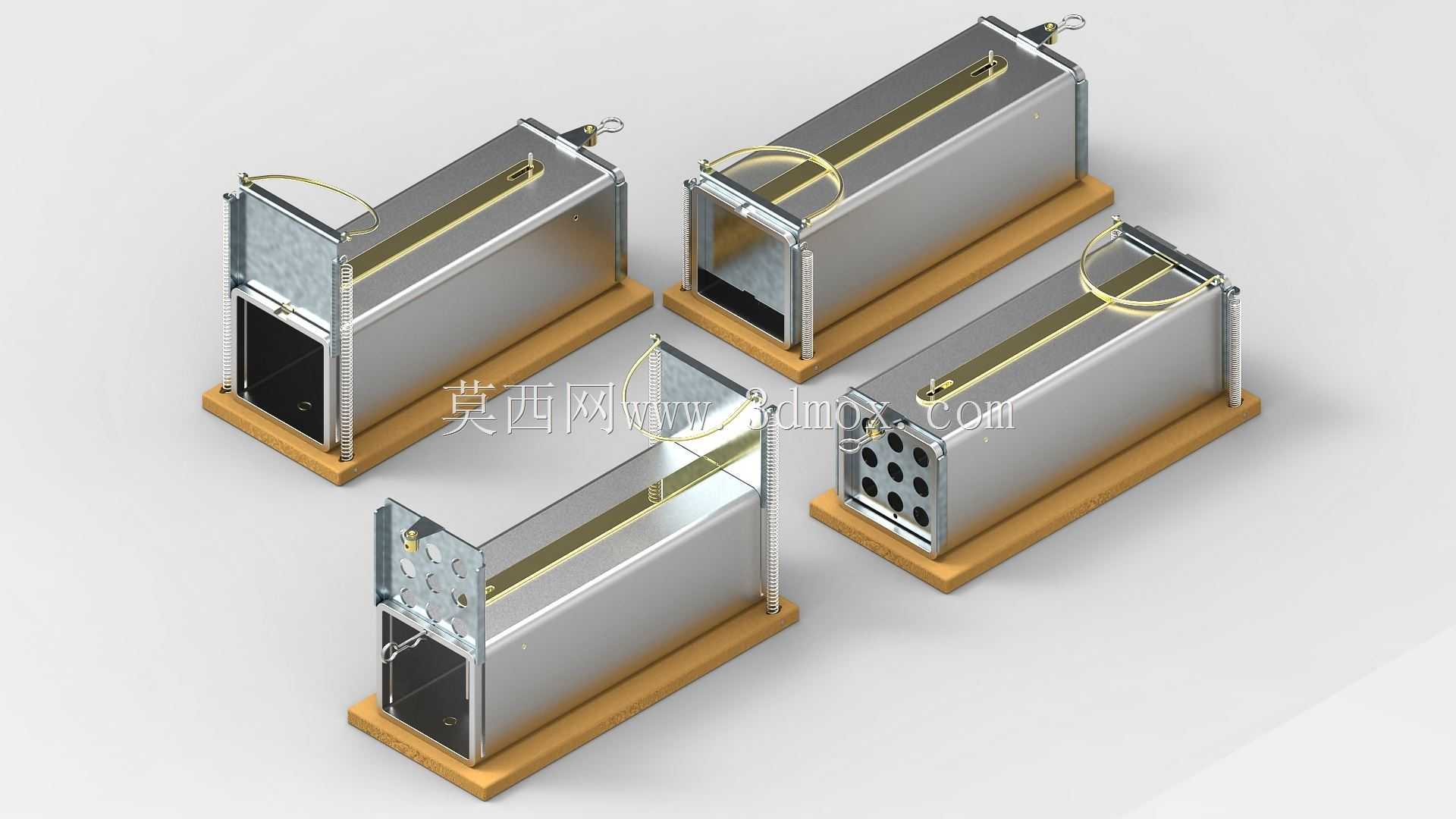

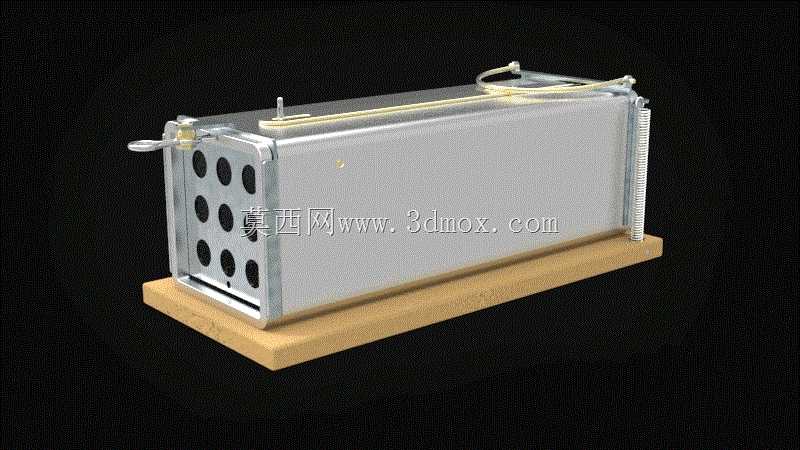

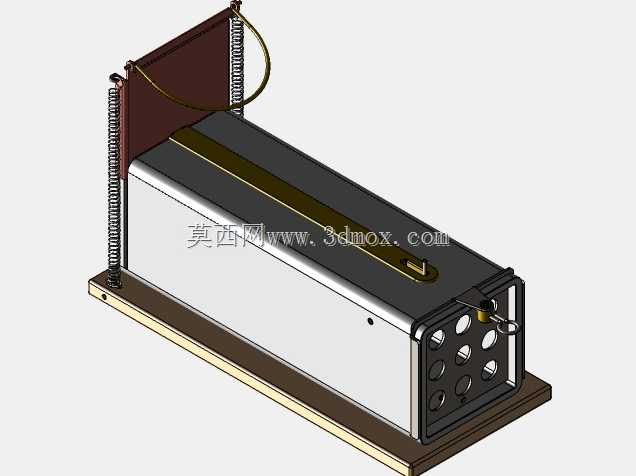

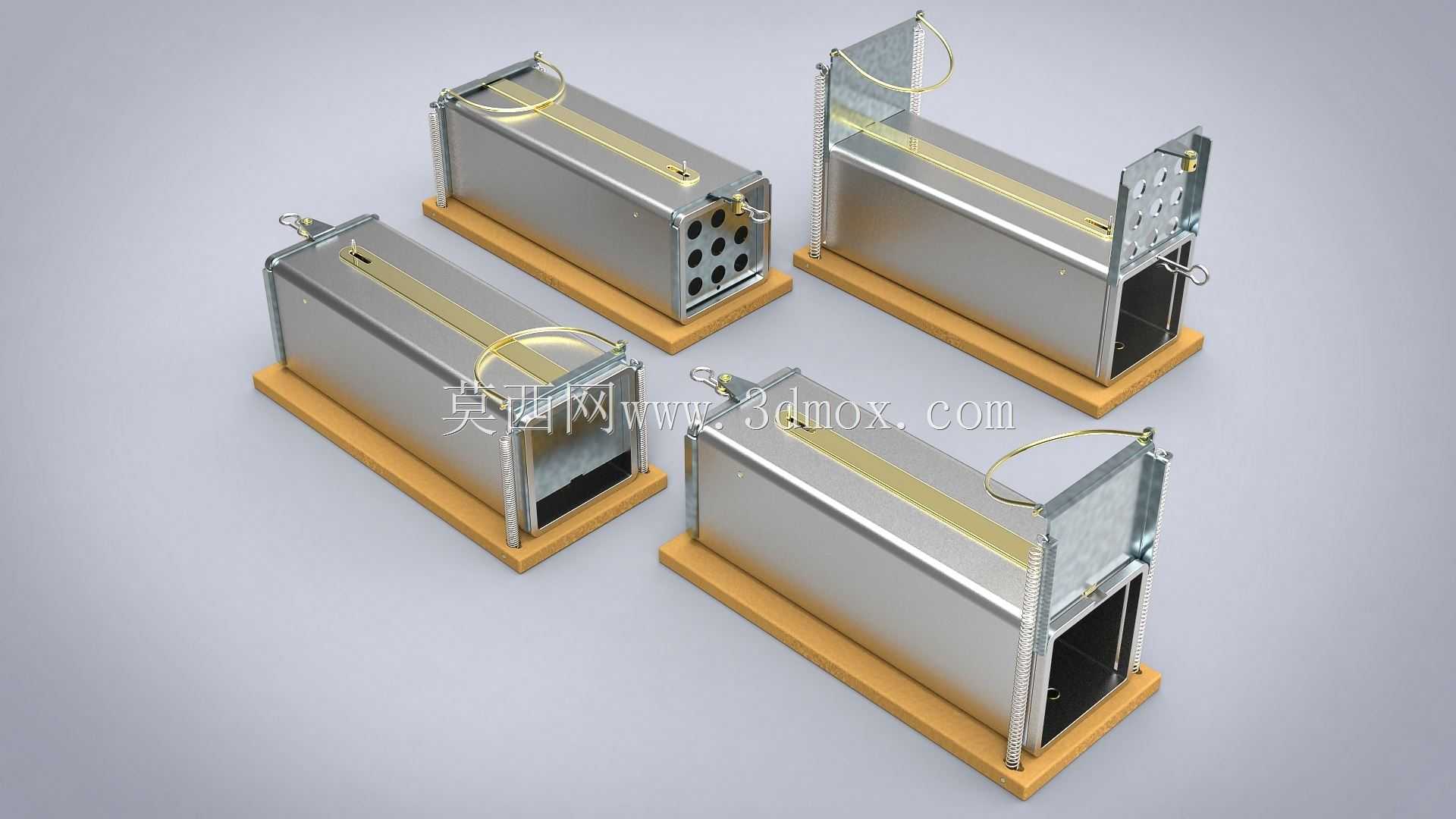

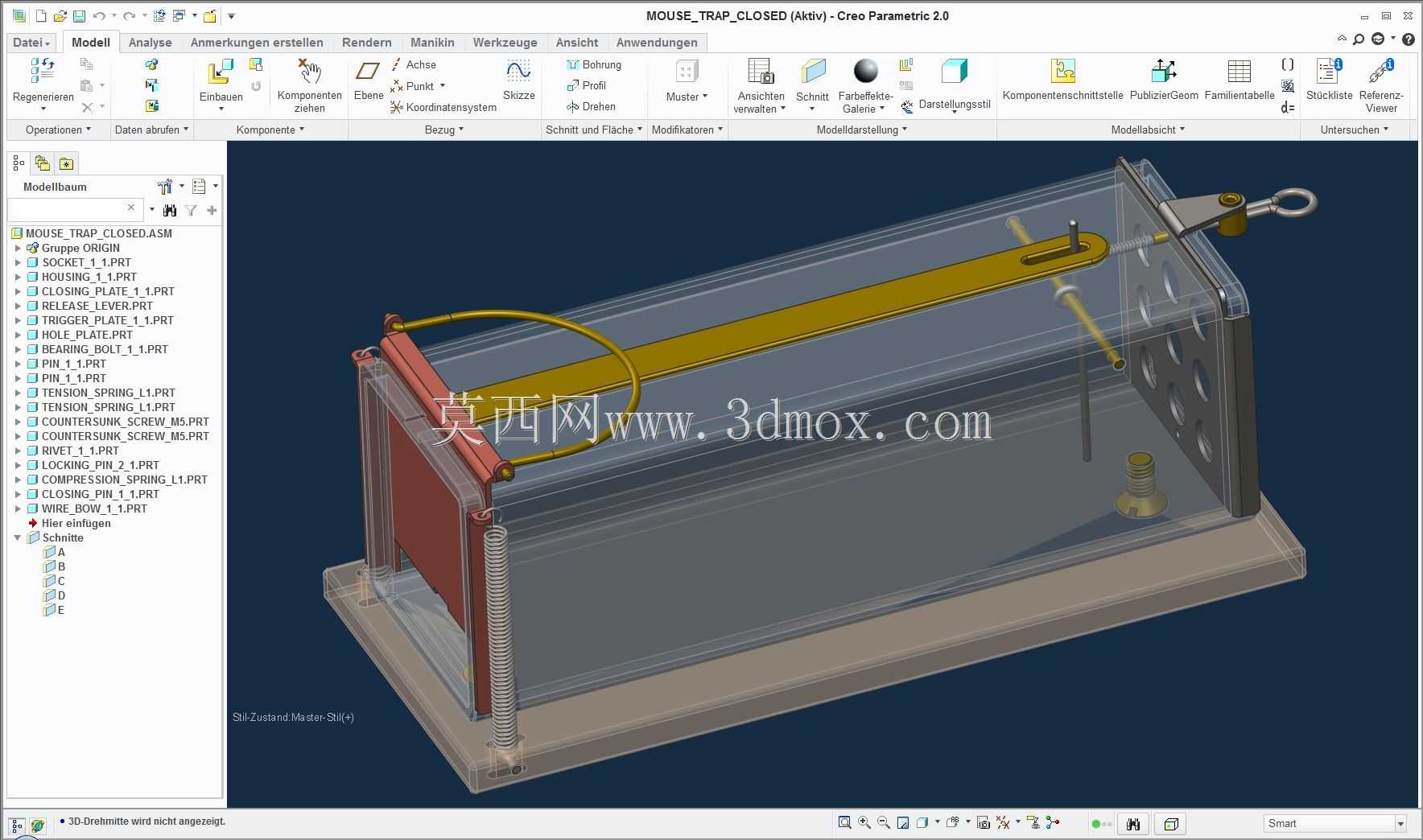

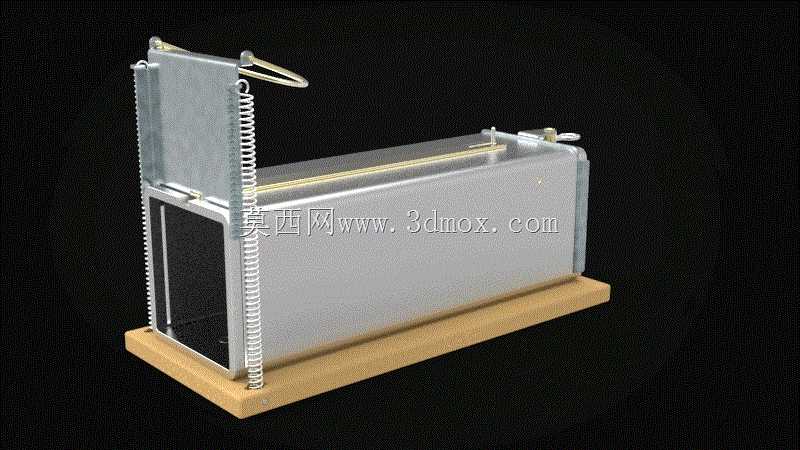

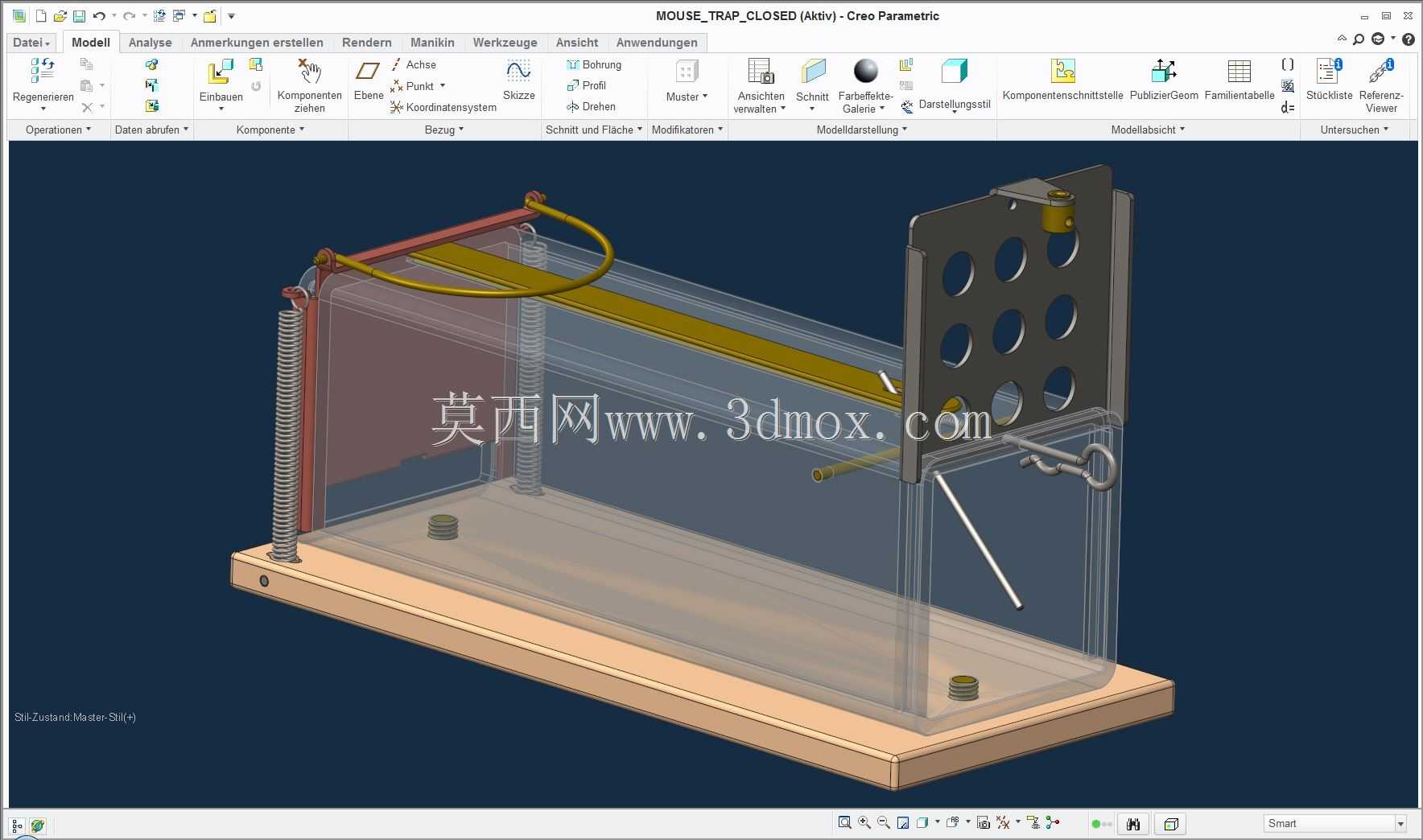

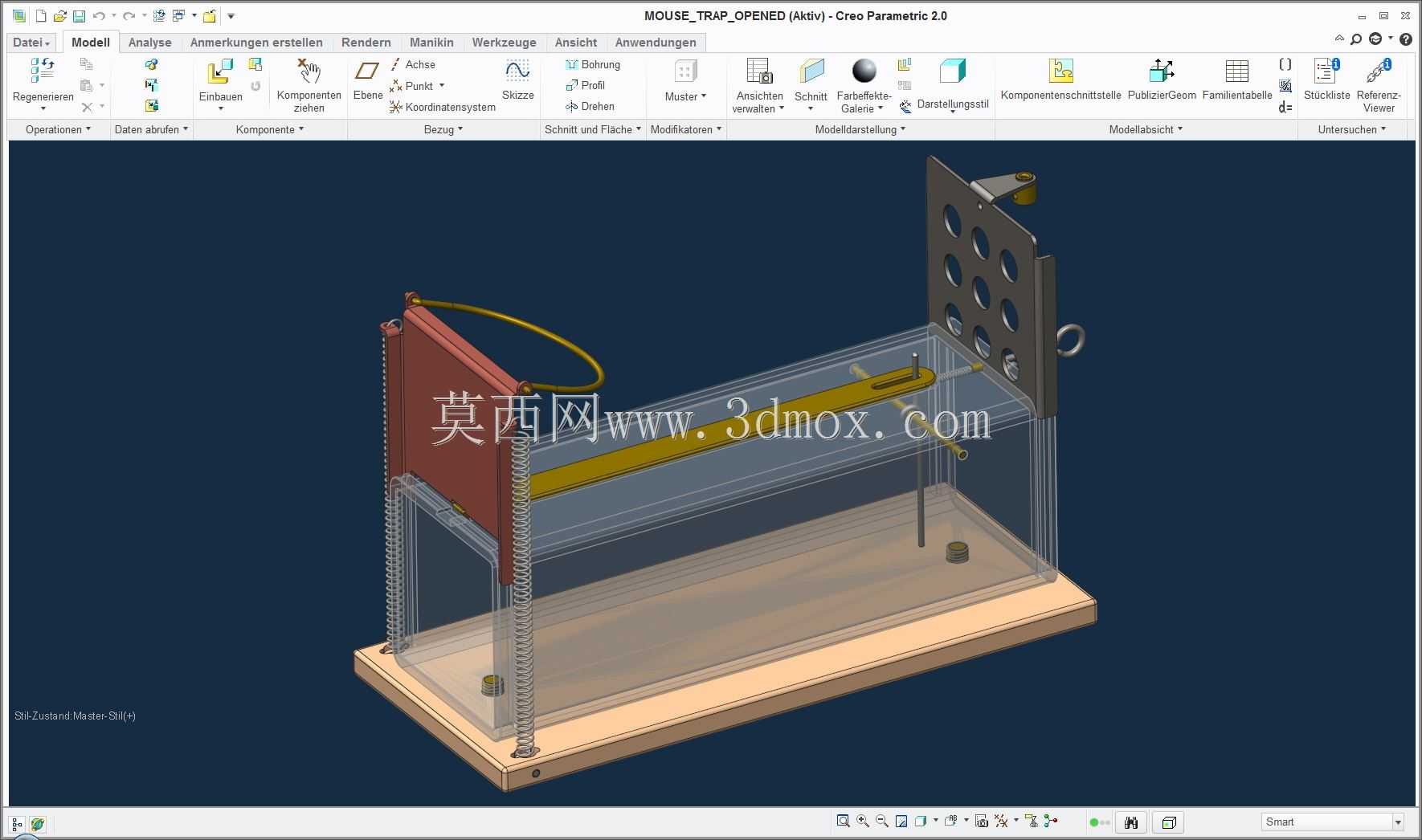

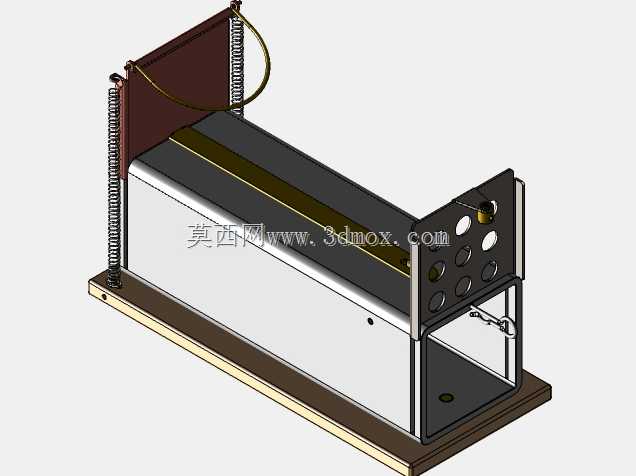

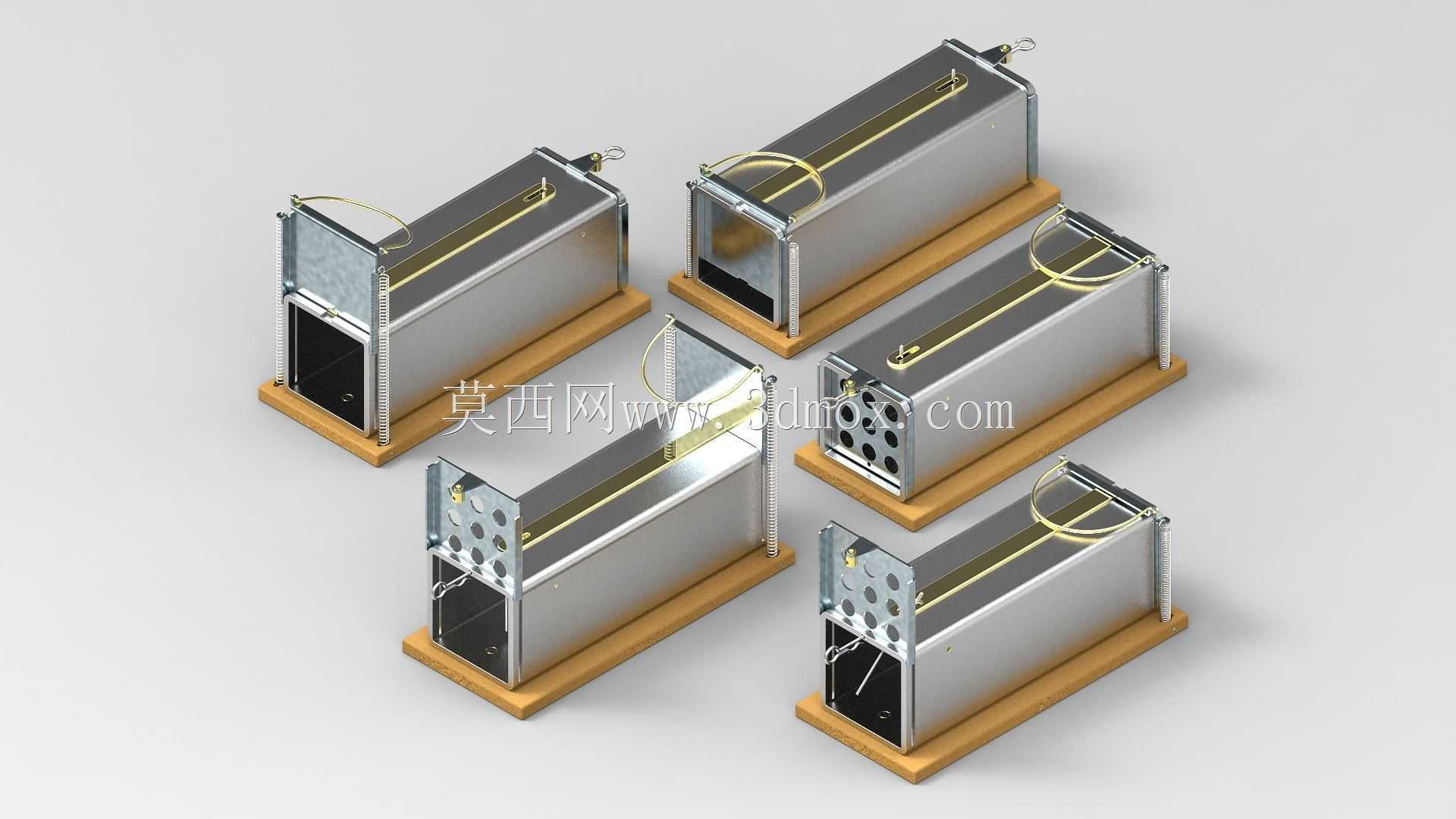

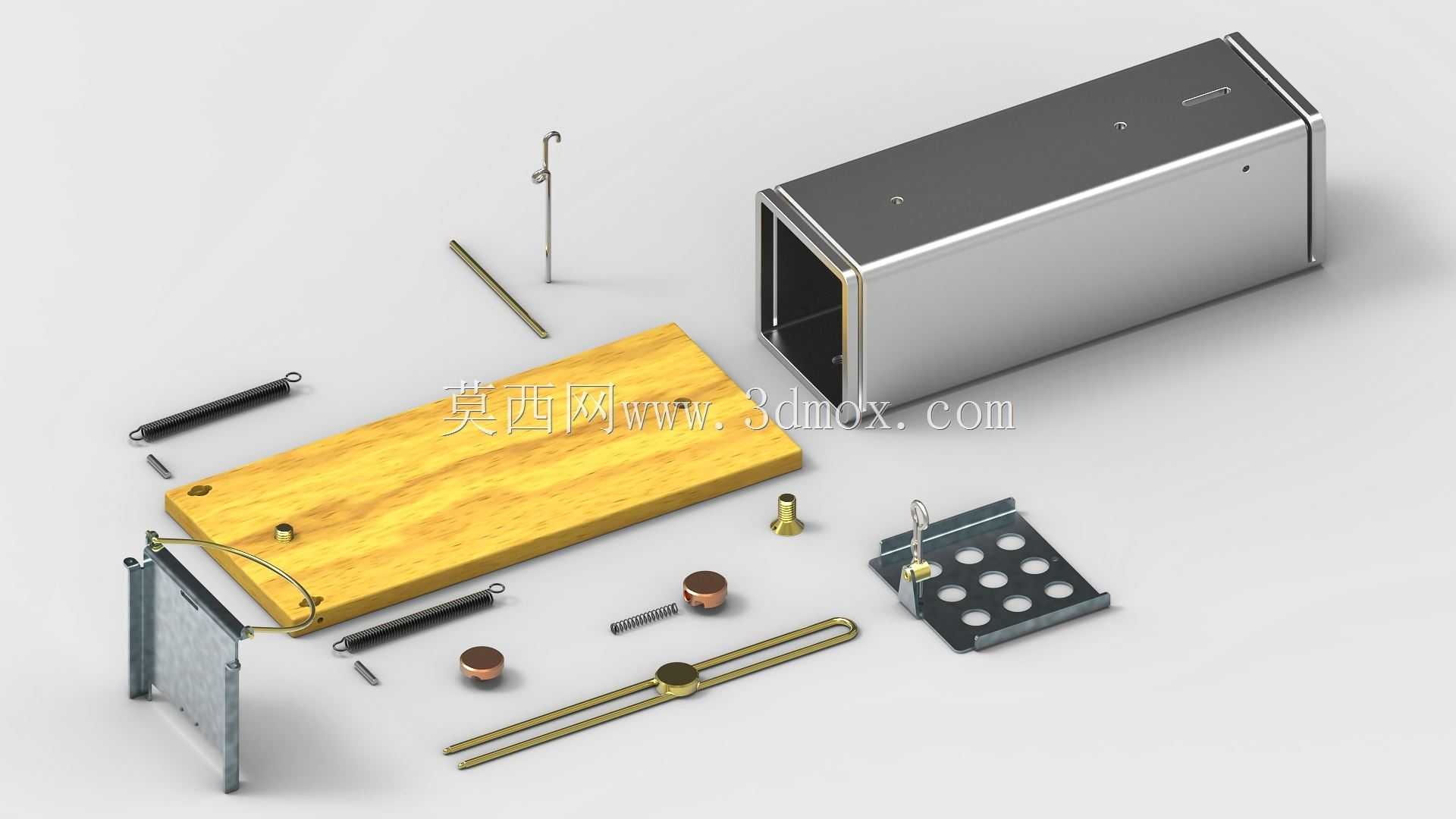

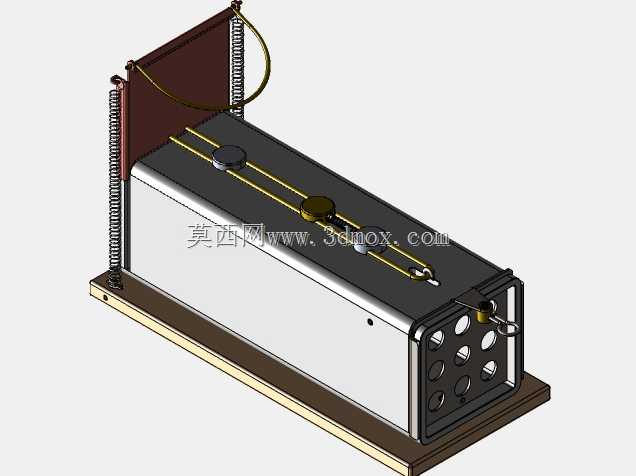

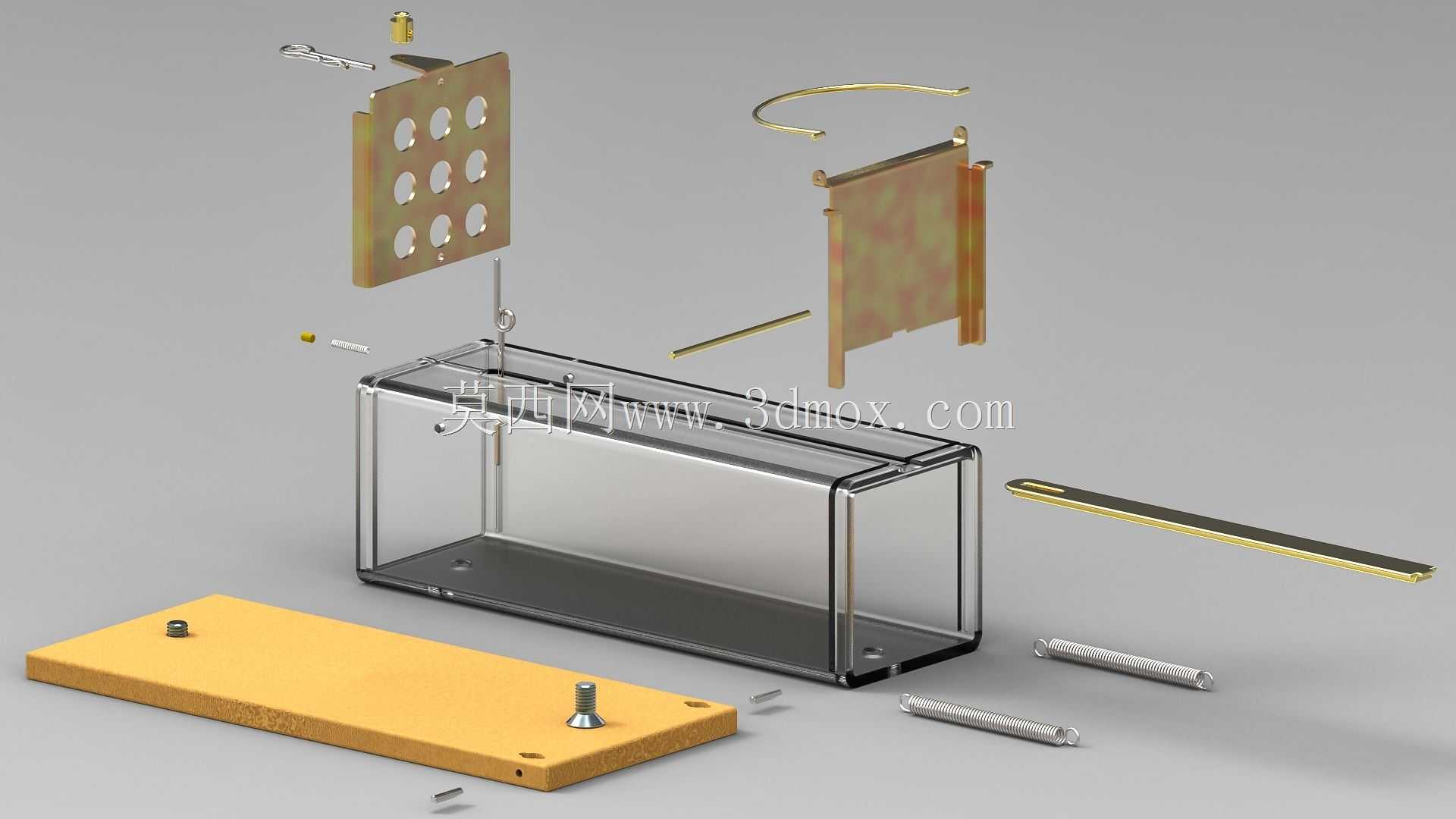

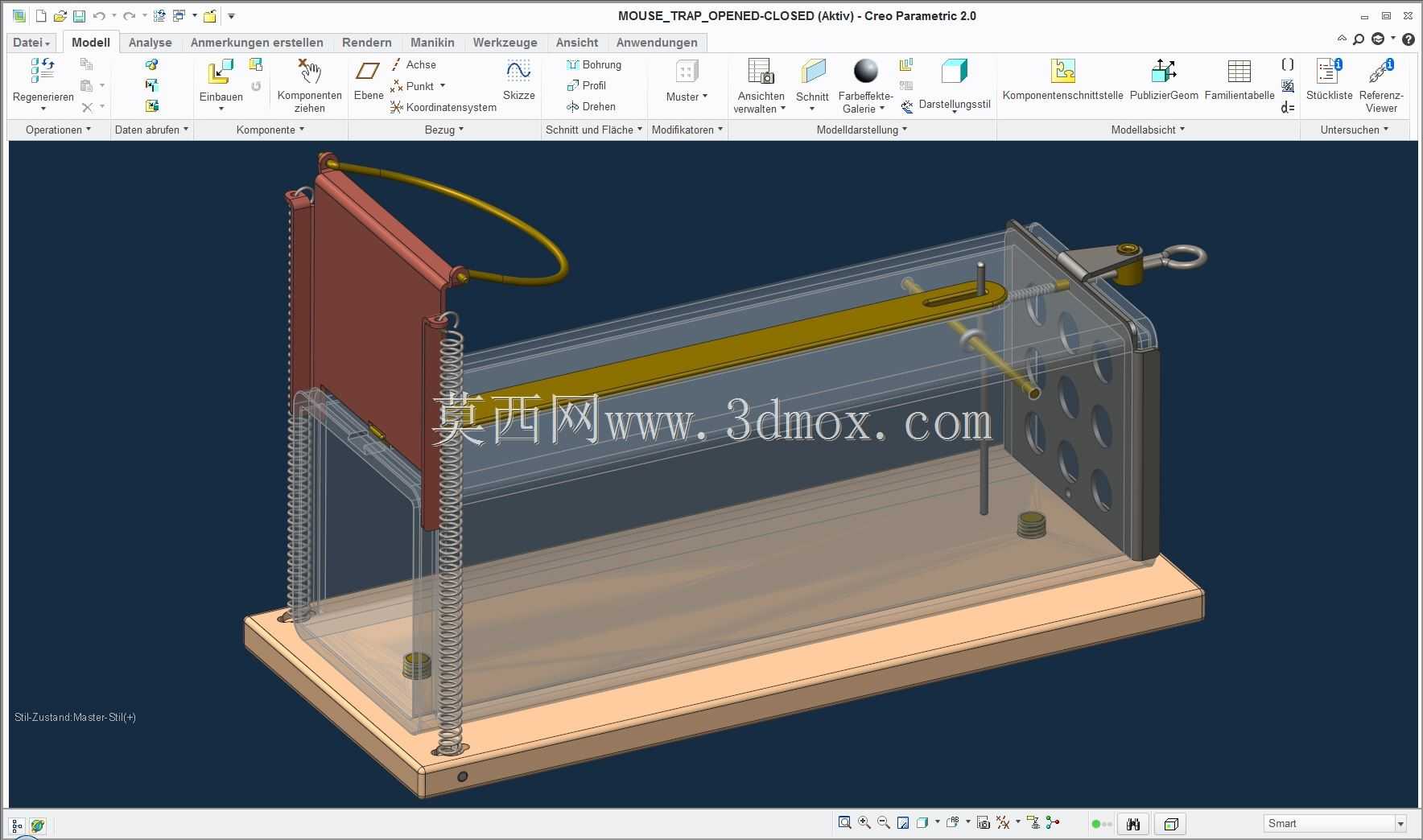

一个新概念的活老鼠陷阱和一个相对复杂的设计。一个更新的版本，更容易制造，现在可用（版本B）。此设计背后的理念：轻松加载诱饵和平移运动，以关闭活板门。轻松打开和保存关闭诱饵后的闸门。轻松打开活板门。注意：尚未为保存功能计算拉伸弹簧和压缩弹簧。螺纹建模时使用理论值，而不使用理论值间隙。该模型尚未建立为原型，因此我无法保证功能符合要求。诱饵未建模。笼子外壳可能是挤压铝型材，通过机械加工完成。金属板零件可以由阳极氧化钢制成。插座可以由木材或塑料制成。弹簧应该由弹簧钢制成。所有其他机械加工零件可以由黄铜制成。外壳中的孔、槽或槽可以由您自己的想法完成，根据您自己的意愿分别进行。有趣的建议见：风扇格栅。如果您不组装两个张力弹簧，您将得到一个新版本，它仅使用重力来关闭活板门。模型以以下数据格式提供：完整组件（Rel.a和Rel.B）的STEP文件（.stp）以及（.7z）文件夹中的所有本机文件（Rel.A）、（.prt）和（.asm），供?PTC Creo Parametric 2.0?用户使用
