嵌入式圆形线缆穿入防护结构件

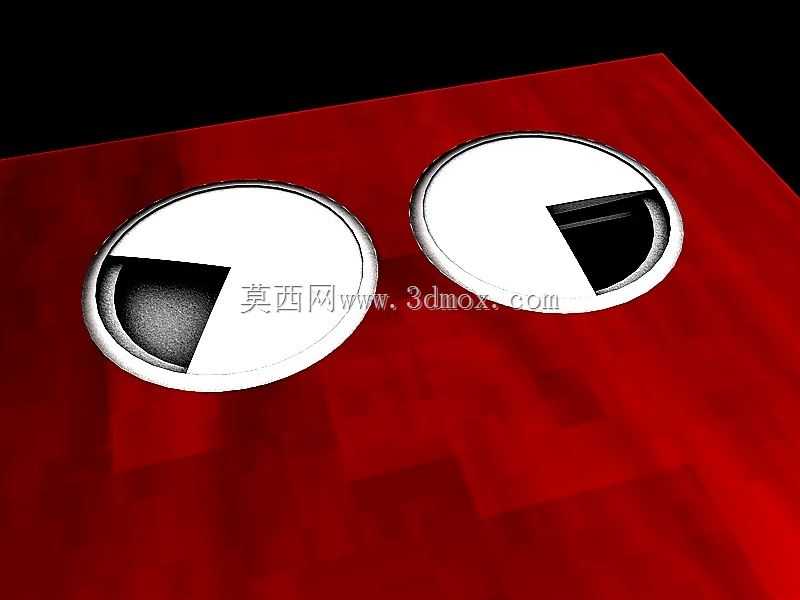

日常做设备布线、操作台走线设计时，经常会遇到台面开孔后线缆杂乱、开孔边缘割线、灰尘杂物落入柜体的问题，这款圆形嵌入式穿线结构就是针对这类场景设计的实用构件。它主要适配各类木质、金属操作台、电控柜台面、设备壳体的开孔安装，用来规整穿过台面的电力电缆、信号控制线、气管等管线，同时遮盖开孔毛边，避免管线被开孔锐边磨损，也能减少下方柜体的积灰概率。从结构设计来看，它采用带缺口的圆形盖板配合底座的形式，底座嵌入台面开孔后通过卡接或者粘接固定在开孔背面，盖板盖合在底座上，预留的缺口刚好可以让成束线缆穿过，不需要把线缆端头全部穿过开孔就能完成布线，后期增减线缆时也不用拆卸整个盖板，直接掀开对应位置就能操作，比整圆无缺口的穿线盖灵活很多。做结构设计时要注意，这类穿线槽的安装边界需要和台面开孔尺寸严格匹配，底座的外径要略大于开孔直径，保证安装后不会出现松动移位，盖板的外径要比底座大一圈，完全遮盖开孔边缘，避免露出毛边影响美观和防护效果。实际选型时，要根据穿过的线缆总直径选择对应规格的产品，预留的缺口宽度要能容纳最大直径的单根线缆穿过，同时盖板盖合后缺口和线缆之间要留少量间隙，避免挤压线缆外皮造成绝缘层破损。在工业操作台、多媒体讲台、实验室试验台、电控柜柜体这类需要频繁在台面上下走管线的场景里，这类构件的使用频率非常高，它没有复杂的活动结构，依靠简单的卡扣配合就能实现快速安装和后期维护，材质一般选用硬质工程塑料或者锌合金，兼顾耐磨和绝缘性能，长期使用不会出现变形开裂的问题。设计三维模型时，要重点关注底座和盖板的配合公差，保证盖板盖合后没有明显翘边，缺口位置的边缘做圆角处理，避免穿线时刮伤线缆外皮，底座的嵌入部分高度要匹配常用台面的厚度，适配多数16mm到25mm厚度的板材安装需求，不需要额外做定制化调整就能直接使用。
