卡加帕运输用架空轨道支撑承载结构

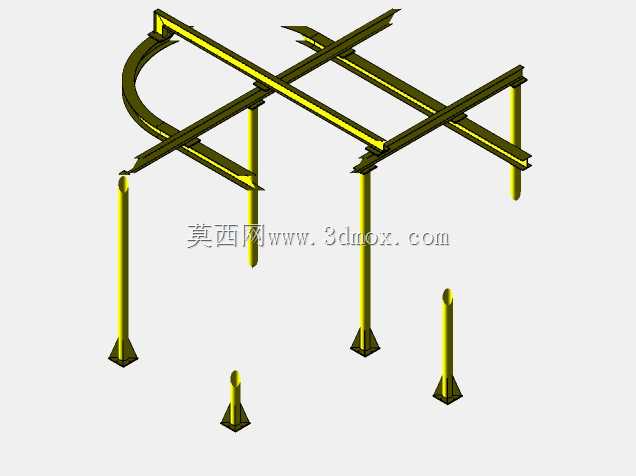

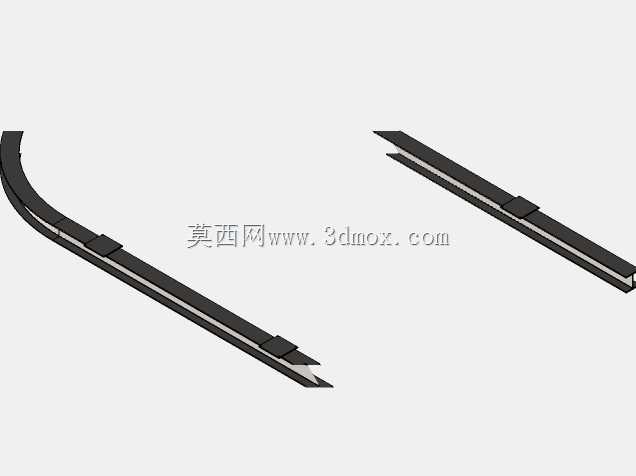

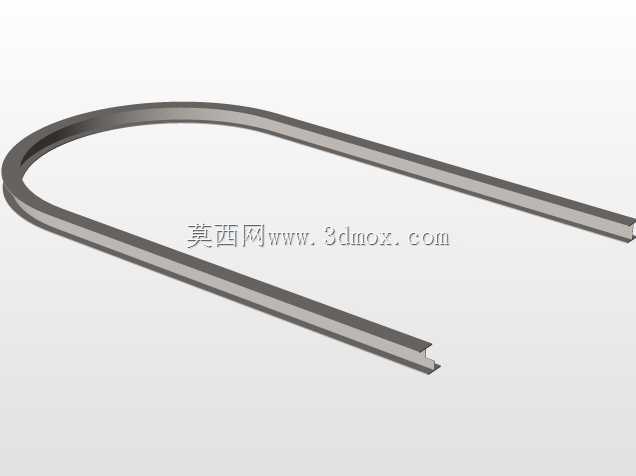

这套结构主要服务于厂区内定点物料转运的架空输送场景，适配车间内部跨工位的轻型物料循环运输需求，可避开地面作业通道的人流、设备动线干扰，在装配车间、仓储分拣区这类地面空间紧张的作业环境中，能充分利用上部闲置空间搭建连续输送路径。整套结构由多组垂直支撑立柱、纵横布置的承载主梁、弧形转向轨段共同组成，支撑立柱底部采用带扩大接触面的锥台型底座，可通过膨胀螺栓直接固定在硬化混凝土地面，无需额外做预埋基础，适配多数现有厂房的地面条件，单根立柱的垂直承重冗余按照常规轻型悬挂输送的载荷上限做了预留，避免长期承载后出现立柱失稳变形。主梁采用截面统一的型材拼接，纵横梁交接处采用嵌入式搭接结构，保证轨道上的行走组件能顺畅通过接缝位置，不会出现卡滞、跳轨的问题；弧形转向轨段的曲率半径按照常规悬挂行走轮的最小转弯半径设计，可实现输送路径90度转向，灵活适配车间内的建筑立柱、管线排布的避让需求。设计阶段优先考虑了现场安装的便捷性，所有构件的连接点位都做了统一的安装基准，立柱与主梁的连接位置预留了调节余量，可根据现场实际的地面高度差、顶部管线避让需求做小幅高度调整，不需要在现场做二次切割加工。整套结构的安装边界可根据实际输送路径长度灵活拓展，单跨主梁的跨度控制在合理区间，避免跨度过大导致主梁下挠影响行走顺畅度，立柱的排布间距结合主梁承重特性做了优化，既不会因为立柱过密占用过多地面空间，也能保证整体结构的刚性。弧形轨段与直轨段的对接位置做了定位止口设计，现场安装时可快速对齐拼接，减少安装调试的校准工作量，轨道的上表面作为行走轮的承载面，加工时预留了统一的平面度公差，保证行走组件在全程移动过程中无明显颠簸，适配轻型吊具挂载的物料输送需求，可搭配常见的悬挂式行走小车使用，完成工位间的工件、料箱的转运作业，减少地面叉车、人工搬运的作业频次，提升车间内部物料流转的效率。
