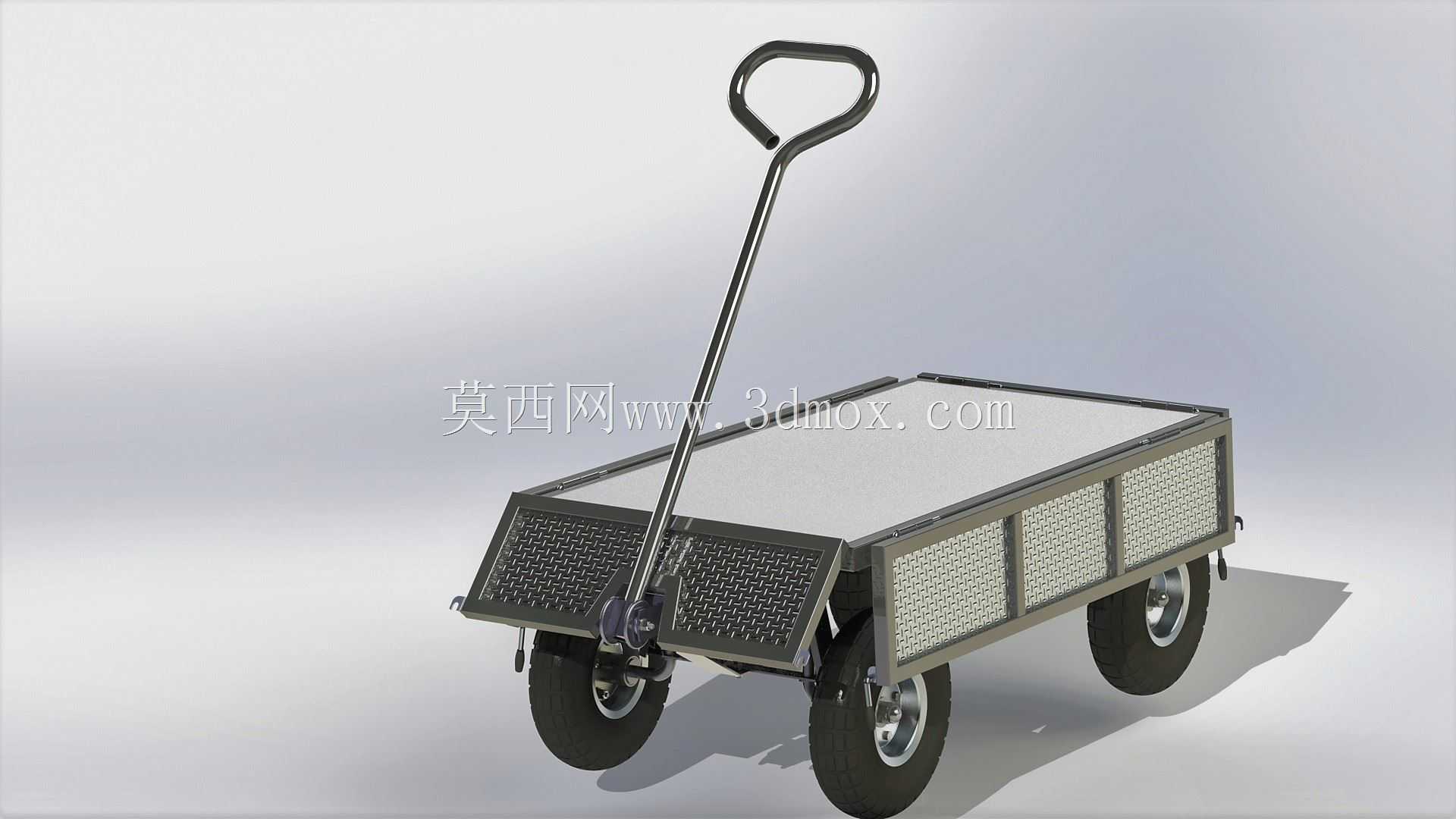

网栏式手动四轮货物搬运推车结构

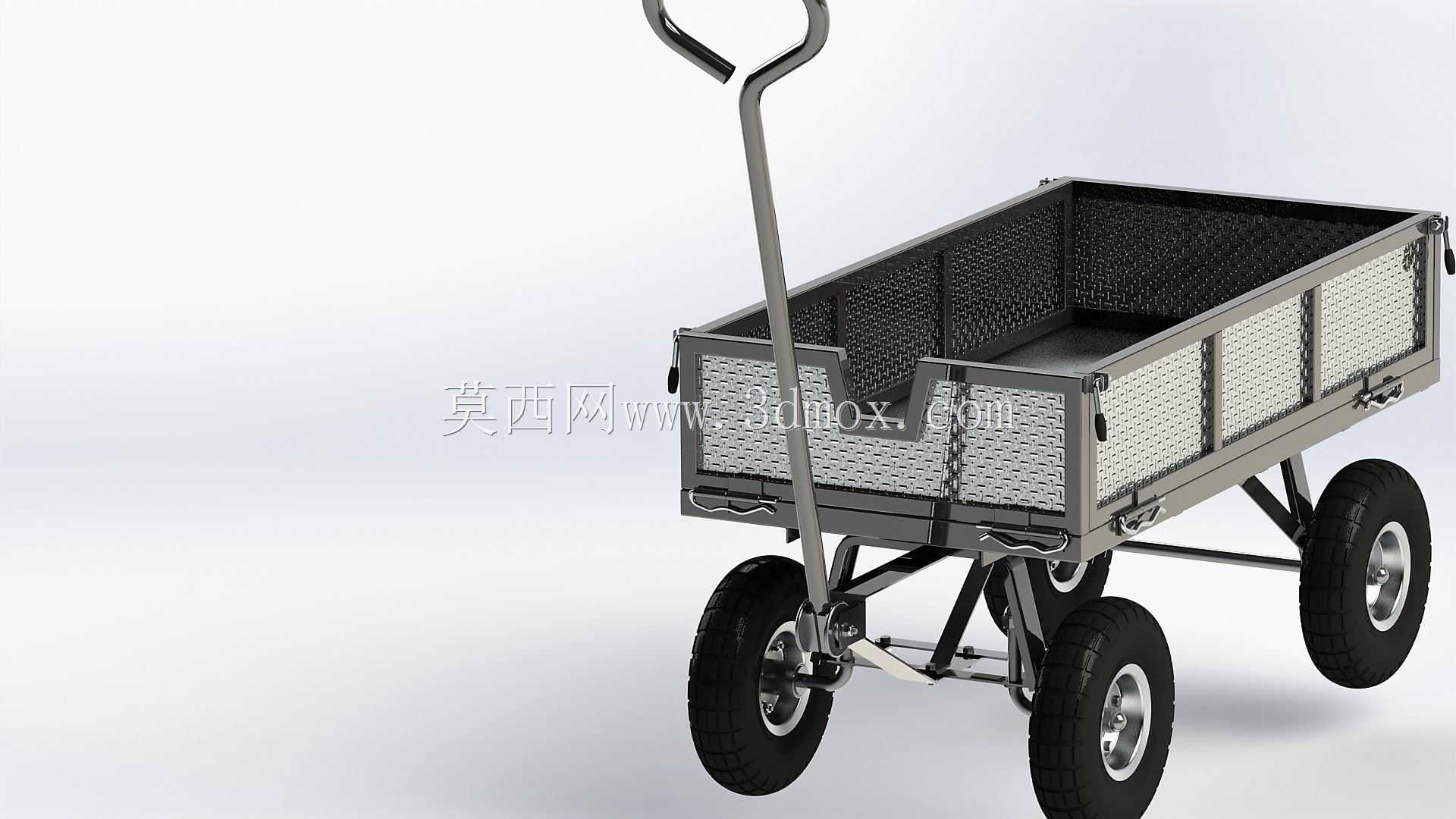

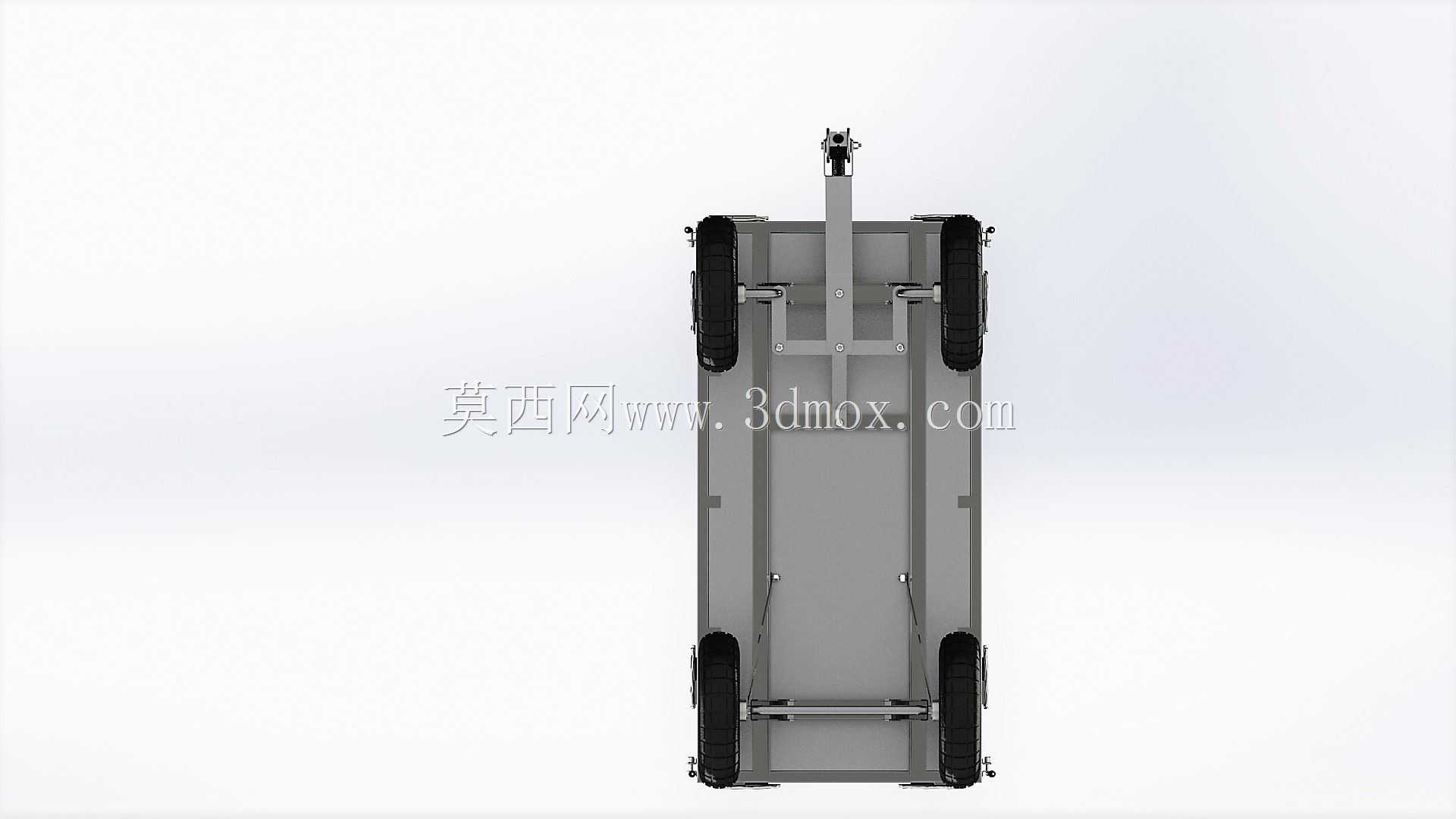

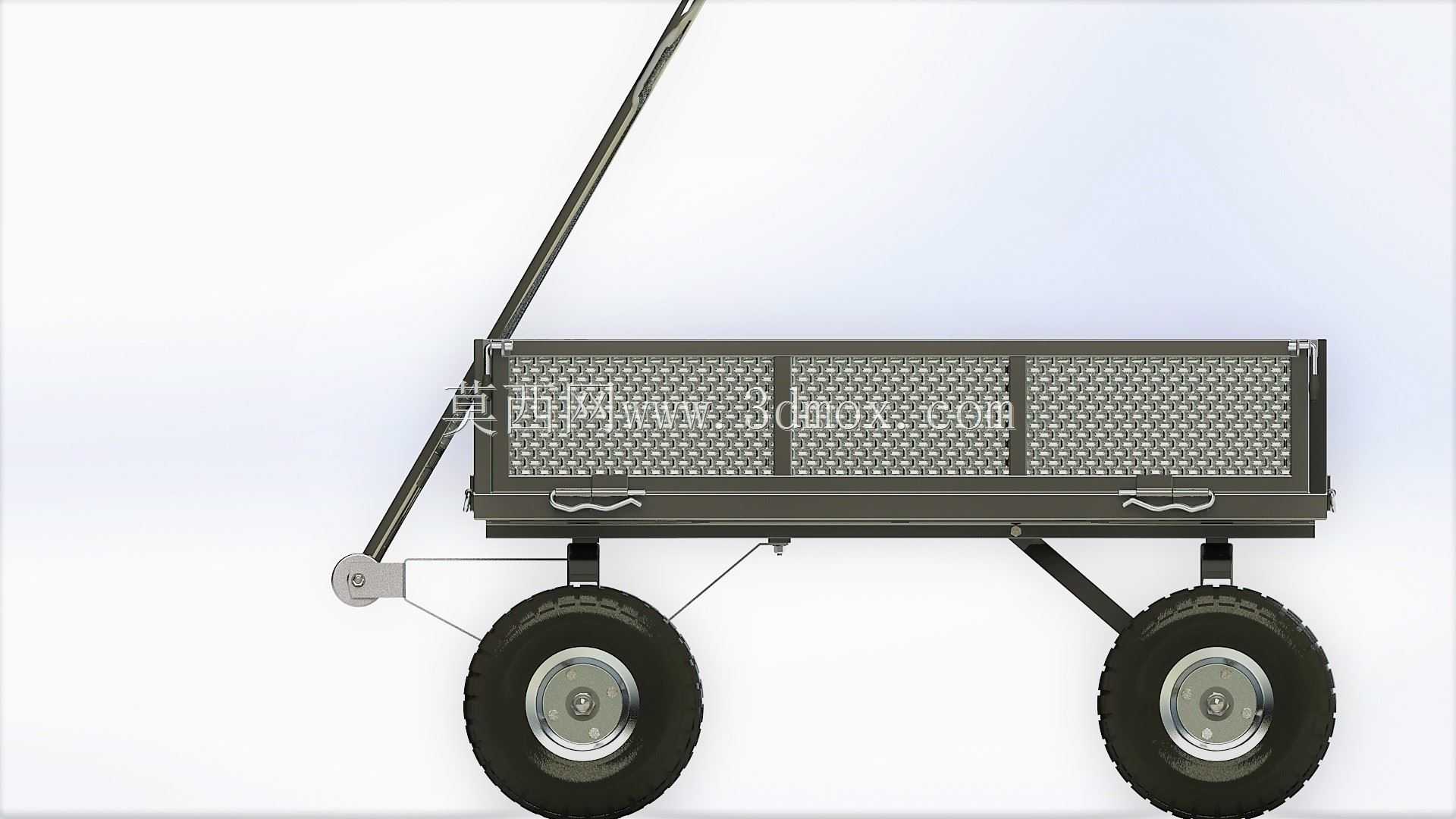

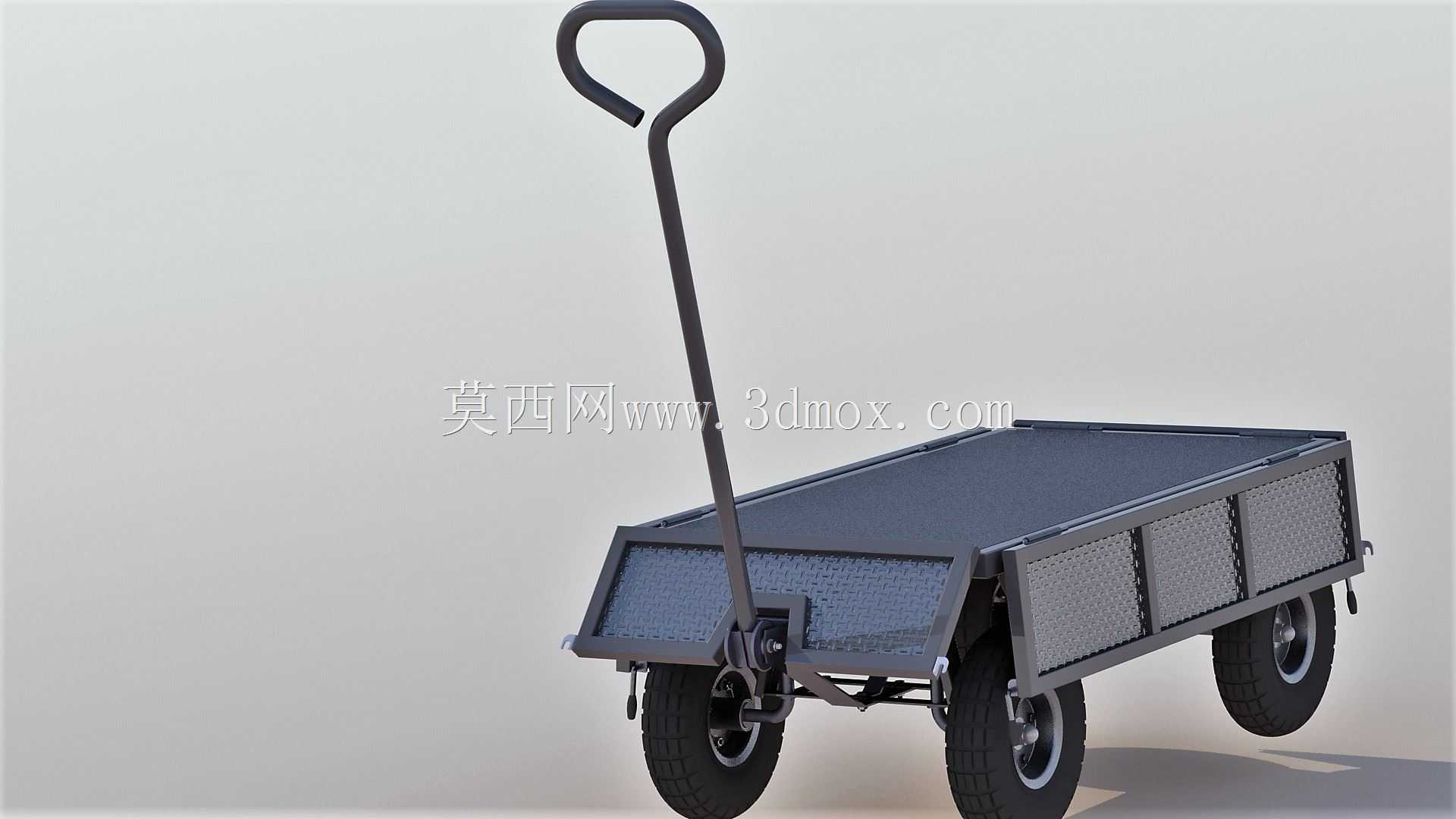

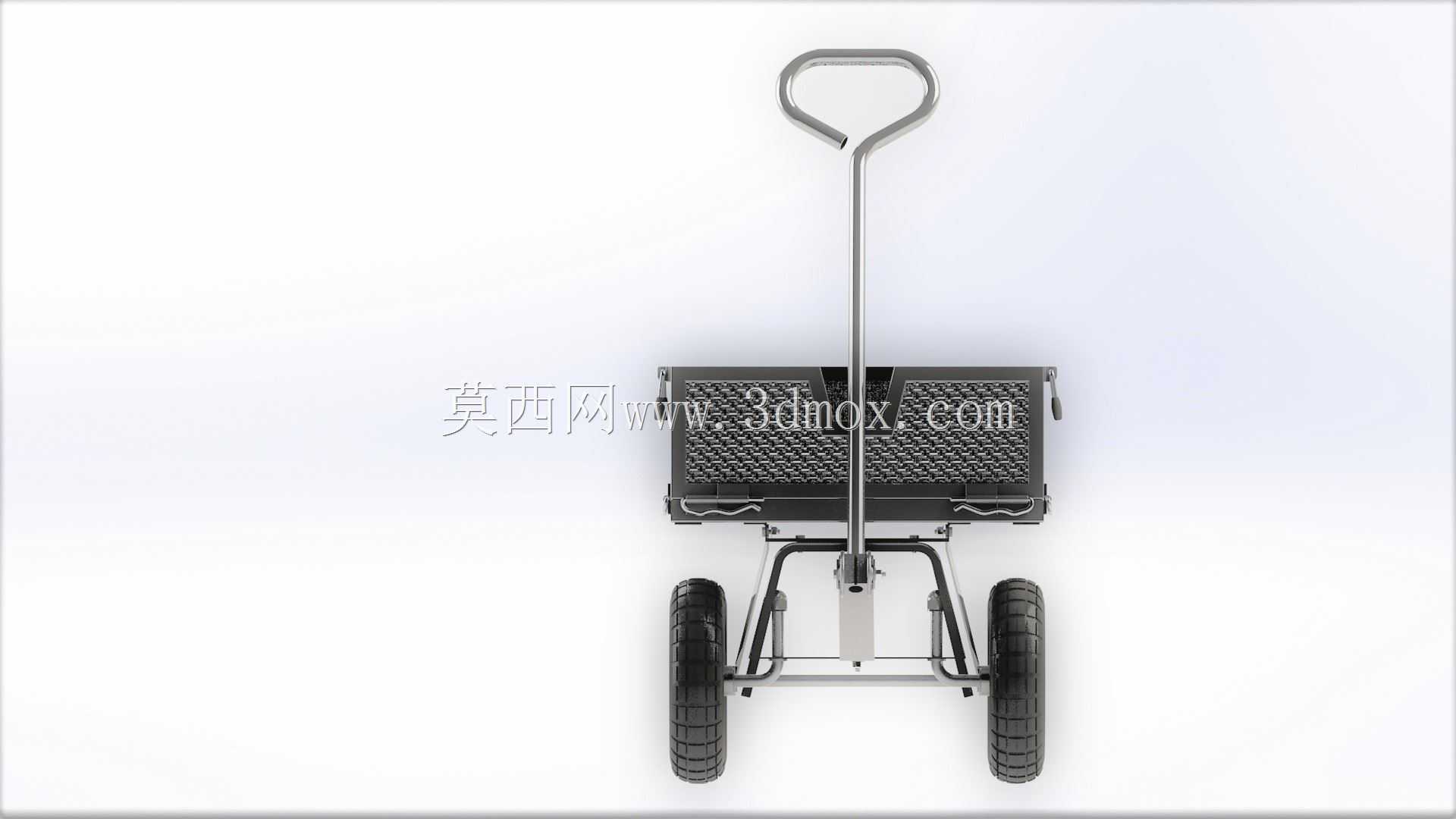

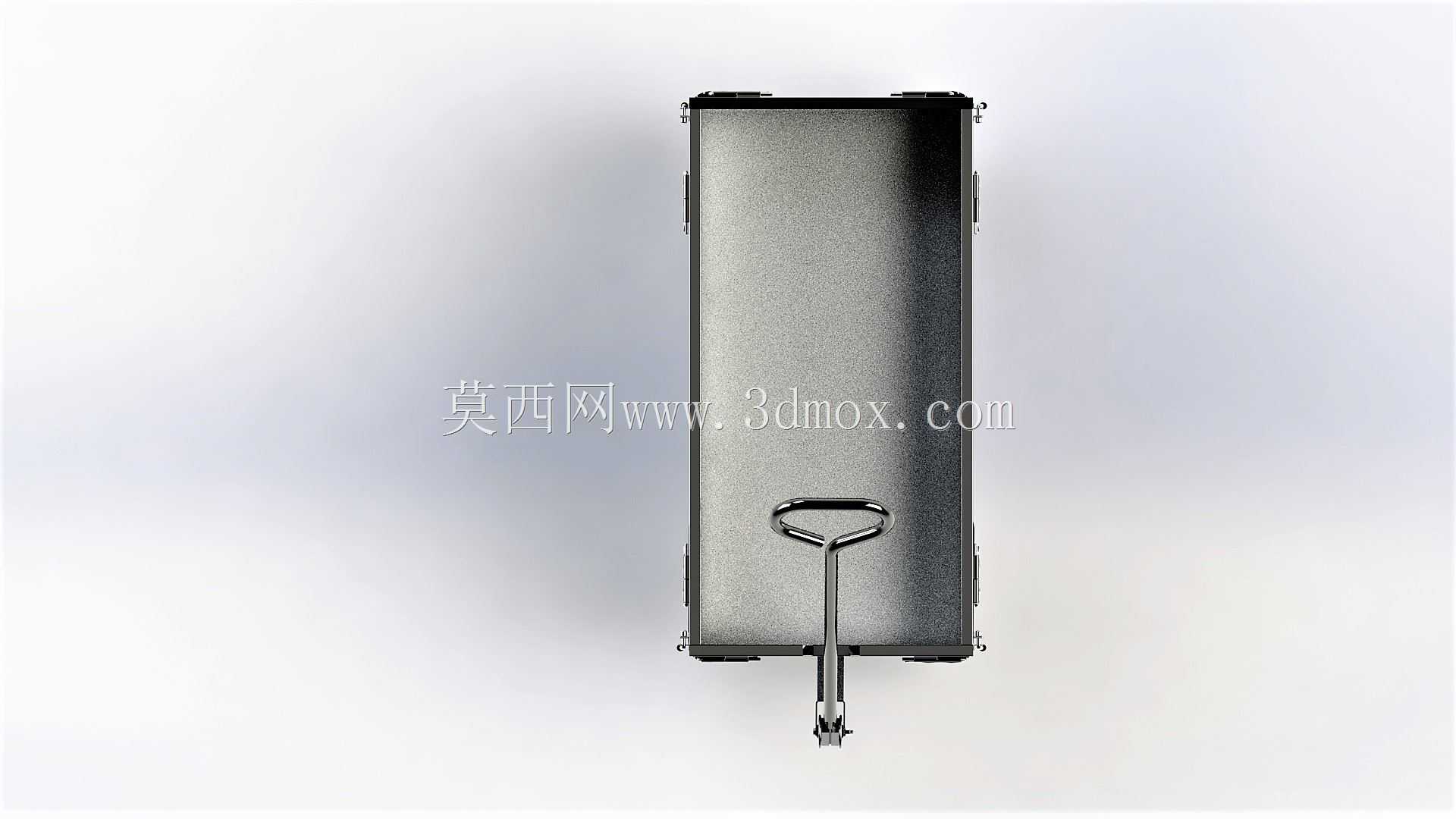

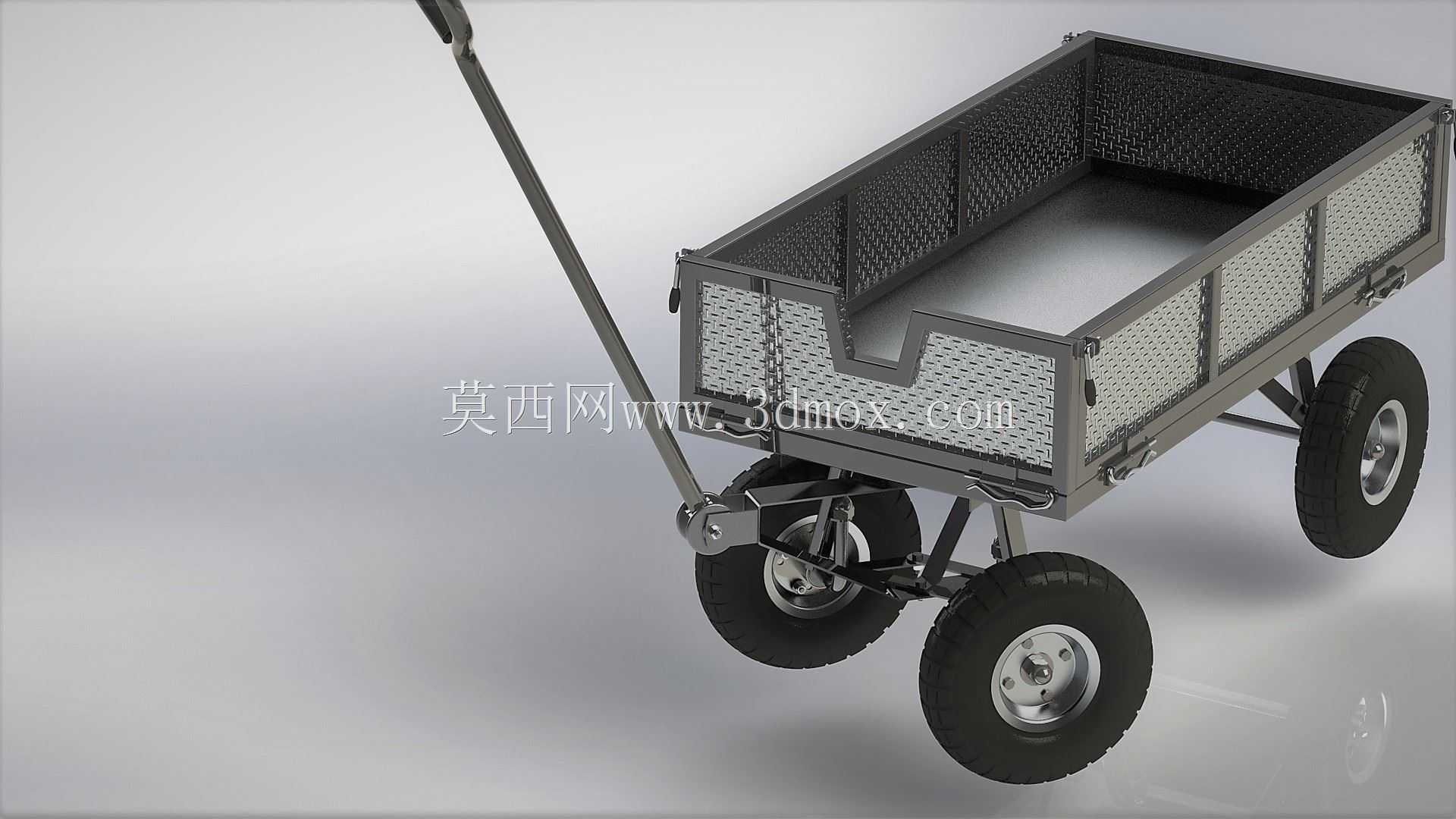

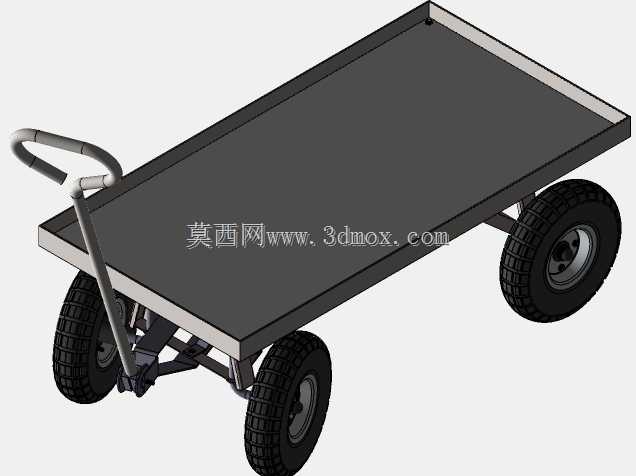

这款手动载货推车的结构设计，首先围绕厂区、仓储、园艺作业、短途零散物料转运的实际场景展开，日常作业中，这类推车需要频繁在狭窄通道、不平整铺装路面甚至草地间穿行，因此轮组的选型与布局直接决定了使用体验。设计时采用四轮对称布局，两个充气橡胶轮布置在车架中部靠前位置，转向轮集成在牵引拉杆底部，既保证了重载下车架的受力平衡，也让转向操作时的回转半径控制在极小范围，单人即可在1.2米宽的通道内完成原地转向调整，适配多数老旧厂房、社区仓库的通道宽度限制。车斗部分采用冲孔网板拼接结构，相比全封闭钢板车斗，自重降低近三成，同时网板的镂空结构可以快速漏出运输过程中携带的泥沙、积水，避免车斗内积留杂物增加额外负重，网板边缘做了折边加强处理，所有拼接位置采用螺栓连接而非满焊，后期使用中如果局部网板出现磕碰变形，可以单独拆卸更换，无需整体报废车斗。车斗与车架之间设置了快拆锁扣，需要运输超长物料时，可以快速解锁车斗的固定结构，将车斗前挡板放倒，拓展载货长度边界，常规状态下车斗内部的有效载货宽度适配标准周转箱的摆放尺寸，横向可以并排放置两个常用规格的塑料周转箱，纵向可叠放三层，额定承载范围内不会出现车架形变。牵引拉杆采用无缝钢管弯折成型，握持位置做了双弯角度调整，适配不同身高操作人员的发力姿态，长时间推行时不会出现手腕过度弯折的疲劳问题，拉杆与车架的连接位置设置了阻尼转轴，空载拖动时拉杆不会随意晃荡撞击车斗。车架主体采用矩形钢管焊接成型，所有焊缝位置都做了打磨过渡，避免应力集中导致的焊缝开裂，轮轴位置加装了耐磨衬套，长期使用中无需频繁加注润滑脂也能保证轮组转动顺畅，脚轮的安装座预留了通用安装孔位，如果后期作业场景需要更换为静音脚轮或者重型铁芯轮，无需重新打孔即可直接替换。车斗尾部设置了可翻倒的卸料锁止结构，运输散装颗粒物料时，解开尾部锁扣即可掀起车斗前端完成卸料，无需人工逐件搬运，大幅降低零散物料卸货的劳动强度。整车的外形尺寸控制严格，整车宽度不超过0.8米，长度含拉杆收回状态下不超过1.5米，可以直接推入多数载货电梯，适配楼宇内的物料转运需求，车斗的栏板高度设置为0.3米，既可以防止堆叠的物料在推行过程中滑落，也不会因为栏板过高影响小件物料的取放效率。
