四发宽体民用客运飞机三维建模作品

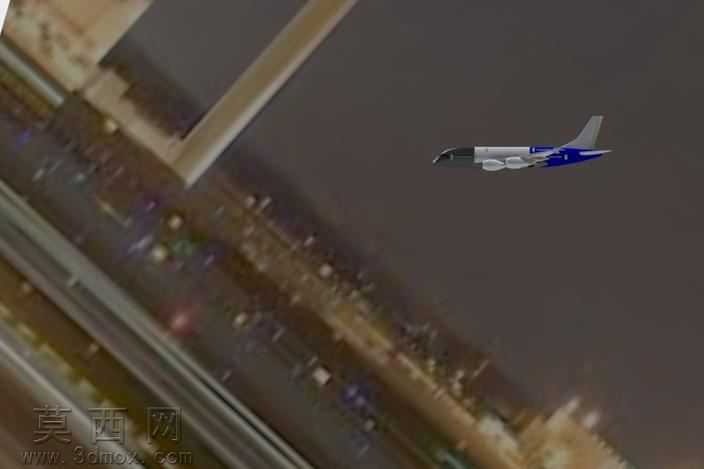

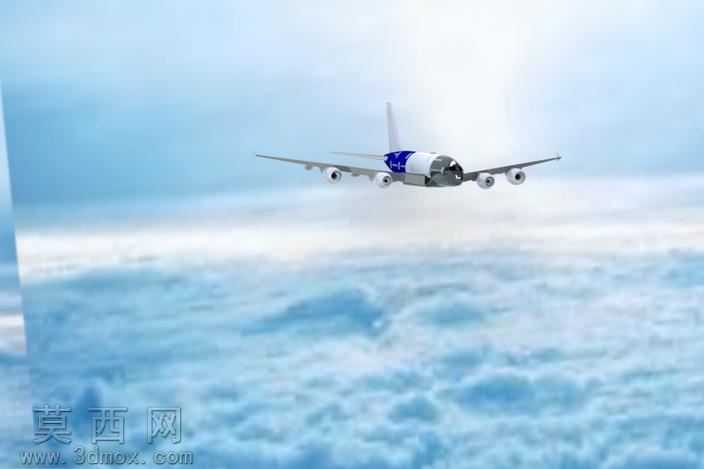

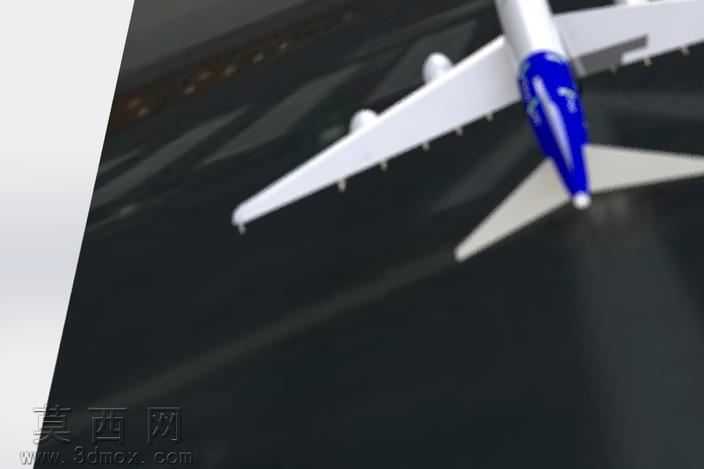

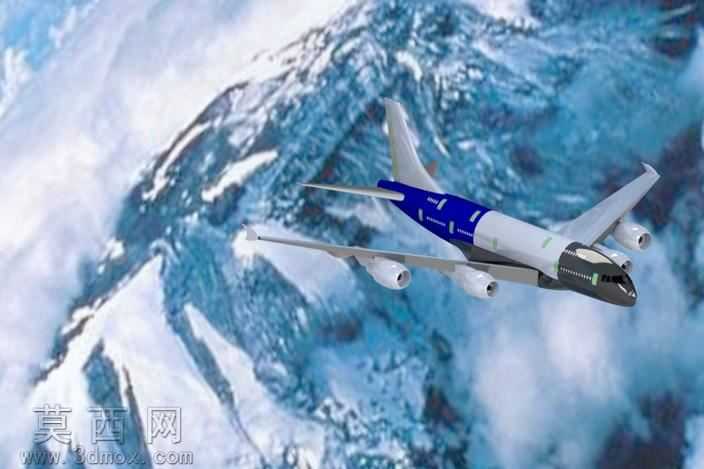

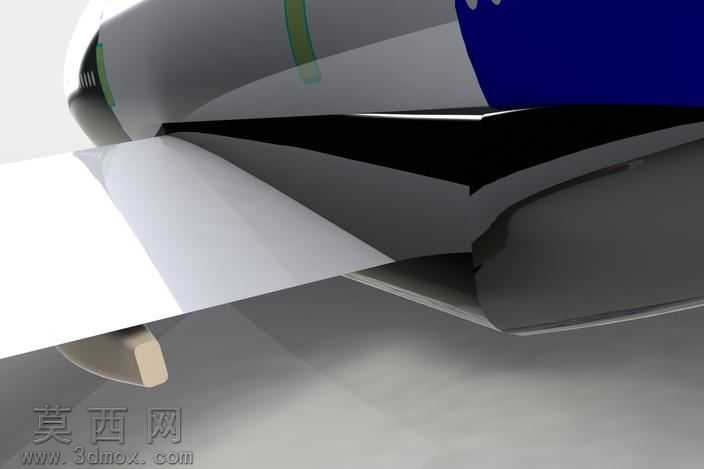

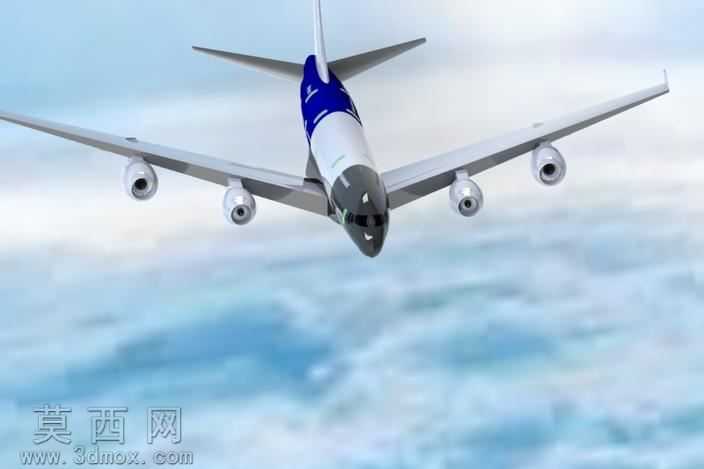

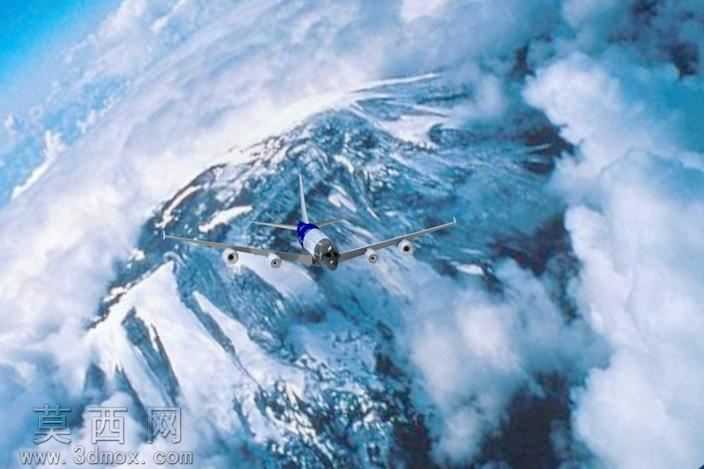

本作品为四发宽体民用客运飞机的三维建模成果，建模阶段以真实民航宽体客机的气动外形与结构逻辑为参考，在SolidWorks软件中完成全参数化建模流程。首先从机身主体轮廓搭建入手，通过多组基准面绘制不同站位的机身截面草图，采用放样凸台命令生成流畅的机身曲面，精准还原宽体客机机身的长细比与截面弧度，保证机身气动外形的合理性；机头部位单独绘制驾驶舱风挡的曲面轮廓，通过曲面剪裁与加厚命令生成一体化的机头结构，还原风挡的倾斜角度与曲面过渡效果。机翼建模阶段，先构建机翼的翼根到翼尖的翼型曲线，通过放样生成机翼主体曲面，再对机翼前缘缝翼、后缘襟翼的结构进行单独拆分建模，还原增升装置的结构形态，同时在机翼下方完成四台发动机吊舱的建模，通过吊架结构与机翼主体完成装配约束，精准还原发动机吊舱的吊挂位置与外形轮廓。尾翼部分分别构建垂直尾翼与水平尾翼的翼型曲面，还原垂尾后掠角度与平尾的安装位置，尾翼与机身的过渡区域采用曲面填充命令实现顺滑衔接，避免出现生硬的拼接棱角。渲染阶段采用高空云海场景作为环境背景，机身主体赋予亮白色航空蒙皮材质，发动机短舱与尾翼局部赋予深蓝色涂装材质，还原民航客机的经典涂装效果，金属部件如发动机进气道唇口、机翼前缘赋予抛光金属材质，模拟真实航空金属的反光质感，驾驶舱风挡赋予深色半透明玻璃材质，添加轻微的环境反射效果提升真实感。建模过程中对飞机的起落架舱门、机身舷窗、应急舱门等细节结构均做了还原，舷窗采用阵列命令沿机身等距排布，保证间距与尺寸符合真实宽体客机的布局逻辑，整体模型装配关系清晰，各部件结构层级明确，可用于航空科普展示、飞行器结构教学演示等场景，能够直观展现四发宽体客机的整体外形与核心结构布局。
