小型手持角向磨削工具结构设计

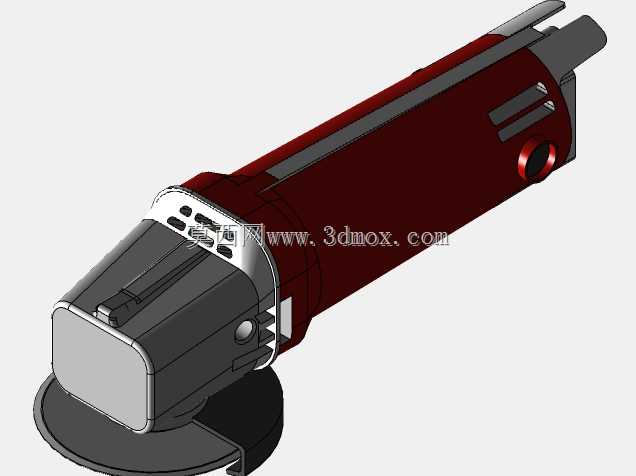

这款手持磨削工具主要面向小尺寸工件的精密磨削、飞边去除与表面修整场景，在五金加工、模具修配、家装施工、金属构件现场修整等场景中应用广泛，尤其适合狭窄空间内的作业需求，可适配不同粒度的砂轮片完成粗磨、精磨、抛光等多道工序。从结构设计层面来看，整机采用直柄握持的布局，机身主体为动力容纳段，内置驱动电机与传动结构，前端通过减速机构将动力输出至砂轮安装轴，输出轴与机身轴线呈垂直夹角，符合角向磨削工具的经典传动布局，能有效平衡握持重心，降低长时间作业的手部疲劳。设计过程中重点考量了握持区域的人机工程参数，机身握持段的直径适配成年男性手掌的握持围度，表面设置的防滑筋位可提升作业时的握持稳定性，避免带水或带油污作业时出现打滑风险。机身侧面设置的辅助握持手柄安装位，可根据作业习惯调整安装方向，在大切削量作业时提供额外的受力支撑，提升操作可控性。砂轮护罩采用可旋转调节的结构设计，可根据作业角度调整护罩遮挡方位，阻挡磨削过程中飞溅的磨屑与火花，保障作业安全，护罩的安装卡扣采用快拆结构，无需额外工具即可完成护罩的角度调整与拆卸更换。从安装边界来看，整机长度控制在单手握持的合理区间，前端砂轮工作区域的回转半径适配常规100mm直径砂轮片，机身尾部的电源进线位置做了防弯折防护结构，避免频繁拖拽线缆造成线芯断裂。机身表面的散热槽沿电机轴向布置，可在电机运转时形成顺畅的空气对流，带走定子与转子工作产生的热量，延长设备连续作业时长。开关采用侧置式拨杆结构，布置在握持区域的拇指可控范围内，操作时无需大幅移动手部即可完成设备启停控制，拨杆的阻尼力度经过调校，避免作业过程中误触启停。传动部位的轴承座采用同轴度定位设计，保证输出轴的径向跳动量控制在合理范围内，减少磨削作业时的振动，提升磨削面的平整度。整机的外壳采用分体式装配结构，前后端盖通过卡扣与螺丝组合固定，便于后期维护时拆解检查内部碳刷磨损情况与传动部件润滑状态，各壳体接缝处做了错位止口设计，可阻挡磨削产生的细小粉尘进入机身内部，保护内部电气与传动元件。
