SATO条码打印标签剥离设备结构设计

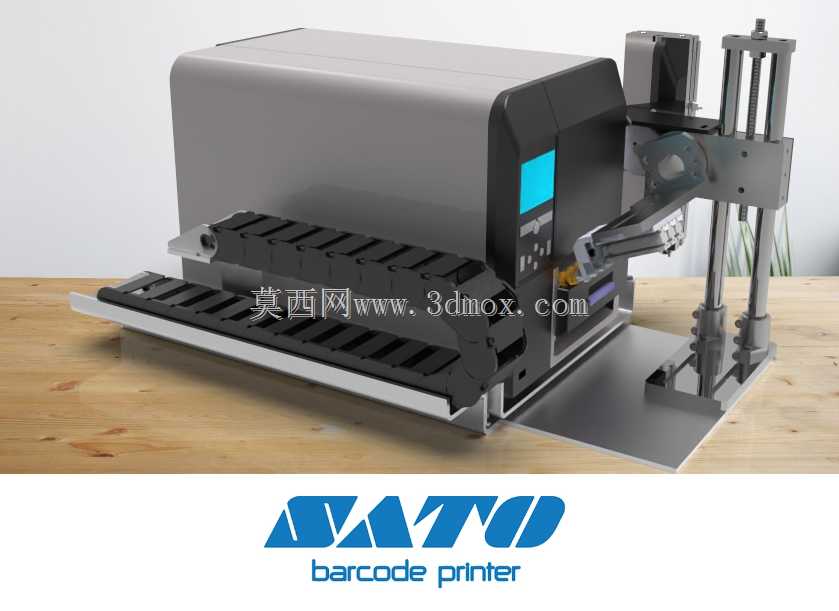

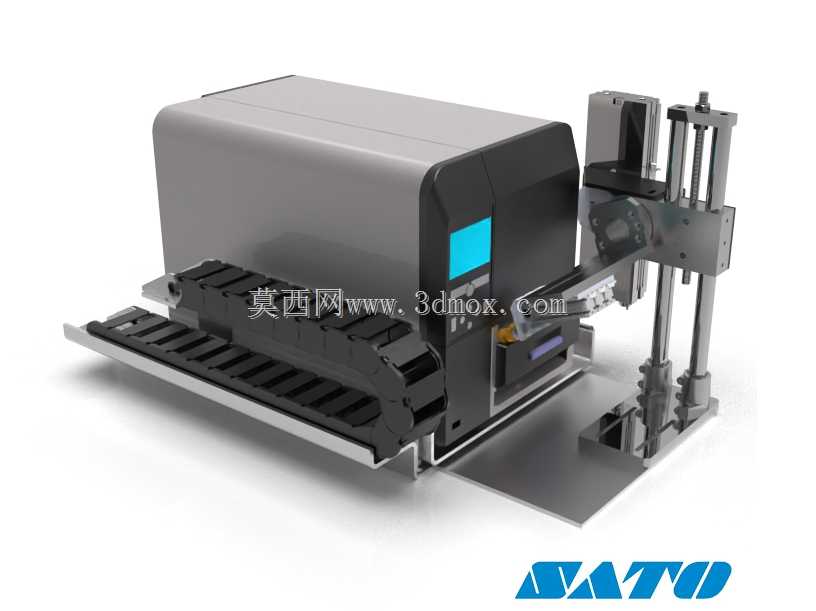

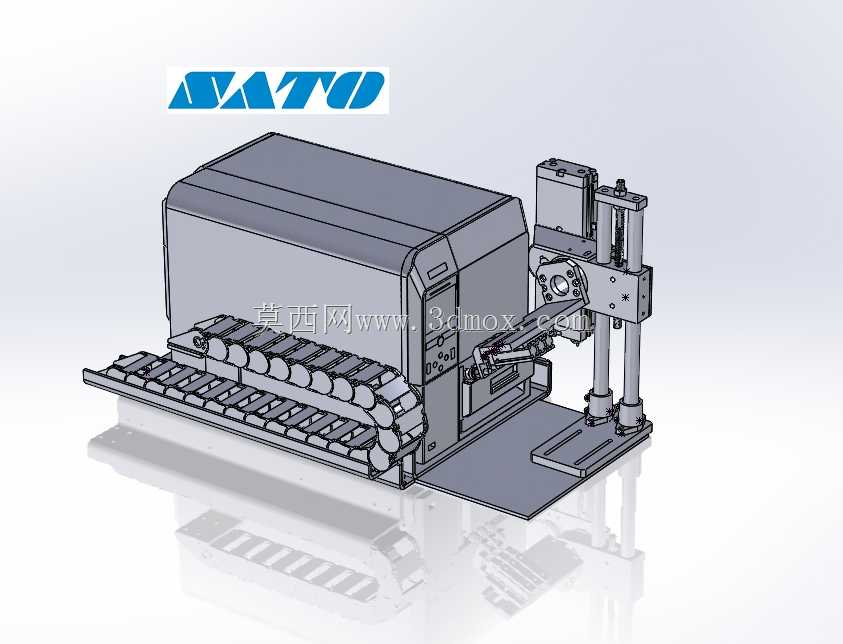

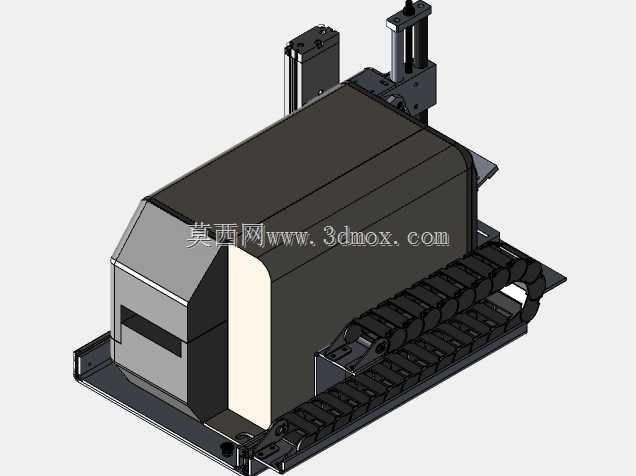

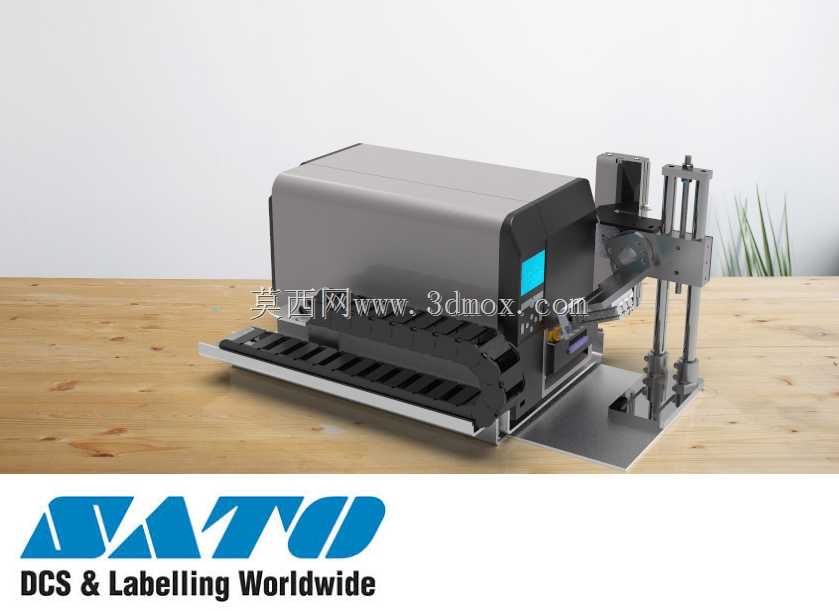

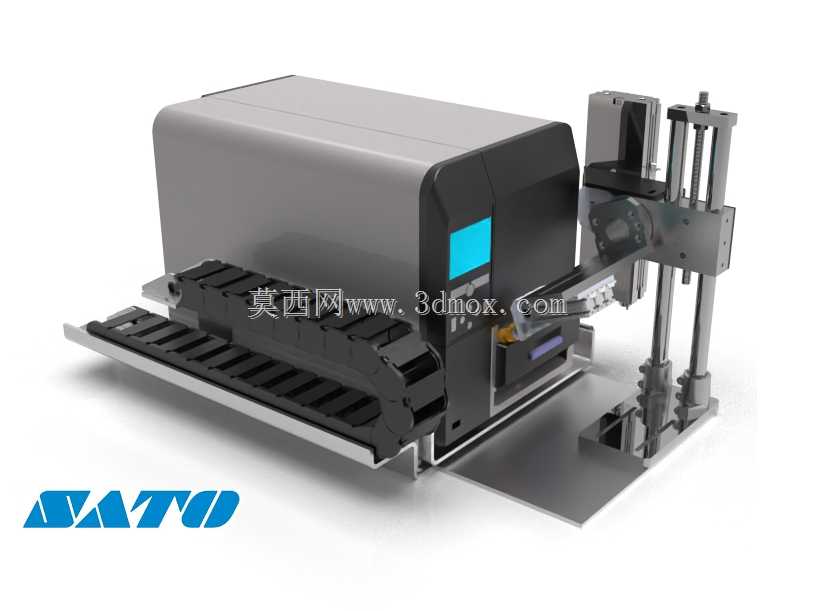

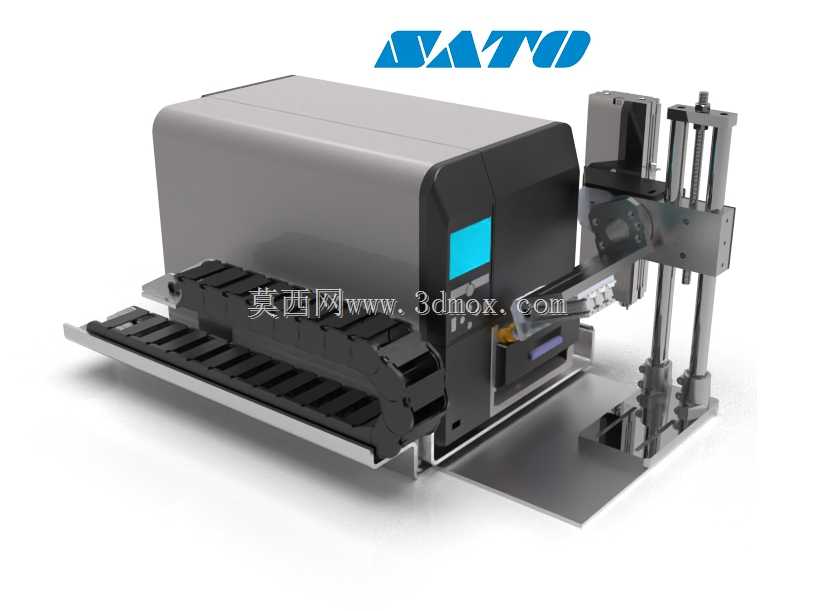

这款标签剥离配套结构依托SATO条码打印机本体做集成拓展，主要面向3C电子组装线、食品包装线、医药外包装工位的前置标签备料场景，解决人工撕取条码标签效率低、标签易褶皱、对位偏差大的实际生产痛点。从结构布局来看，设备整体以条码打印机的出标口为基准做安装定位，剥离机构的进料导槽与打印机出标辊保持0.2mm的平行度公差，避免标签底纸走偏卡顿；拖链组件沿设备左侧的线性导轨排布，内置标签检测传感器的信号线缆与驱动气路管线，拖链弯曲半径预留1.5倍的管线外径冗余，长期往复运动不会出现管线折损、信号中断的问题。剥离端采用悬臂式可调安装座，垂直方向的调节行程覆盖120mm范围，可适配不同高度的产品载台，水平方向的微调旋钮精度达0.1mm，能匹配宽度20mm到110mm区间的各类铜版纸、合成纸、PET材质条码标签，剥离刀头采用圆角淬火处理，刃口与底纸走料面保持15°夹角，既可以保证标签面纸与底纸完全分离，又不会刮伤底纸导致断带停机。设备底部采用整块不锈钢安装底板，四个角预留M6的安装固定孔位，可直接锁装在生产线的铝型材工作台面上，整体安装占地宽度控制在480mm以内，深度390mm，不会占用过多线体工位空间；走料路径上设置了多组可调压纸轮，压纸轮的压力通过侧面的滚花螺母调节，针对不同厚度的标签底纸可灵活调整压紧力，避免底纸打滑导致的标签送料长度误差。集成的标签到位传感器安装在剥离板前端30mm位置，当标签剥离到预设长度时会输出触发信号，可对接后续的贴标机械手或者人工取料工位，实现标签的按需供给，相比纯人工取标效率可提升40%以上，同时能避免人手接触标签胶面导致的粘性下降、标签污染问题。整个结构的运动部件全部做了等寿命设计，导轨、拖链等易损件均采用标准工业件，后期维护更换无需定制加工，可直接采购同规格标准件替换，降低产线运维成本。
