橱柜专用插图内阁铰链三维结构设计

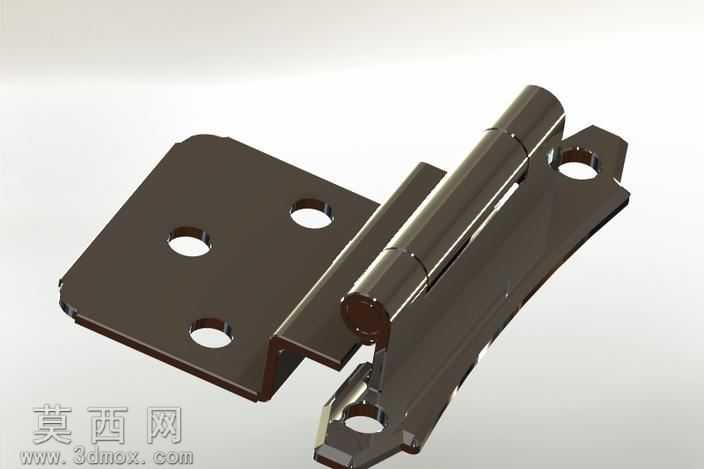

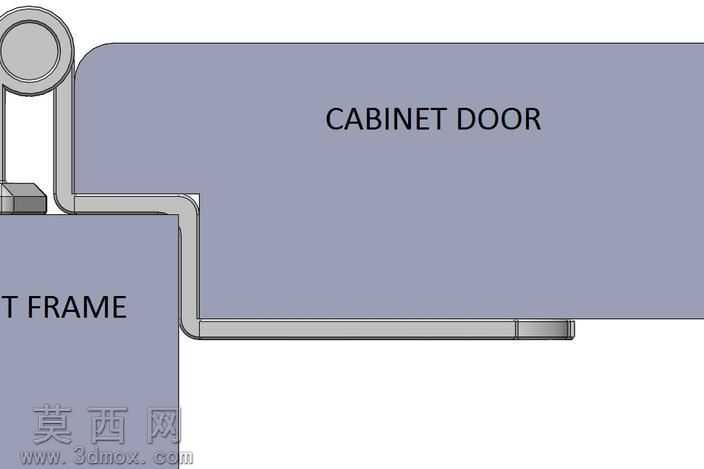

本模型为橱柜专用的内阁铰链，采用SolidWorks进行全参数化三维建模，建模过程严格遵循五金冲压件的实际生产工艺逻辑，对铰链的两个安装页片、中间铰接转轴、定位孔位、侧边卡位结构均进行了1:1的尺寸还原，确保模型可直接用于后续的工程出图、装配验证与生产开模参考。渲染阶段采用金属枪灰色烤漆材质进行材质赋予，通过调整材质的粗糙度、金属度参数，还原了五金铰链表面经过电泳处理后的哑光金属质感，同时添加了柔和的环境HDR光照，在模型边缘形成自然的高光反射，清晰展现铰链的折弯结构、孔位倒角与转轴的装配间隙，让渲染效果贴近真实产品的实物观感。结构设计上，该铰链为固定式明装内铰链，左侧页片设置三个沉头安装孔，用于与橱柜柜体侧板固定，孔位做了沉头处理，可保证安装螺丝完全沉入页片平面，避免凸起影响门板闭合；右侧页片设置两个安装孔与侧边卡位凸耳，用于与橱柜门板连接，卡位凸耳可在安装时快速定位门板位置，降低安装对位难度；中间铰接部分采用卷圆式转轴结构，页片的卷圆部位做了合理的公差预留，保证铰链转动时的顺畅度，同时避免长期使用出现的松旷问题。设计思路围绕橱柜内门的安装使用需求展开，整体页片采用冲压折弯成型的结构设计，在保证结构强度的前提下尽可能压缩页片厚度，让铰链安装后不会过度占用橱柜内部空间，页片的边缘均做了圆角钝化处理，避免安装使用过程中划伤操作人员或门板板材，转轴部位的开合角度经过适配调整，可满足常规橱柜内门的开合角度需求，同时保证门板闭合后与柜体的贴合度，避免出现缝隙不均、门板错位的问题。建模过程中对所有的冲压折弯角、孔位倒角、转轴配合间隙都做了细节还原，没有出现结构干涉、破面等问题，模型的特征树逻辑清晰，可根据实际生产需求快速调整孔位间距、页片尺寸、折弯角度等参数，适配不同规格的橱柜安装需求。
