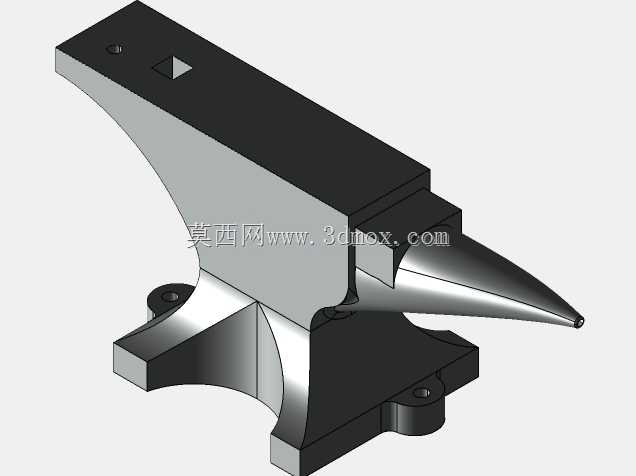

200磅规格费希尔式铁砧结构设计

这款200磅级的费希尔型铁砧，是手工锻造、小型钣金修整、钳工校形作业里的核心承载工装，在五金维修工坊、小型锻打作坊、首饰及小五金件打制场景中应用广泛，区别于小型台虎钳的夹持定位功能，铁砧的核心作用是提供高硬度、高刚性的平整作业承载面，承受锻打、敲击、校形过程的冲击载荷，避免作业过程中工件受力位移或基座变形。从结构设计来看，整体采用经典的羊角砧布局，主体分为砧身、尖角工作端、平面工作区、安装底座几个核心部分，其中平面工作区预留了方形冲孔工位，可配合冲头完成小型工件的冲孔、落料作业，无需额外搭配冲孔模具；尖角端采用渐变收窄的锥形结构，曲率从根部到尖端逐步变化，可满足不同弧度的环形件、弯件的锻打成型需求，比如小直径铁环煨制、弧形钣金件校形时，可将工件搭在对应曲率的锥段上敲击，避免工件出现不必要的折痕。设计时充分考虑了冲击载荷的传递路径，砧身主体采用上窄下宽的渐变结构，从顶部工作面向安装底座方向逐步扩大截面积，可将锻打产生的垂直冲击载荷快速分散传递到安装基座上，减少作业过程中的砧体弹跳，提升敲击时的力传递效率。底座部分设置了两个对称的安装通孔，可通过螺栓将铁砧整体固定在木质或钢制工作台面上，安装边界需匹配工作台的承载能力，200磅规格的铁砧作业时产生的动载荷约为静载荷的3-4倍，安装基座需保证足够的重量与刚性，避免长期受冲击出现连接松动。砧体侧面设置的突出方形砧台，可用于小型工件的弯折、直角边校形作业，作业时可将工件抵在砧台直角边处敲击，快速获得规整的直角弯折结构。整体工作面的硬度设计需匹配锻打作业需求，工作区表面硬度高于基体，既保证工作面长期受敲击不易出现凹坑变形，又能保证基体具备足够的韧性，避免长期受冲击出现砧体开裂的问题。在实际使用中，这类中型铁砧可覆盖从日常五金件维修校形，到小型刀具、铁艺配件的锻打成型需求，相比大型工业锻砧，其占地面积更小，安装要求更低，适合小型工坊或个人作业场景使用，设计时的结构布局充分考虑了不同作业动作的操作空间，尖角端与平面区的过渡位置做了圆弧处理，避免工件移动时出现卡滞，也能减少应力集中，提升砧体的整体使用寿命。
