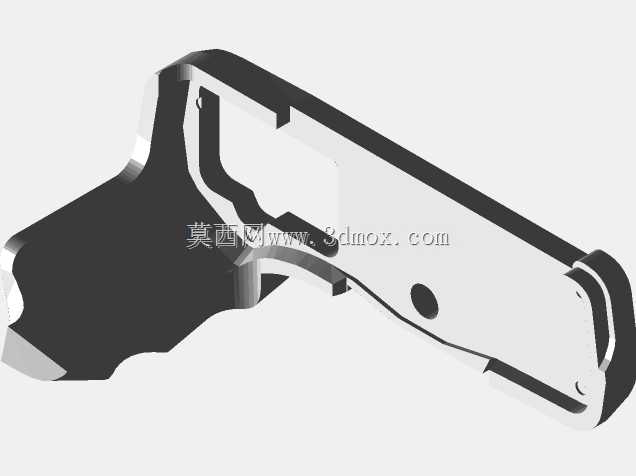

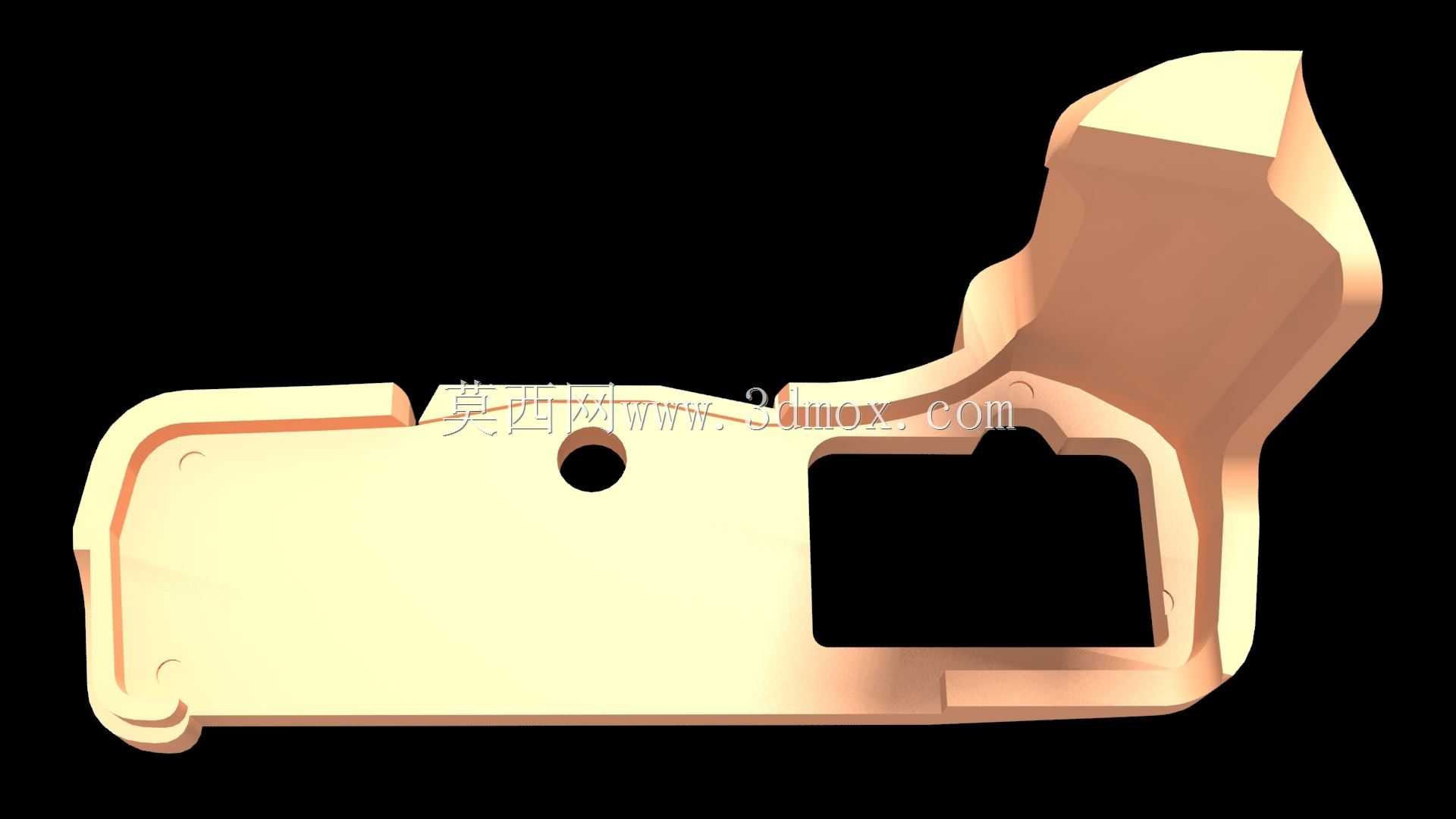

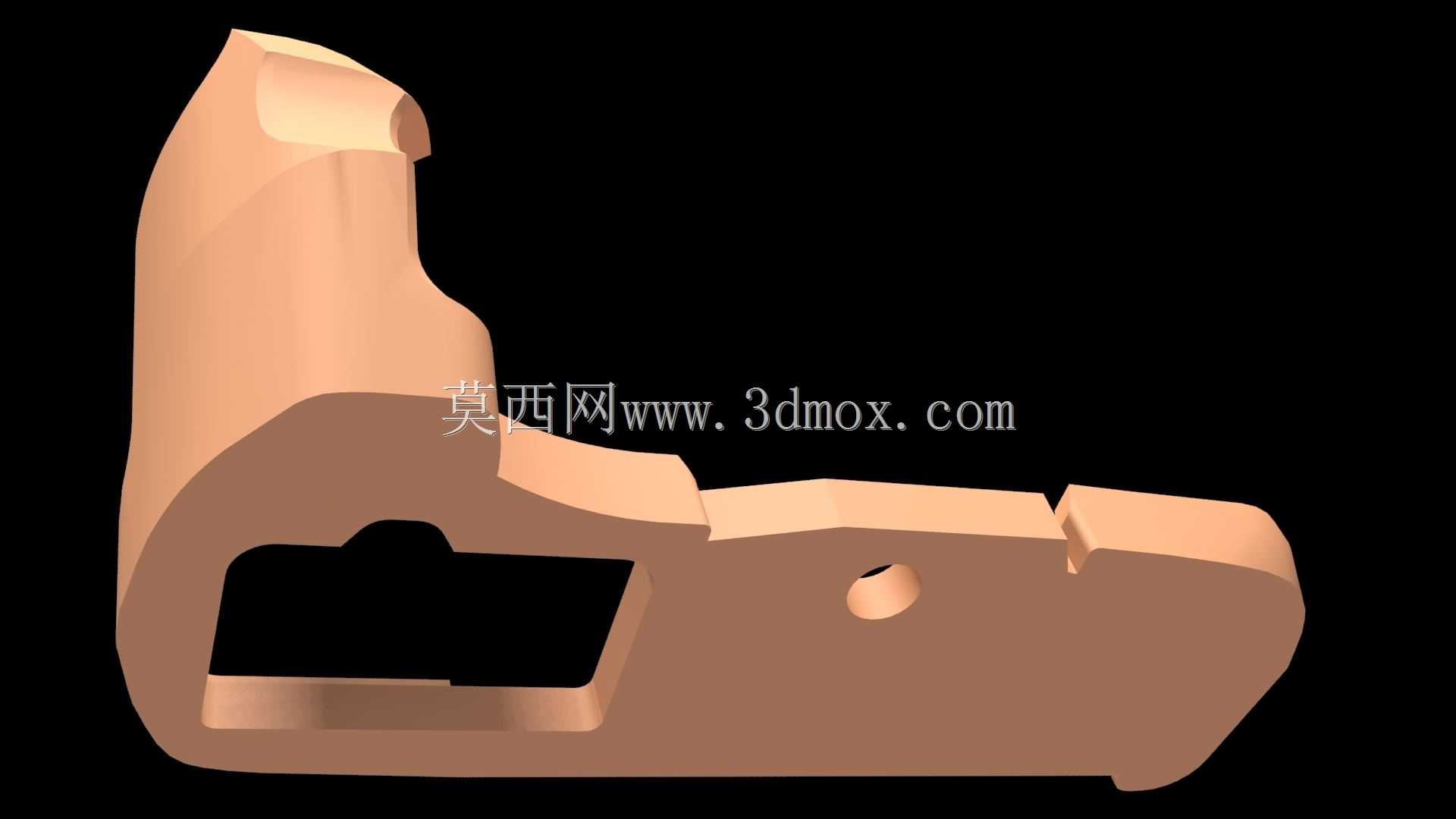

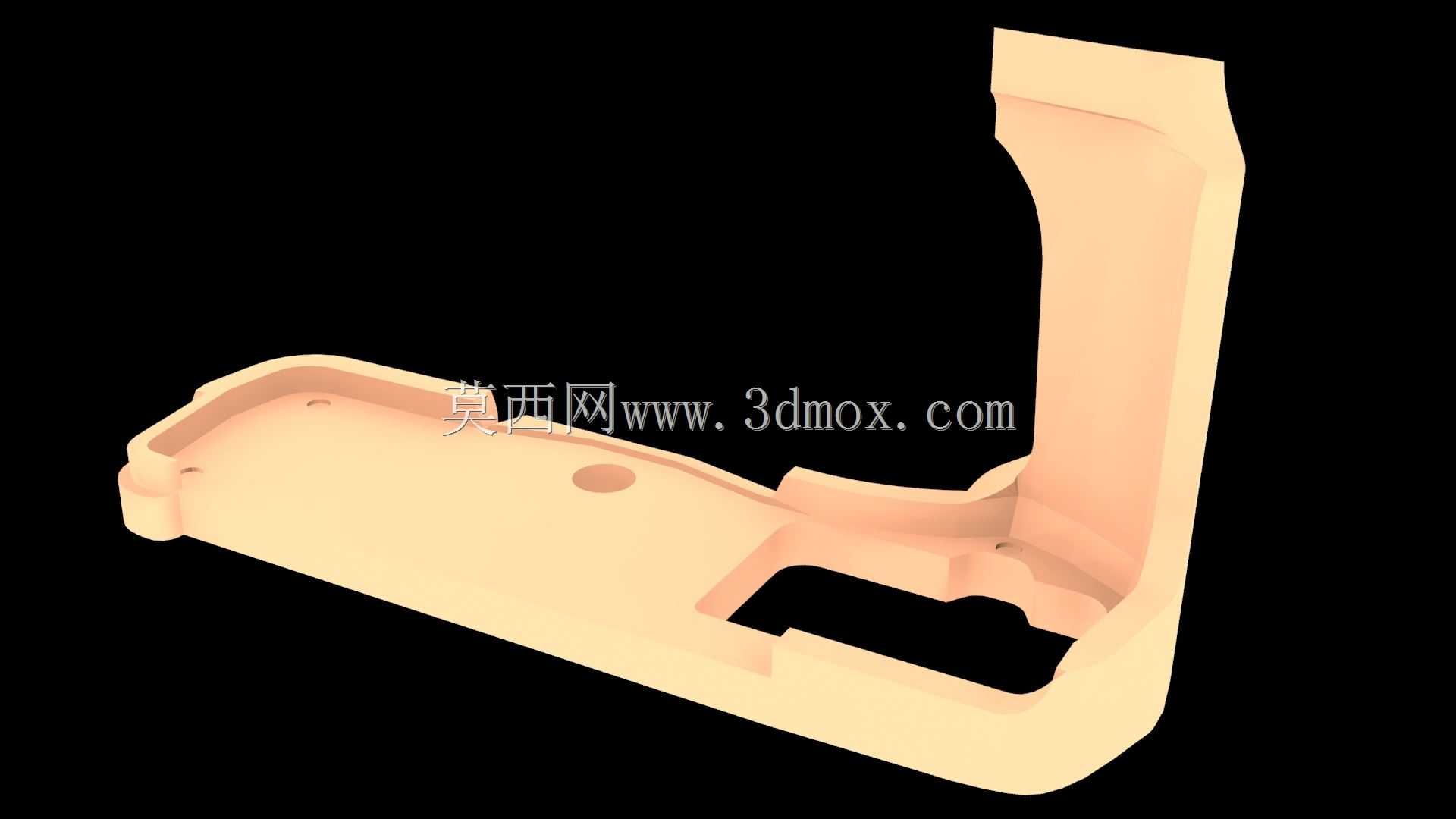

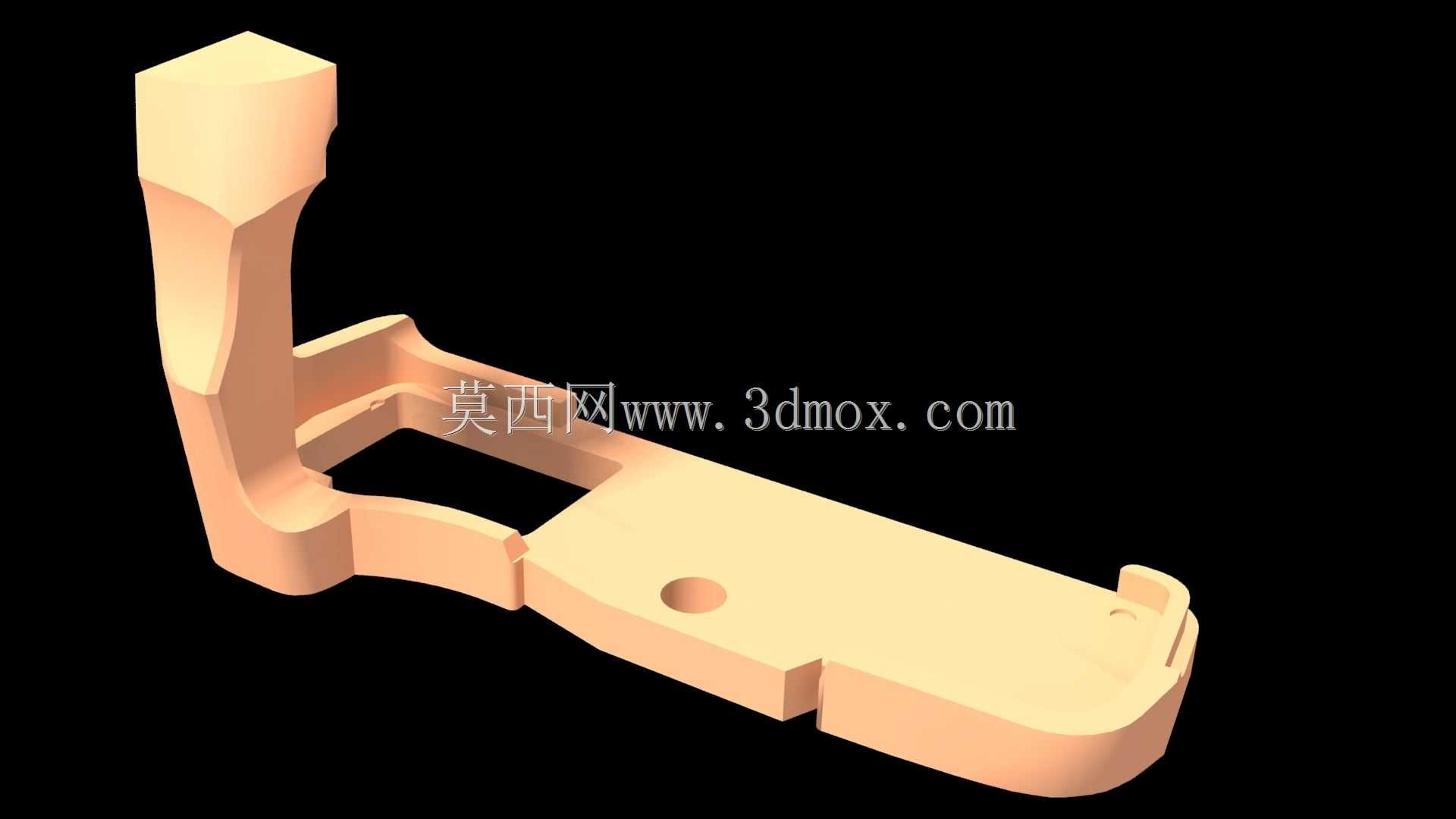

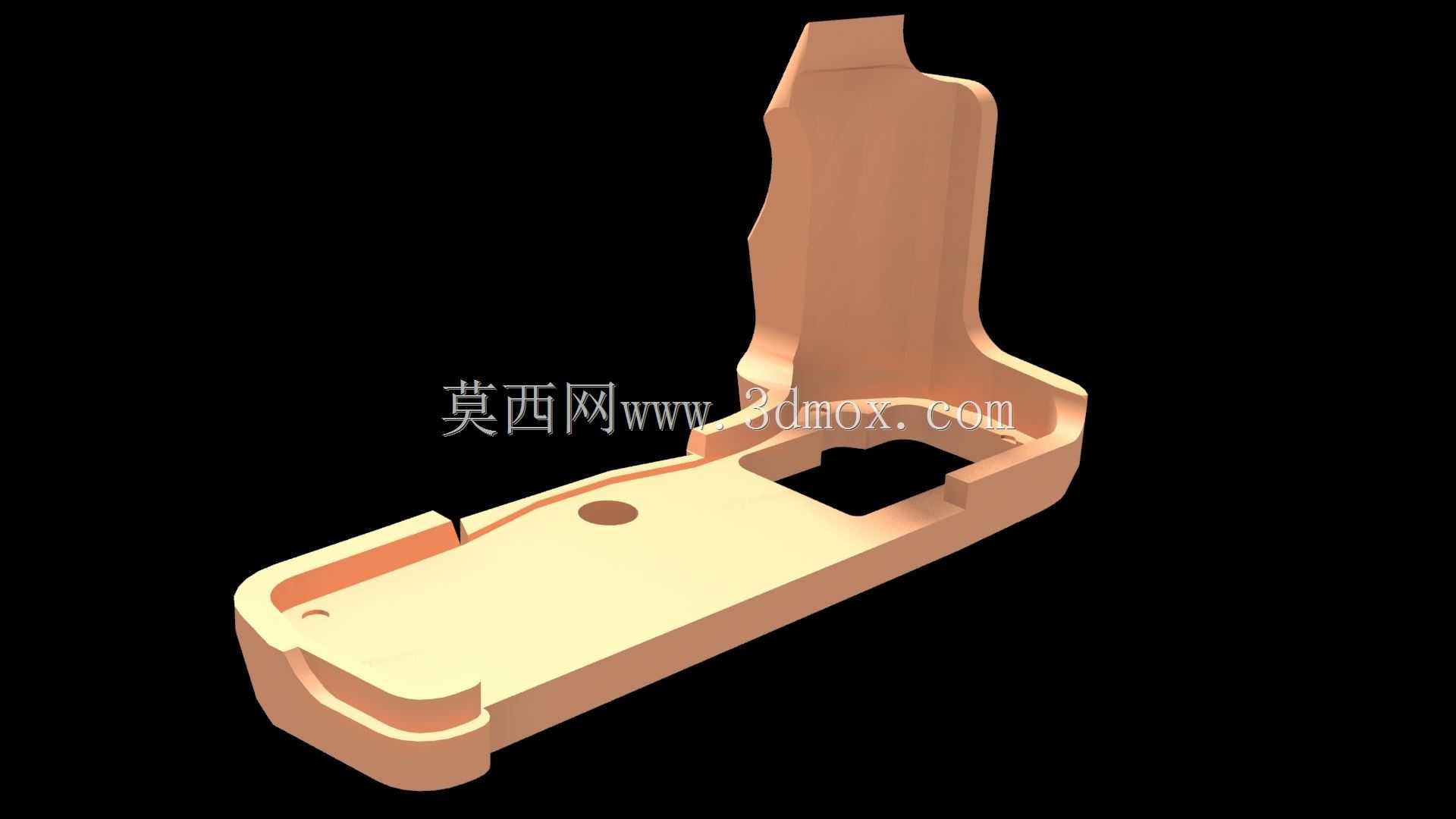

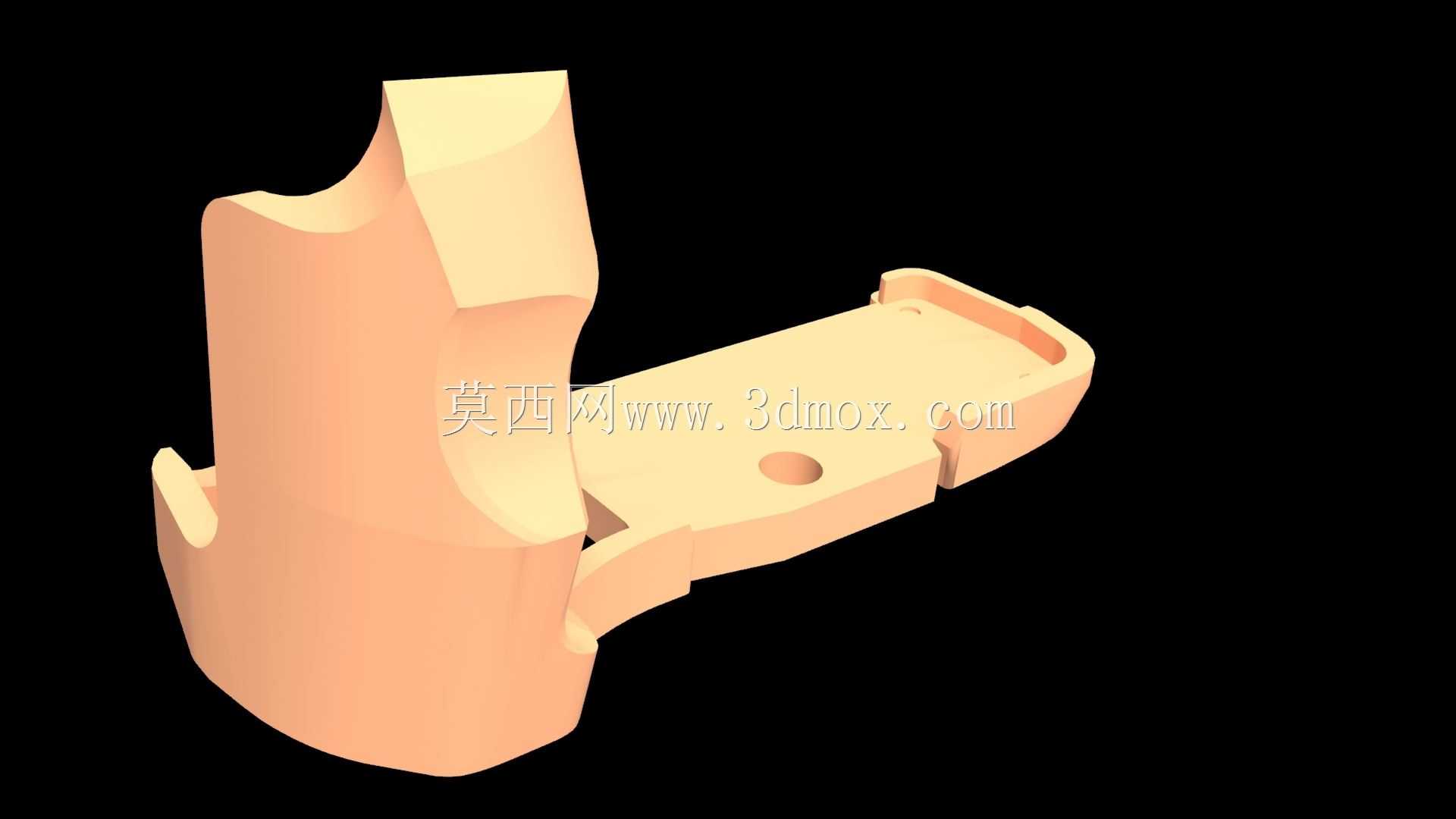

奥林巴斯E-M5II相机DIY握持手柄结构设计

这款适配奥林巴斯OM-D E-M5 markII相机的DIY手柄，核心解决小尺寸无反相机握持手感不足的痛点，面向日常街拍、户外风光拍摄等长时间持机场景，能大幅降低长时间单手握持的疲劳感，避免小机身因握持受力点不足导致的滑落风险。从结构设计逻辑来看，手柄整体贴合相机机身左侧及底部轮廓，安装时完全避让开机身侧面的SD卡插槽、电池仓开口以及背带吊耳位置，不会干涉用户日常更换存储卡、拆装电池或者连接背带的操作，不需要额外拆卸手柄就能完成所有日常机身操作。安装固定结构采用与相机底部三脚架螺孔匹配的锁紧方式，螺孔位置严格对齐相机底部标准三脚架安装孔位，安装后手柄与机身贴合面无凸起错位，不会刮蹭相机机身漆面，同时手柄底部保留了标准三脚架螺孔，安装手柄后依然可以直接连接三脚架、稳定器等支撑设备，不需要额外拆装配件。外形轮廓设计上，手柄握持区做了贴合人体手掌自然弯曲的弧度处理，虎口位置做了加厚承托结构，手指握持区做了内凹的指位贴合设计，相比原厂小机身的平直侧面，能让中指、无名指、小指完全贴合手柄受力，单手握持时的受力面积提升近60%，即使搭配较重的长焦镜头也能保持持机平衡。设计时充分考虑3D打印的工艺特性，整体结构无大角度悬空结构，45度以内的悬挑位置不需要额外添加打印支撑，减少后期支撑拆除的打磨工作量；壁厚控制在均匀的3mm范围，既保证握持时的结构强度，不会因为受力出现开裂变形，也不会过度增加整体重量，避免安装后出现头轻脚重的配重失衡问题。结构上预留的安装孔位做了沉台处理，锁紧螺钉完全沉入孔位内部，不会突出手柄底面影响放置平稳性；手柄与机身接触的贴合面做了0.2mm的余量设计，用户可以根据自己的打印精度粘贴薄绒布，避免硬接触刮花机身。从安装边界来看，手柄整体外轮廓不超出相机正面的镜头卡口边缘，也不会遮挡机身侧面的数据线接口、麦克风接口，竖拍时手柄也不会干涉手腕的转动角度，不管是横拍持机还是竖拍构图都能保持舒适的握持姿态。
