四分之一加仑带把手乳品包装瓶结构设计

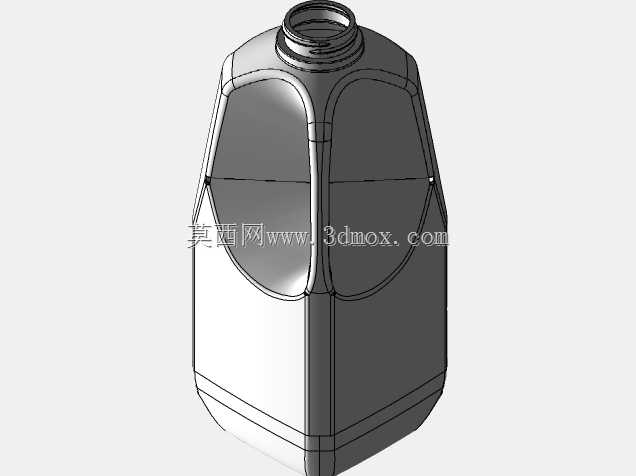

　　这类四分之一加仑容量的带把手塑料瓶，主要应用于低温乳品、常温调制乳、发酵乳等液态乳制品的终端零售包装场景，也可适配部分低温果汁、功能性饮品的盛装需求，适配商超冷柜陈列、家庭日常储存、便携外出携带等多类使用场景。设计过程中首先要匹配吹塑成型的工艺特性，瓶身整体采用带圆角的类方型截面，相比同容量的圆瓶能够提升30%以上的仓储与陈列空间利用率，冷柜摆放时不会出现圆瓶易滚动移位的问题，堆叠码放时的受力稳定性也更优。瓶身侧面集成的一体化把手完全贴合人体工学设计，把手内圈的弧度经过反复调整，能够适配不同手型的握持需求，即便是瓶内装满液体总重量接近1kg时，单手握持倾倒也不会出现打滑、硌手的问题，把手与瓶身的连接位置做了渐变圆弧过渡，

　　避免吹塑成型时出现壁厚不均、应力集中的问题，同时也能减少日常使用过程中连接位置开裂的风险。瓶口采用标准的外螺纹结构，能够适配市面通用的铝箔封口、塑料旋盖，密封可靠性满足液态食品的运输与储存要求，瓶口的端面平面度控制在0.1mm以内，保证铝箔热封时的密封完整性，避免运输过程中出现漏液问题。瓶身底部做了内凹的加强筋结构，既能够提升瓶身竖直放置时的稳定性，避免放置在不平整台面时出现倾倒，也能抵消吹塑成型时底部的收缩变形，保证瓶底的平面度，同时内凹结构可以在堆叠时让上层瓶的底部嵌入下层瓶的瓶口位置，提升整托运输时的堆叠稳定性，降低运输过程中的倒垛风险。瓶身的壁厚分布经过针对性优化，把手位置、瓶身转角位置、底部加强位置的壁厚适当加厚，

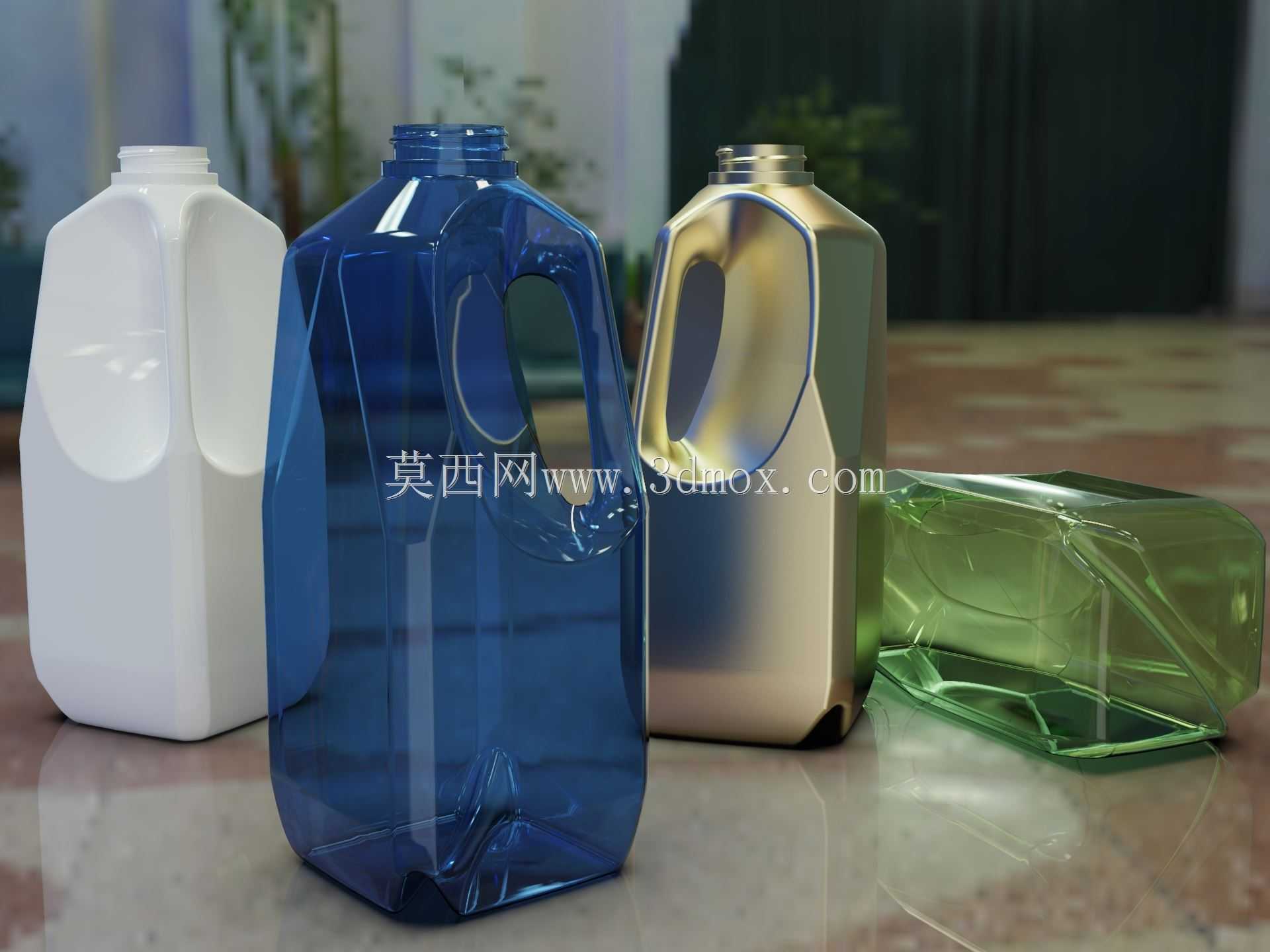

　　提升抗冲击性能，而瓶身平面区域的壁厚在满足强度要求的前提下适当减薄，在保证瓶子整体抗跌落性能（装满液体从1.2米高度自由跌落至水泥地面无破裂、无漏液）的前提下，尽可能降低单瓶的原料用量，控制包装成本。不同配色的瓶身可以适配不同品类的产品需求，半透明瓶身可以直观看到内部饮品的容量与状态，深色瓶身可以阻隔光线，适配需要避光储存的饮品，提升内容物的保质期。建模过程中大量应用曲面建模技巧，所有过渡位置都做了G2连续处理，既保证外观的流畅性，也能避免吹塑成型时出现应力集中的问题，模型的分型面位置做了专门的优化，尽可能减少合模线对外观的影响，同时降低模具加工的难度。
