小型输送机高度可调节支撑支架结构

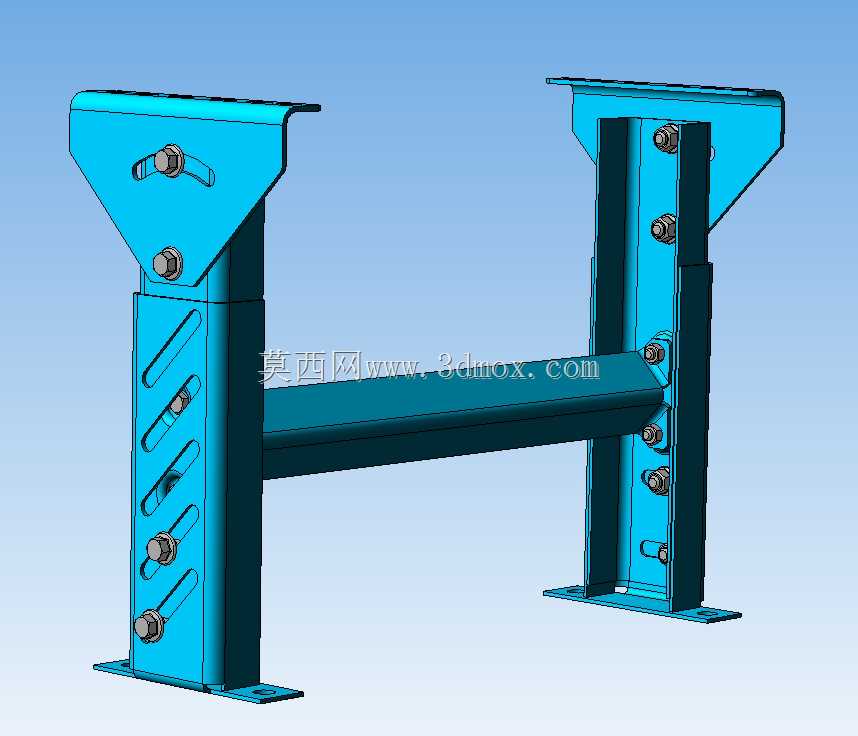

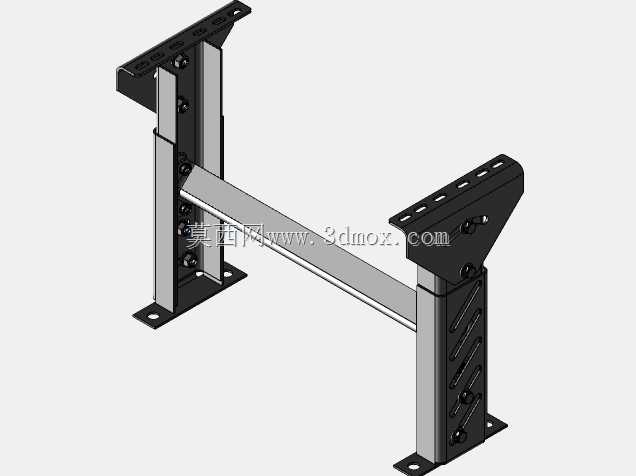

在轻工包装、电子零部件装配、食品分拣等多类产线场景中，输送线的高度适配一直是现场布局调试的核心痛点之一，不同工位的操作高度差、上下游设备的对接高度偏差、地面不平整带来的水平误差，都需要支撑结构具备灵活的高度调节能力，这款可调支架正是针对这类小型皮带/滚筒输送机的支撑需求设计。从结构设计逻辑来看，支架采用左右对称的双立柱加中部横梁的框架形式，摒弃了传统单支腿独立调节的不稳定缺陷，左右立柱通过中部连接横梁形成刚性整体，大幅提升支撑状态下的抗扭、抗侧倾能力，避免输送机运行过程中因物料偏载、启停冲击出现支腿偏移晃动的问题。立柱部分采用长槽孔配合多组锁紧螺栓的调节结构，区别于螺纹支脚仅能微调高度的局限，该结构可实现大行程的高度档位调整，调节时松开立柱侧面的锁紧螺栓，即可将上部安装座沿立柱槽孔上下滑动至目标高度，再穿入对应位置的螺栓锁紧固定，槽孔旁的斜向定位槽可辅助安装时快速对位，减少现场调试的对齐工作量。上部的安装座采用带翻边的折弯结构，翻边处预留安装孔，可直接与输送机机架的侧梁底面或侧面通过螺栓连接，无需额外加工过渡连接件，适配市面上多数小型输送线的机架型材安装尺寸；底部的安装底板开有长圆形地脚孔，既可以通过膨胀螺栓与水泥地面固定，也能配合脚轮实现输送线的整体移动，长圆孔的设计可抵消地面安装孔的位置误差，降低现场施工的精度要求。从安装边界来看，支架的宽度尺寸匹配常规300-600mm带宽的小型输送机，单组支架的支撑载荷可满足轻型输送线的承重需求，高度调节范围覆盖多数人工操作工位与常规自动化设备的对接高度区间，无需额外焊接或切割加工，仅通过标准紧固件即可完成全部组装与调节工作。在实际产线布局中，可根据输送机的总长度配置多组该支架，靠近设备对接端的支架可单独微调高度，保证输送面与上下游设备的过渡平顺，避免物料输送过程中出现卡滞、掉落的问题；支架整体采用钣金折弯加焊接的工艺成型，结构件无复杂曲面，加工难度低，量产时的成本可控，表面做喷塑处理可适配多数车间的防腐蚀、防锈使用要求，长期使用过程中若出现锁紧件松动，仅需常规工具即可完成紧固维护，无需拆解整体结构。
