卧式承压储油罐体结构三维设计

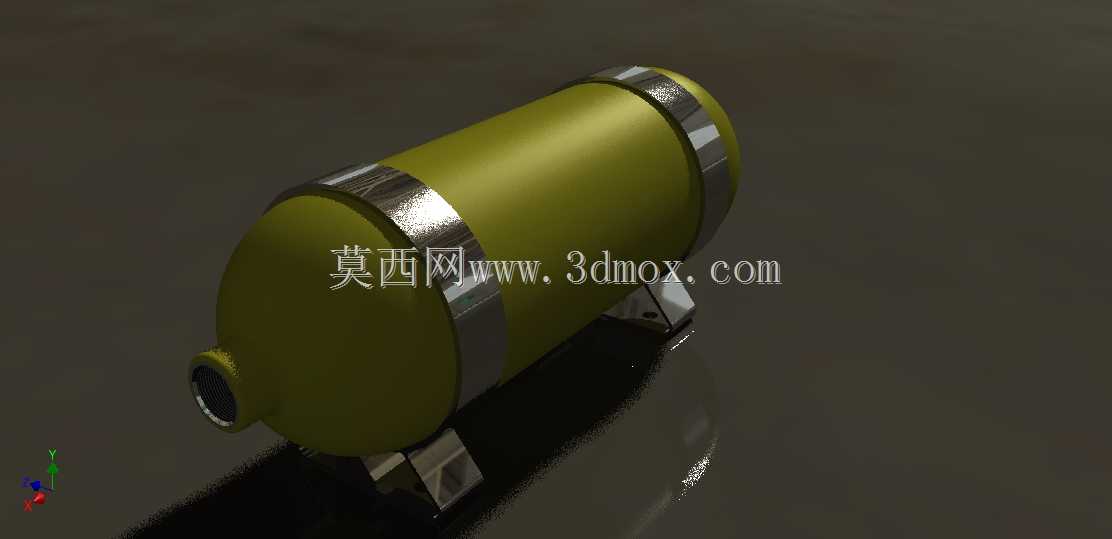

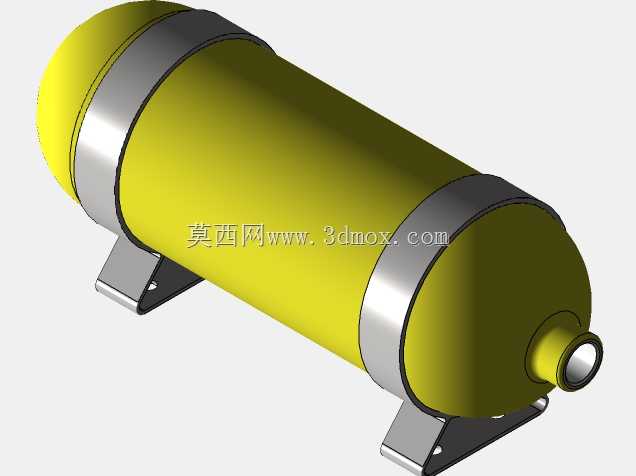

该卧式承压储液罐体主要面向中小型气动系统、小型液压动力单元的配套储油场景，也可适配低压工况下的惰性气体缓冲、工艺流体暂存需求，在车间分布式气动供给站、小型工程机械液压系统、移动式动力设备中均有广泛应用，能够为系统提供稳定的流体存储容积，同时兼顾承压密封与安装便捷性的需求。从结构设计来看，罐体采用两端标准椭圆封头与圆柱形筒体焊接成型的结构，这种结构形式能够在150磅每平方英寸的工作压力下均匀分散筒体应力，避免直角结构带来的应力集中问题，筒体外部设置两道环形加强箍，进一步提升筒体在长期承压工况下的结构刚度，减少薄壁筒体受内压产生的径向形变，延长设备的疲劳使用寿命。罐体底部采用对称布置的鞍式安装支座，支座与筒体接触位置设置弧形贴合面，保证支撑力均匀传递到筒体壁面，避免局部应力过大造成筒体变形，支座上预留的安装孔可直接通过螺栓固定在设备机架或混凝土基础上，安装时需保证两个支座的水平度偏差控制在允许范围内，防止罐体自重带来的附加弯矩作用在焊缝位置。筒体一端封头位置设置侧向流体接口，接口采用标准外螺纹连接形式，可直接对接系统管路，接口位置做了加厚处理，避免管路安装时的扭矩对封头焊缝造成损伤，接口内径经过通径校核，能够满足额定流量下的流体通过需求，不会产生过大的沿程阻力损失。设计过程中首先根据额定工作压力、容积需求计算筒体壁厚，结合常用金属板材的规格选定筒体与封头的板材厚度，再根据安装空间的边界限制调整筒体总长度与直径比例，保证容积满足使用要求的同时，整体外形尺寸能够适配多数小型设备的安装舱位，罐体整体做了表面防锈处理，筒体部分采用涂装防护，加强箍与支座采用金属抛光处理，既能够适应车间多油污、多粉尘的使用环境，也便于日常运维过程中的表面清洁。在三维建模过程中，所有焊缝位置均做了贴合实际焊接工艺的结构处理，安装支座的安装孔位、接口的螺纹尺寸均按照通用机械标准设定，可直接导出工程图用于生产加工，也可导入系统仿真软件中做管路布局、安装干涉检查，为后续的设备整体装配提供准确的三维参考。
