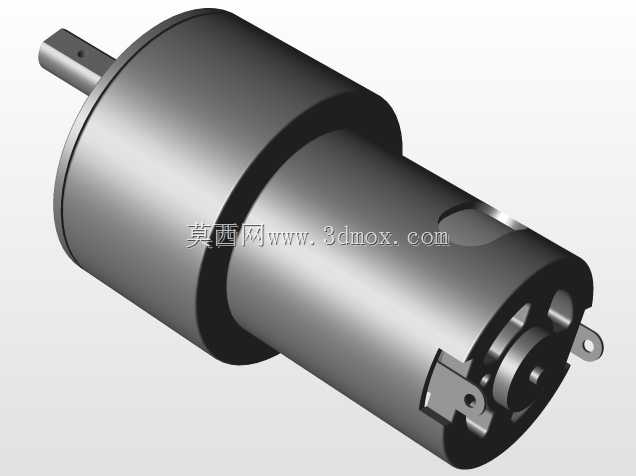

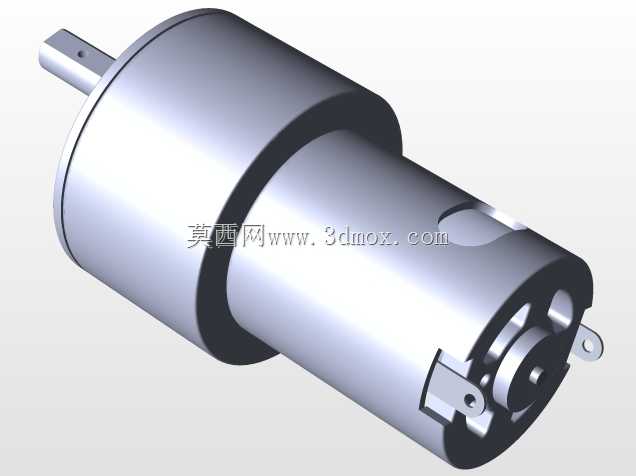

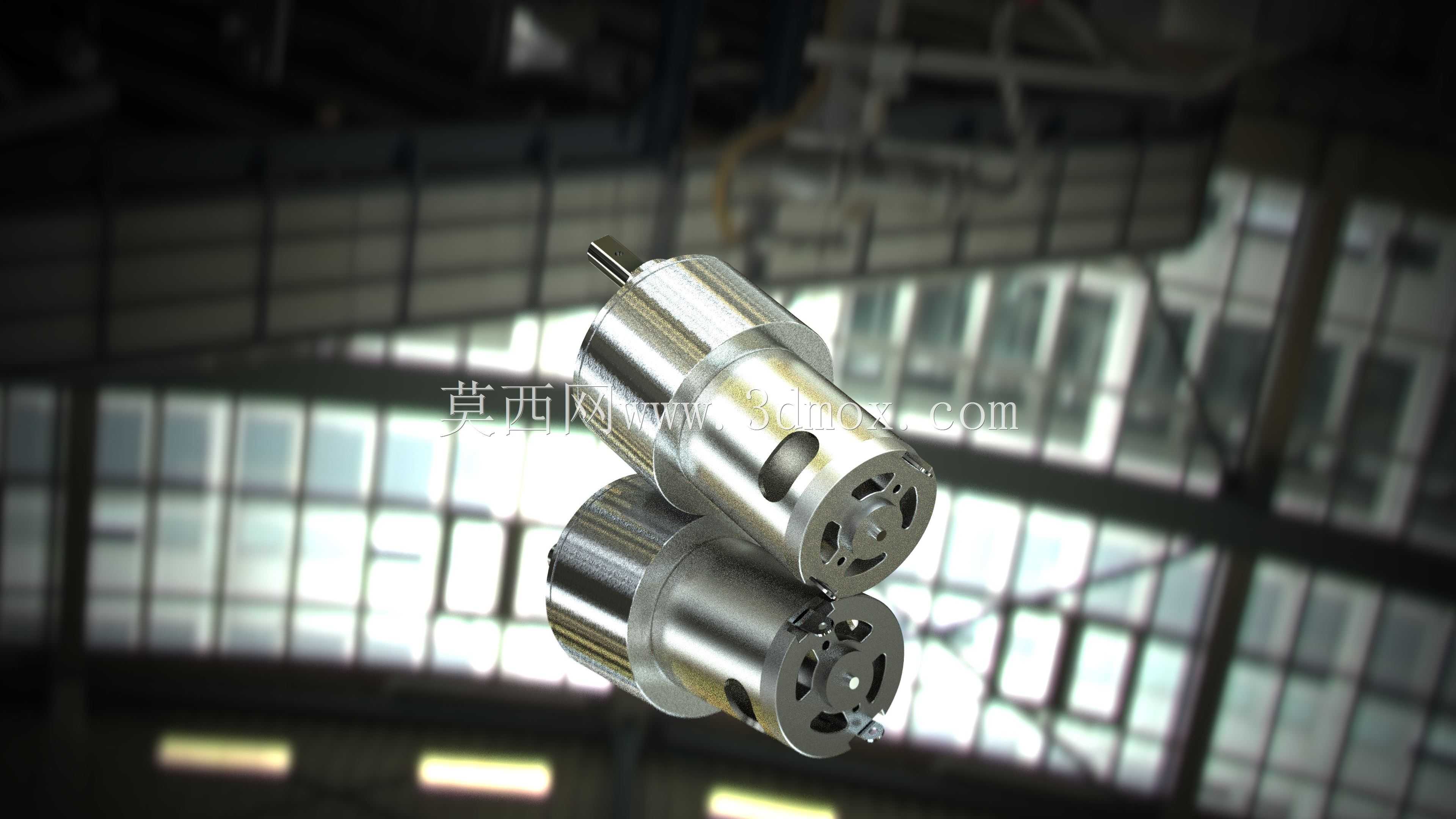

轴径6mm偏置轴直流电机结构设计

在小型自动化执行机构、桌面级传动装置、便携动力输出单元的设计选型过程中，偏置轴结构的动力部件往往能解决常规同轴电机无法适配的安装空间受限问题，这款轴径6mm的偏置轴电机，正是针对紧凑安装场景下的动力输出需求完成的结构设计。从实际应用场景来看，这类偏置轴电机常被用于小型偏心振动机构、紧凑排布的传动模组、需要错位输出动力的小型设备内部，比如桌面分拣机构的动力端、小型按摩器材的振动发生单元、便携传动装置的动力输出位，这些场景往往没有足够的轴向空间布置同轴电机与外接偏心传动件，偏置轴的结构可以直接将输出轴的偏心距整合到电机本体设计中，省去额外加装偏心套、偏心联轴器的工序，既压缩了整体安装空间，也减少了外接配件带来的传动间隙与装配误差。从功能特性来看，这款电机采用直流供电架构，输出轴轴径设定为6mm，能够适配常规的小型同步带轮、微型齿轮、偏心负载块的安装孔径，不需要额外做轴径转接处理；偏置的轴结构在设计时充分考虑了动平衡补偿，在电机端盖与转子的配重端做了对应偏心量的平衡处理，避免运转过程中因为轴偏心带来的额外振动与轴承磨损，延长电机在带偏心负载工况下的使用寿命。设计思路上，这款电机没有采用常规电机输出轴与转子同轴的布局，而是根据目标应用场景的安装边界，将输出轴的中心相对于转子旋转中心偏移固定距离，在电机本体的外壳设计上，对应偏置轴的位置做了局部结构加强，避免输出轴承受径向负载时出现端盖开裂的问题；外壳的安装固定位采用对称排布的安装孔，既可以适配常规同轴电机的安装孔位做替换，也能满足偏置安装场景下的固定需求，不需要用户重新设计安装支架。外形尺寸与安装边界方面，这款电机的本体外轮廓保持了常规小型直流电机的圆柱主体形态，仅在输出轴端因为偏置结构做了极小的局部外凸，整体径向尺寸没有额外增加，安装时的轴向预留尺寸与同功率等级的常规直流电机保持一致，用户在做设备迭代或者旧设备改装时，可以直接替换原有同规格同轴电机，不需要重新调整设备内部的安装腔尺寸；输出轴的伸出长度经过优化，既能够满足常规传动件的安装固定需求，也不会因为轴伸过长带来径向跳动量超标的问题，轴端的平面卡位设计可以避免传动件运转时出现跟转打滑的情况，提升动力传输的可靠性。在实际装配验证过程中，这款偏置轴电机的安装公差配合按照通用小型动力部件的精度等级设定，轴承位的配合公差、输出轴与负载的配合公差都沿用行业通用标准，不需要特殊的加工工艺就可以完成批量装配，适配大多数小型设备的生产装配流程。
