快装式带螺杆喉箍紧固连接件结构

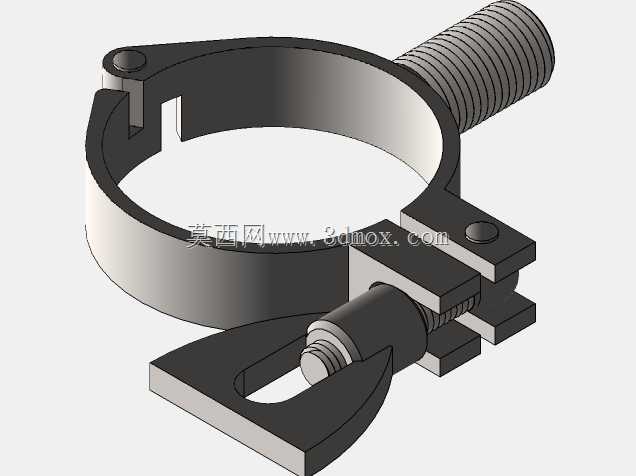

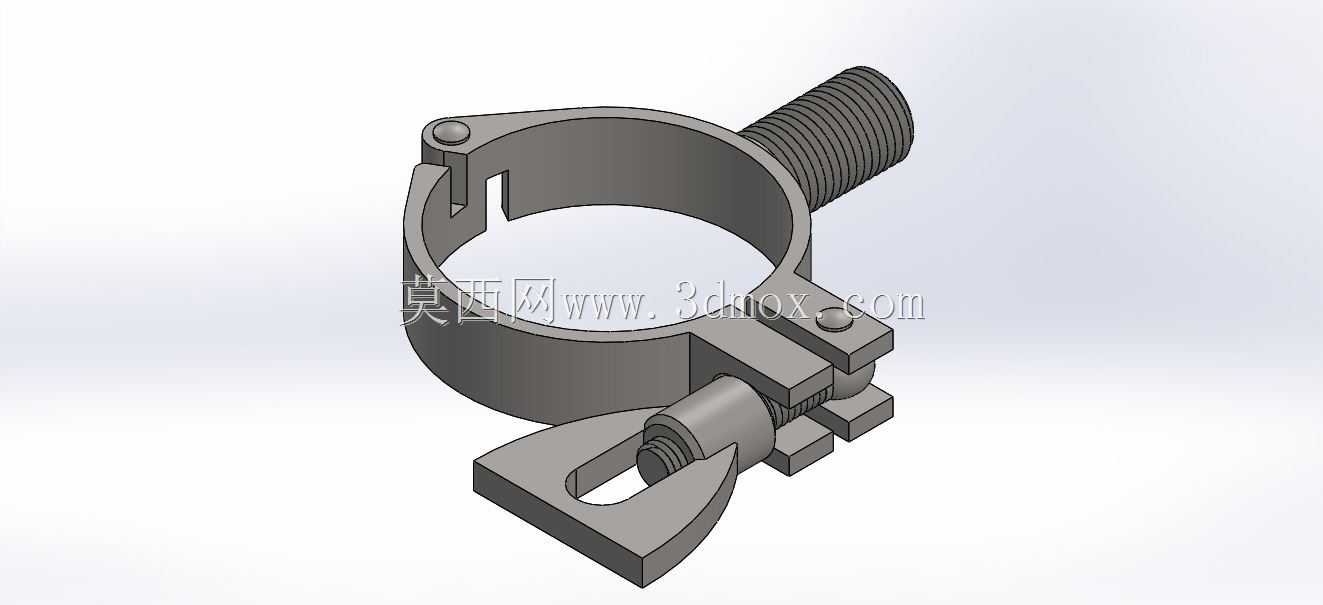

这类带侧装螺杆的快开喉箍，主要应用在低压流体输送管路的快速接驳场景，常见于小型液压站回油管路、气动设备分支气路、农业灌溉支管对接、车用散热系统胶管固定等工况，相比普通蜗杆喉箍，它不需要全程拧动螺杆来收紧，适配需要频繁拆装维护的管路节点，能大幅缩短现场运维的拆装耗时。从结构设计来看，主体采用开口环形箍带结构，箍身一侧做了铰接式快压扳扣结构，扳扣与箍身通过销轴连接，扳扣上集成了调节螺杆组件，另一侧箍带延伸出带外螺纹的安装柱，这个结构除了实现箍体本身的抱紧功能外，外螺纹柱还可以直接将整个管夹固定在设备机架的预留安装孔上，不需要额外增加固定支架，能减少管路固定的配套零件数量。设计时箍身的开口宽度做了适配性调整，抱紧状态下开口预留2-3mm的间隙，避免箍带两端直接接触导致抱紧力无法有效传递到管壁，铰接位置的销轴采用沉头式安装，销轴端面不超出箍带外圆，避免安装时与周边零件产生干涉。扳扣的压紧面做了圆弧过渡处理，压紧时不会对箍带局部产生剪切应力，反复开合扳扣也不会造成箍带局部变形断裂，调节螺杆的行程控制在8-12mm区间，适配对应公称通径胶管的外径公差范围，不需要更换不同规格的喉箍就能覆盖常规壁厚的胶管安装需求。安装边界上，箍体抱紧后的外圆轮廓比对应胶管外径大12-15mm，侧伸的螺杆长度根据通径不同控制在25-40mm，安装时需要预留扳扣的开合操作空间，扳扣完全打开时的转动半径比箍体外圆大20mm左右，布局管路时要避开周边的凸起结构，防止扳扣无法完全打开影响拆装。箍身的内圆面做了轻微的滚花处理，抱紧后可以增加与胶管外壁的摩擦力，避免管路受内压冲击时出现胶管滑脱、渗漏的问题，快压扳扣的锁止角度设计在过死点2-3度的位置，锁止后不会因为管路振动出现自行松脱的情况，不需要额外增加防松零件。
