复古辐条式老式滑轮结构设计

这类辐条式老式滑轮，目前在小型起重作业、老式索道导向、传统农用机具的传动环节仍有不少应用场景，不少老旧厂区的手动吊装工位、传统木工带锯的张紧结构里，也能见到同结构的滑轮部件。从实际使用角度看，这类滑轮核心作用是改变绳索受力方向，或是配合绳索组成省力滑轮组，相比实心轮结构，辐条式设计能在保证轮体结构强度的前提下，大幅降低自身重量，减少转动惯量，手动操作时的拖拽手感会更轻盈，不会因为轮体自重过大带来额外的操作阻力。

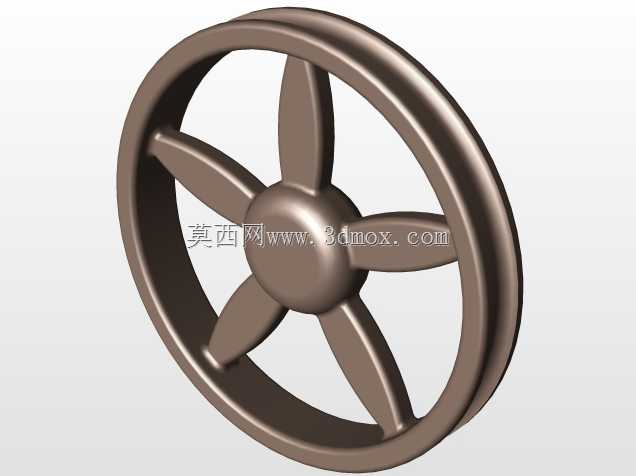

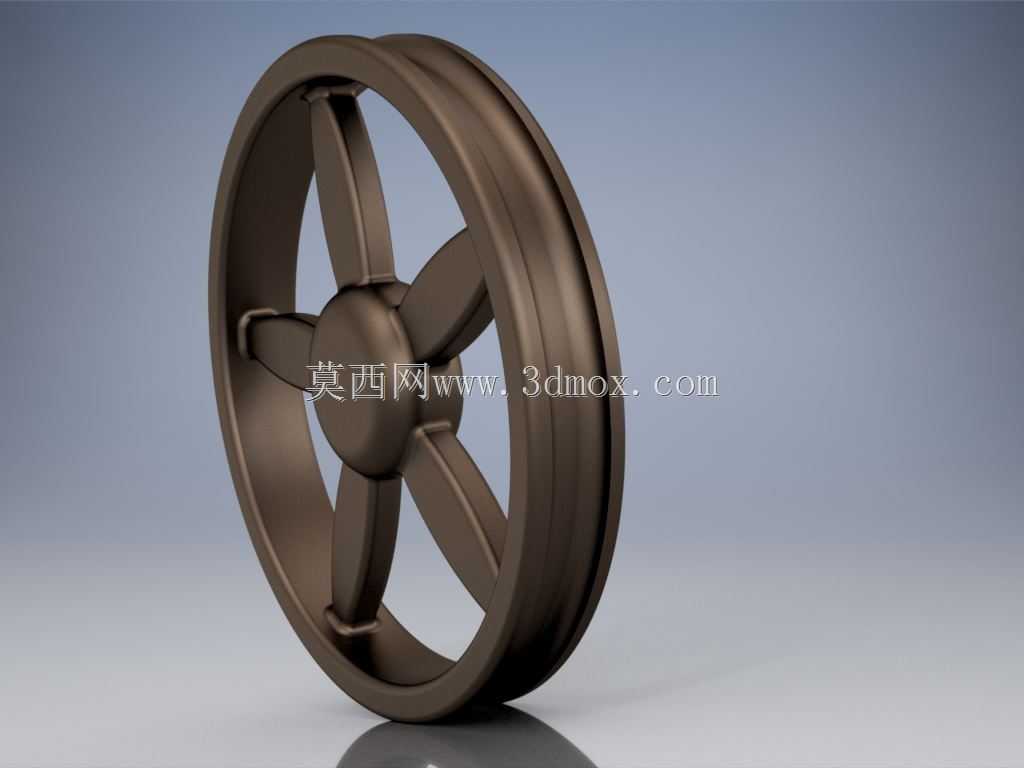

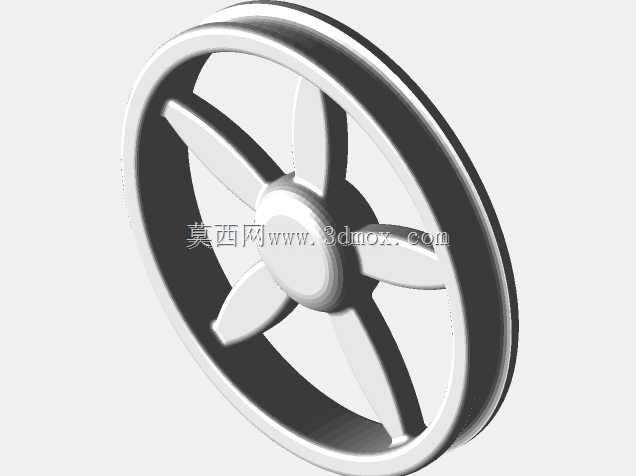

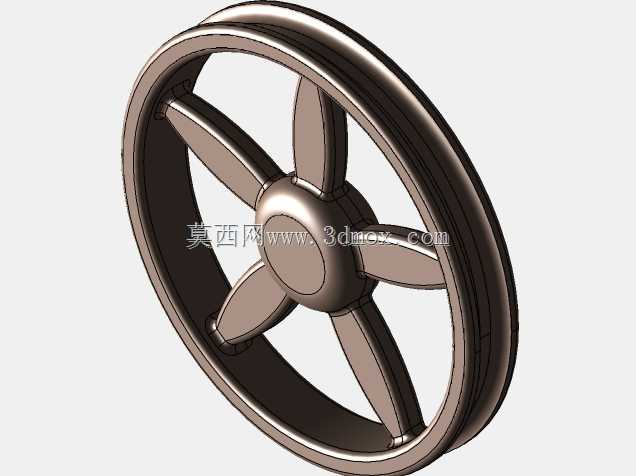

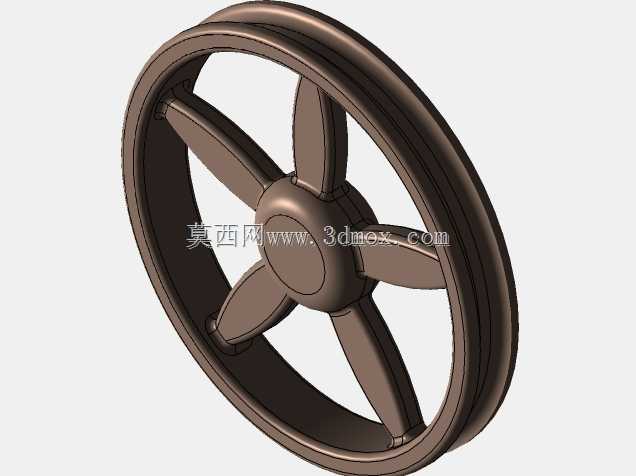

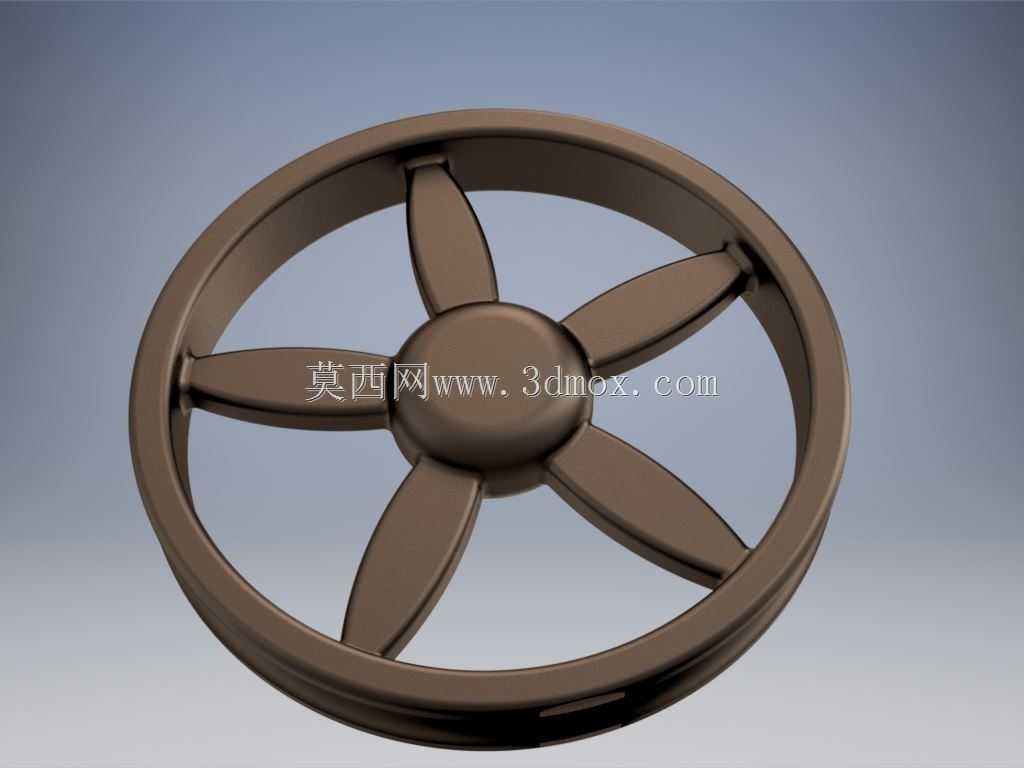

设计这类滑轮时，首先要匹配常用的绳索直径，轮缘的凹槽弧度需要做圆角过渡，避免绳索在槽内出现硬弯折，延长绳索的使用寿命；轮体中心的轮毂部分需要预留轴承安装位，保证滑轮转动时的同轴度，减少径向跳动，避免绳索在运行过程中脱槽。五根辐条采用对称均布的结构设计，每根辐条的截面做了圆弧过渡处理，不存在应力集中的尖角，在承受绳索径向载荷时，应力能均匀分散到每根辐条上，不会出现单根辐条过载断裂的问题。

从安装边界来看，这类滑轮的轮毂厚度需要匹配对应安装支架的开口宽度，轮缘的外径尺寸要根据绳索的弯折半径要求确定，过小的轮径会让绳索弯折曲率过大，加速绳索内部纤维的疲劳断裂，过大的轮径则会占用过多安装空间，提升整体结构的材料成本。轮体表面做了哑光氧化处理，能减少户外使用时的锈蚀概率，轮缘的凹槽深度要保证绳索在偏角15度以内时不会脱出轮槽，适配手动作业时绳索角度的小幅偏移。实际装配时，轮毂内可以加装滑动轴承或是小型深沟球轴承，根据使用场景的载荷大小选择，轻载手动场景用铜套滑动轴承即可满足需求，重载频繁转动的场景则需要搭配滚动轴承降低转动阻力，减少磨损。这类滑轮的结构没有复杂的异形曲面，加工时可以采用铸造成型后再车削轮缘、轮毂配合面的工艺，生产难度低，维护时只需要定期在轴承位置加注润滑脂，就能保证长期顺畅运行，在不少对成本敏感、维护条件有限的作业场景里，这类结构的滑轮实用性远高于结构复杂的新型滑轮部件。
