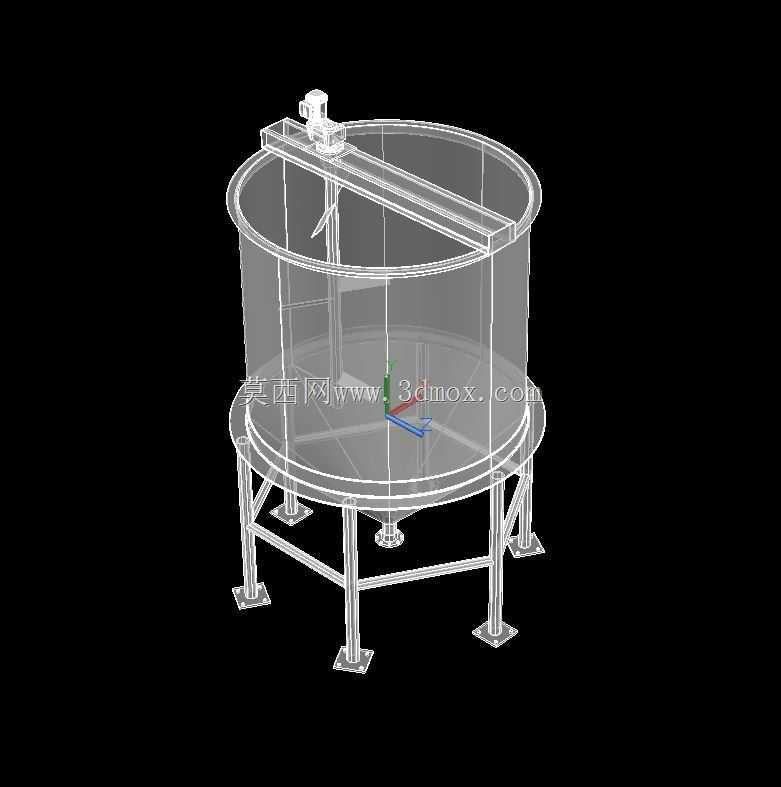

立式搅拌式污泥沉淀处理罐体结构

该立式搅拌污泥处理罐体主要应用于市政污水处理厂、工业废水处理站的污泥浓缩、调质匀质环节，作为污泥处理工段的中间暂存与预处理单元，承接前端沉淀池排泥与后续脱水设备进料，避免污泥在暂存过程中出现板结、沉降分层导致的输送管路堵塞问题。罐体整体采用立式圆筒形结构设计，相比方形池体可有效消除池内搅拌死角，减少污泥淤积挂壁的概率，筒身下部采用锥底收口结构，锥角设计匹配污泥流动特性，保障排泥过程中罐内物料可依靠自重向中心排料口汇集，降低残留积泥量。罐体顶部设置跨梁式搅拌安装机架，搅拌轴垂直伸入罐内近锥底位置，桨叶结构适配高浓度污泥的流变特性，运行时可推动罐内污泥形成上下循环流场，既保证污泥整体处于均匀悬浮状态，也可配合投加的絮凝药剂完成调质混合，为后续压滤、离心脱水工序提供浓度稳定、混合均匀的进料物料。支撑结构采用四根等边角钢支腿配合底部方形地脚板设计，支腿间设置横向连接拉筋形成稳定的框架支撑结构，可承受满罐运行时的物料总载荷与搅拌运行产生的动载荷，安装时需保证地脚板与预埋基础板水平贴合，通过地脚螺栓固定后校核罐体垂直度，避免搅拌轴运行出现偏摆磨损密封件。设计过程中充分考虑污泥介质的腐蚀特性，筒壁、锥底与介质接触的结构预留足够的腐蚀裕量，顶部设置的观察与检修口可满足日常巡检、桨叶维护的操作空间需求，罐顶横梁的安装基准面做平面度加工处理，保障搅拌设备安装的同轴度要求，减少运行振动。罐体侧壁可根据工艺需求设置不同高度的取样口、溢流口，进料管从顶部伸入罐内液面以下位置，避免进料过程中产生泡沫扰动，排料口设置在锥底最低处，配套管路可直接连接污泥进料泵，整体结构紧凑，占地面积小，适配中小型污水处理站的污泥处理工段安装布置，支腿高度设计预留了排料阀门与管路的安装操作空间，方便日常阀门维护与管路疏通作业。
