小型手动四工位瓶装液体灌装设备结构

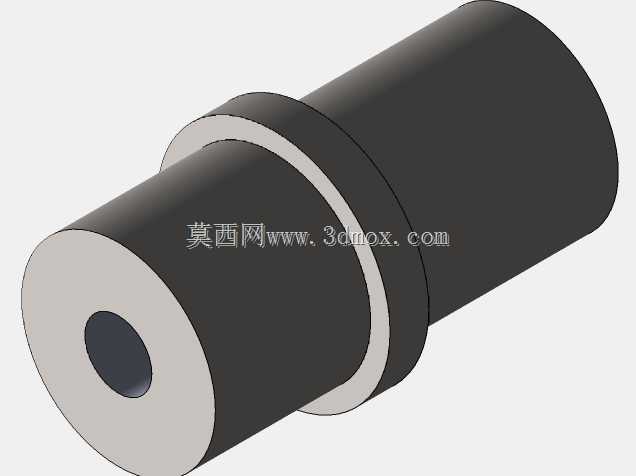

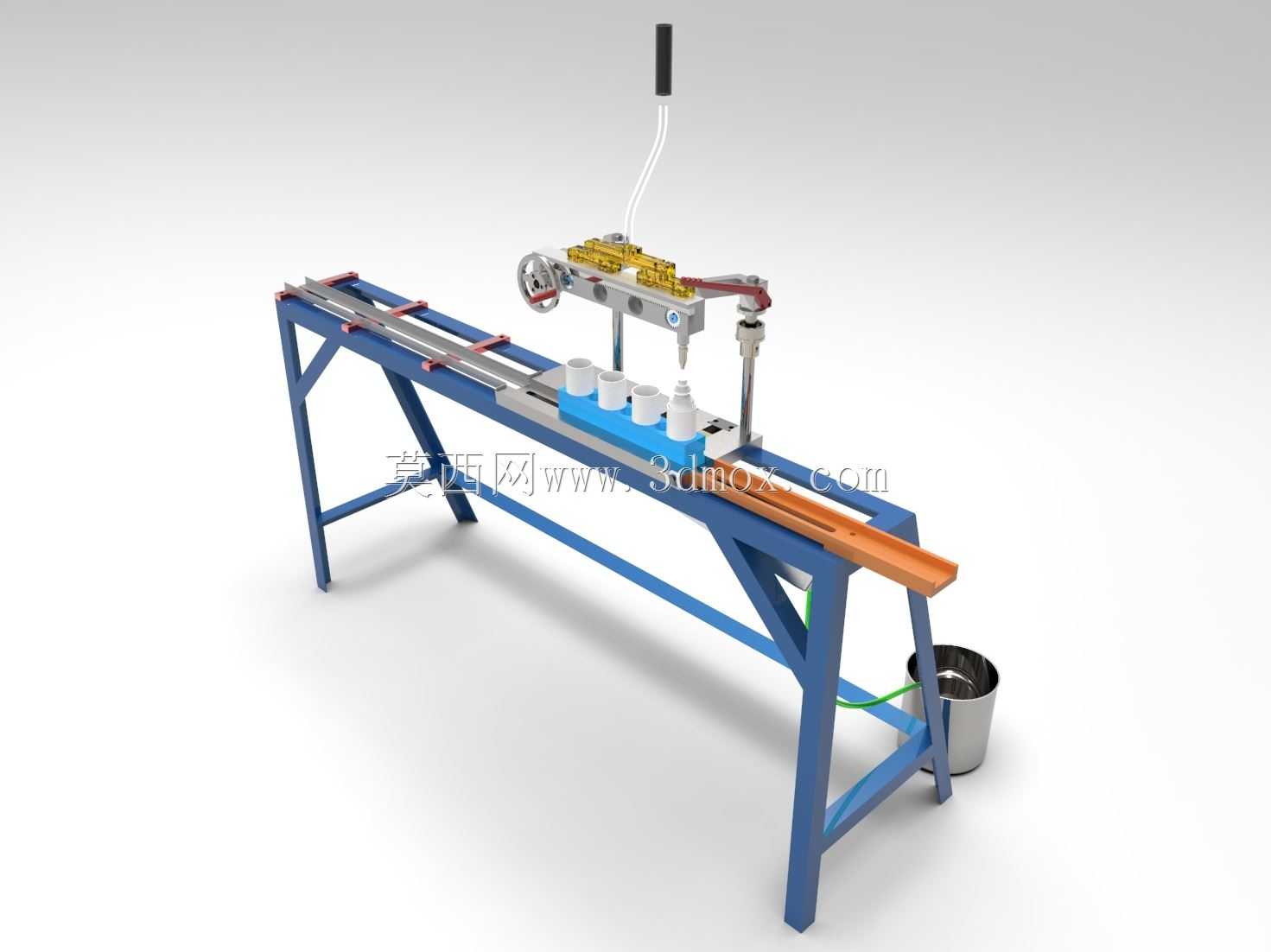

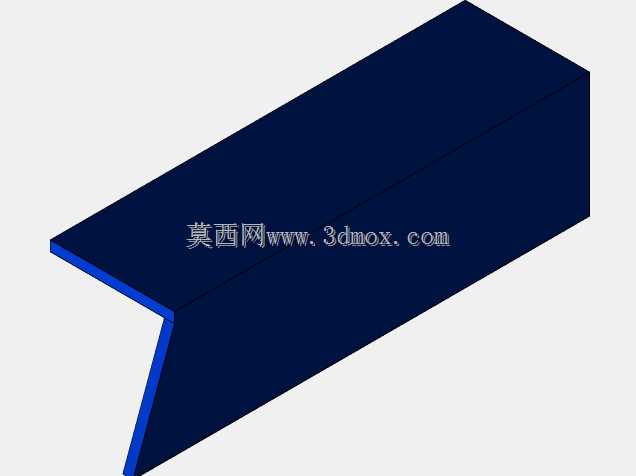

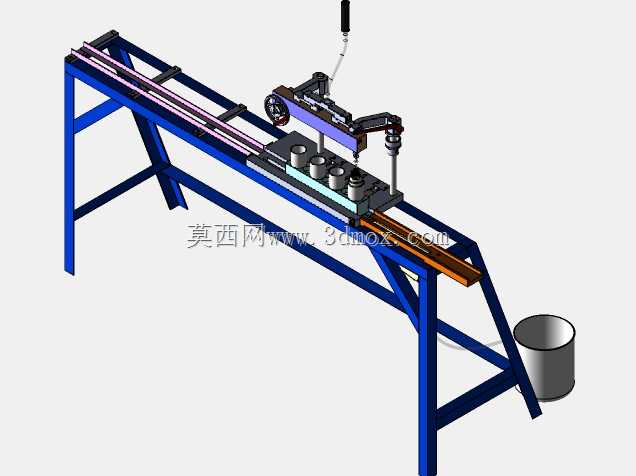

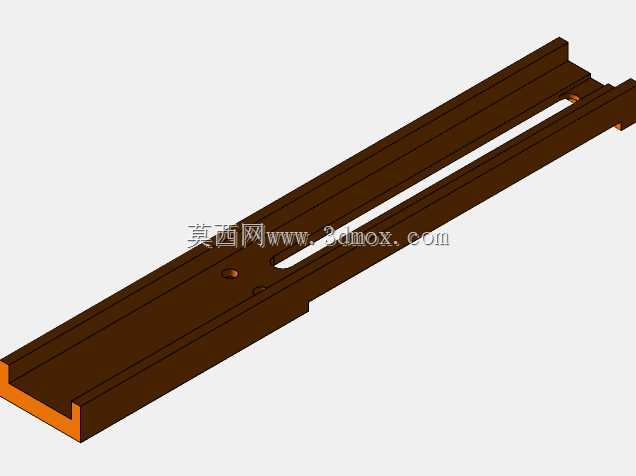

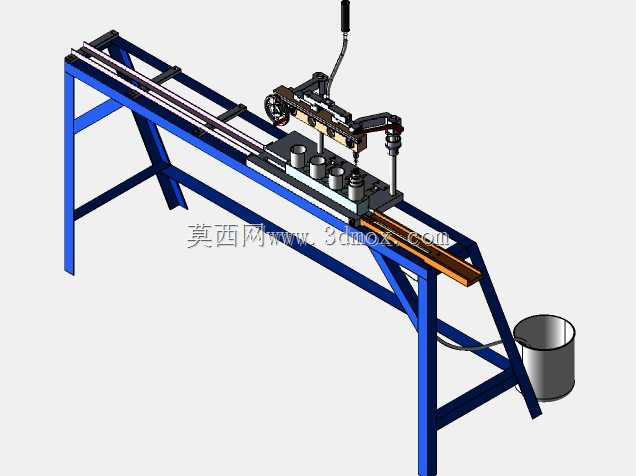

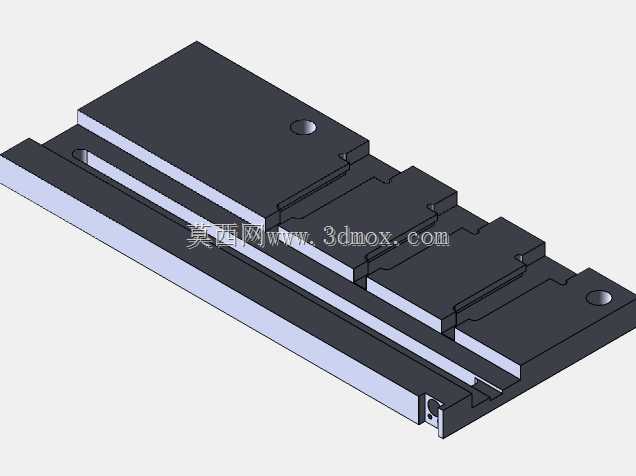

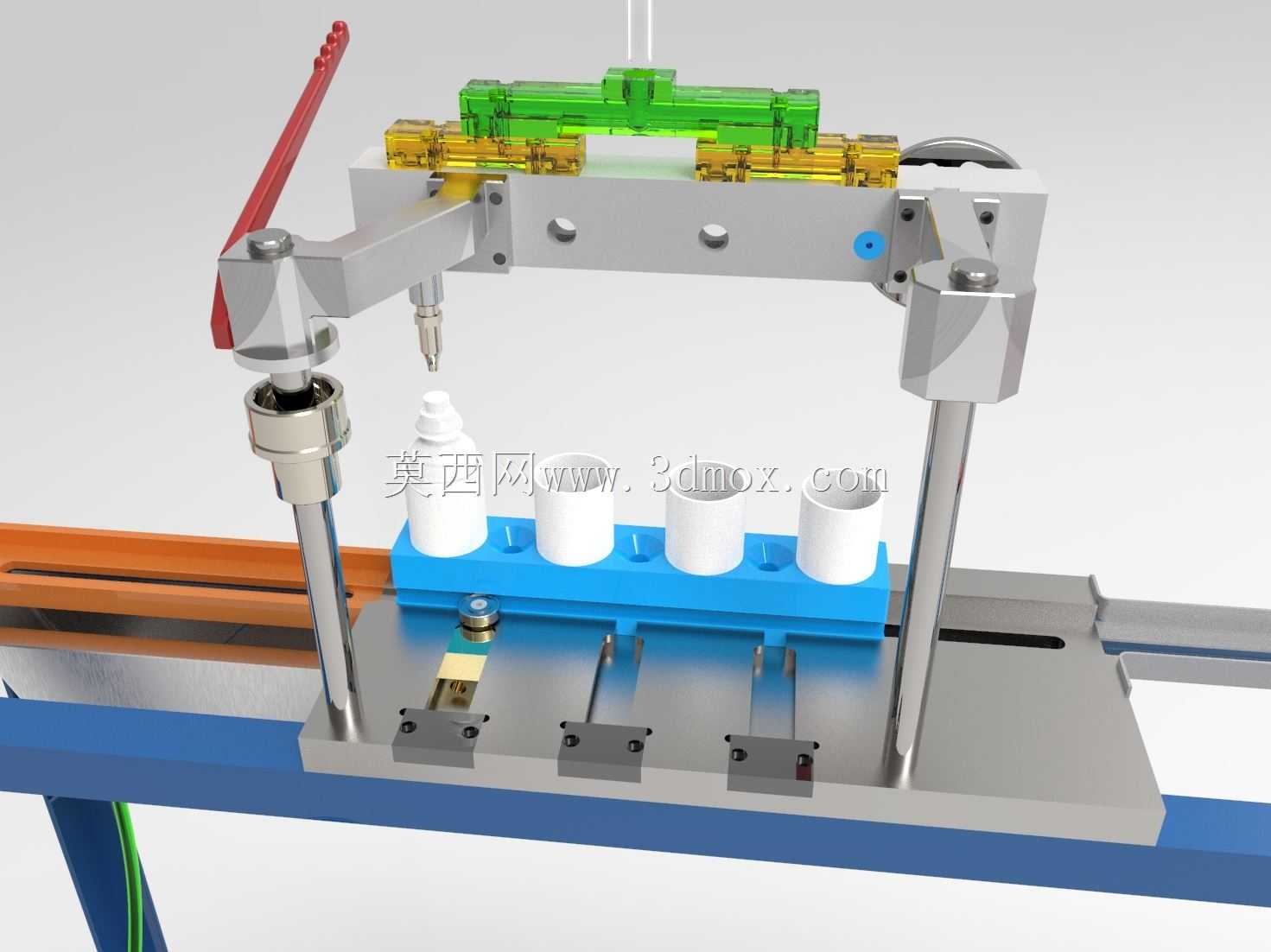

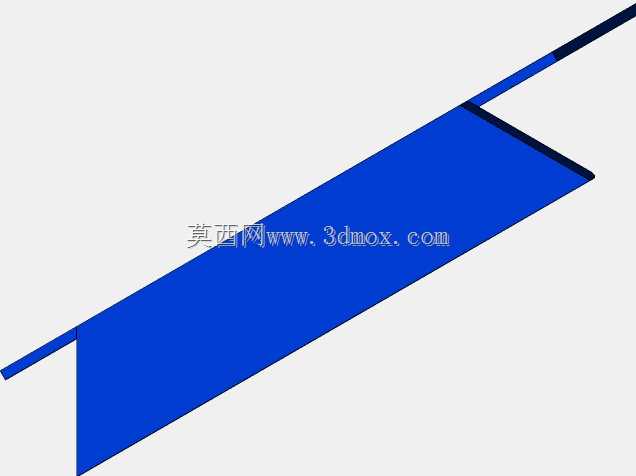

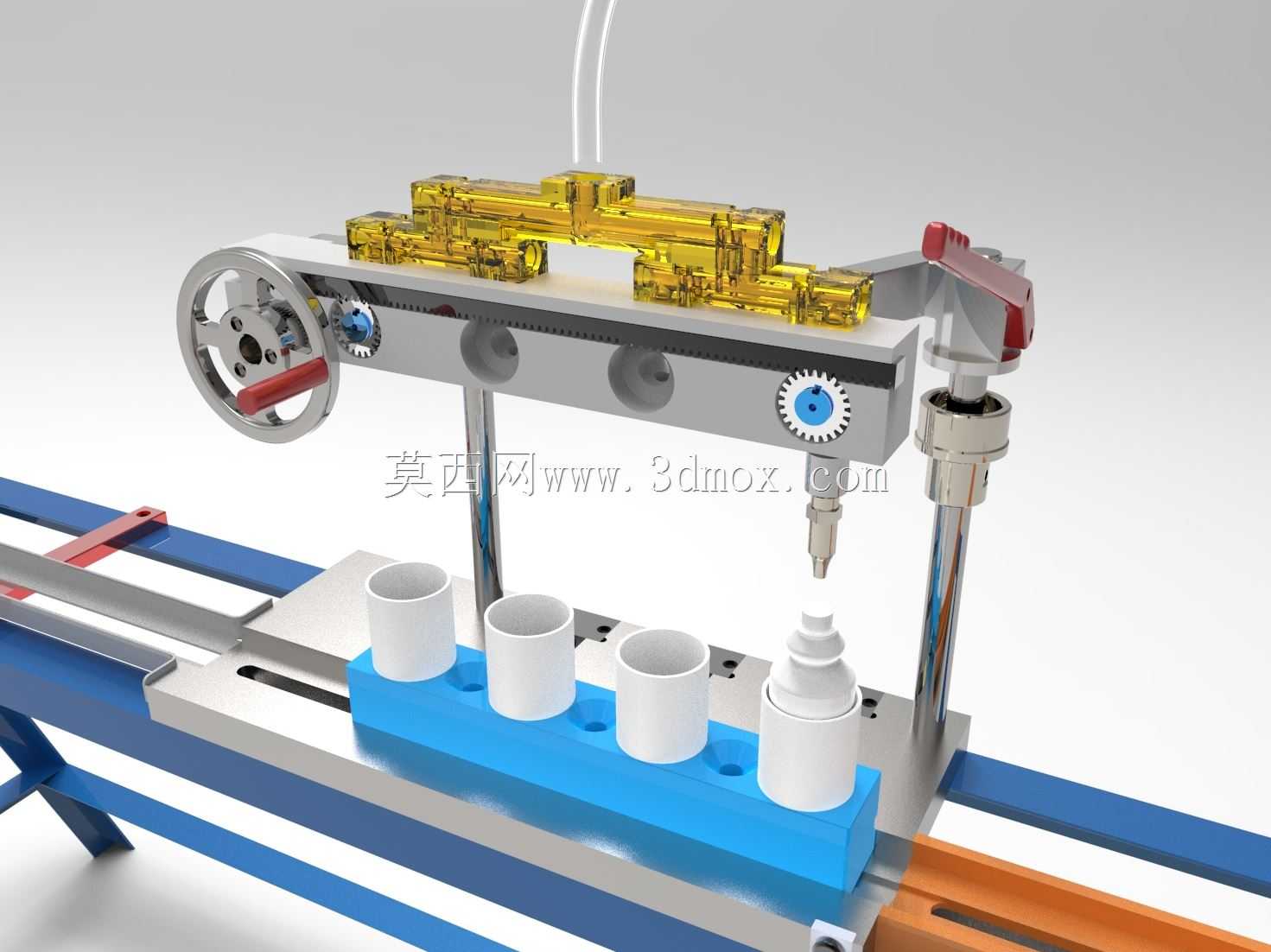

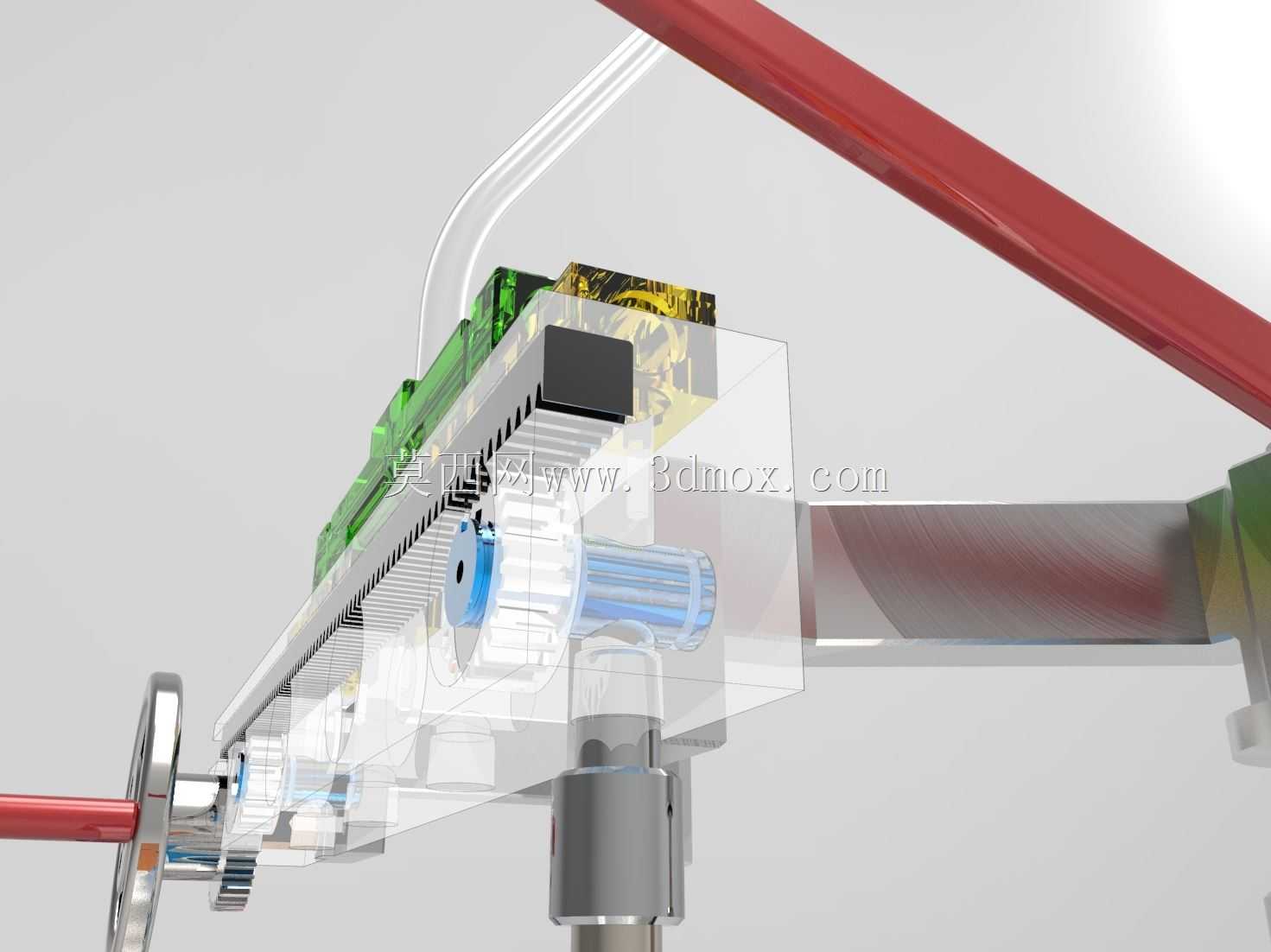

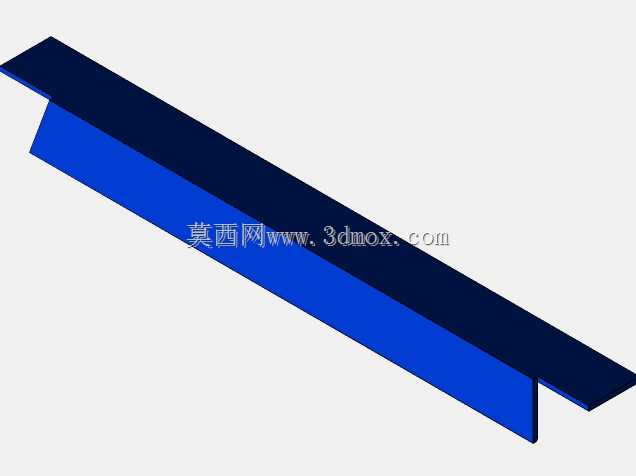

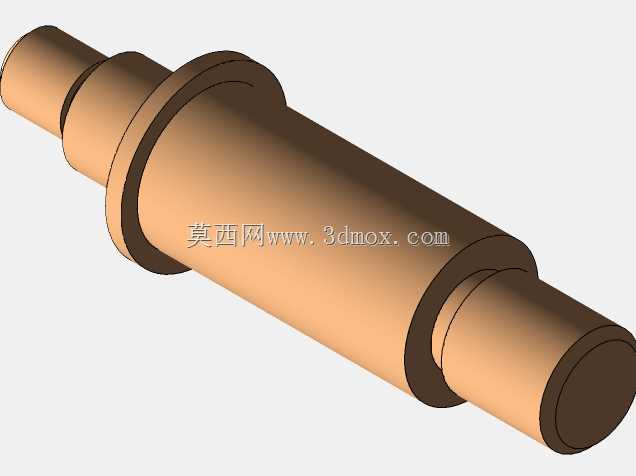

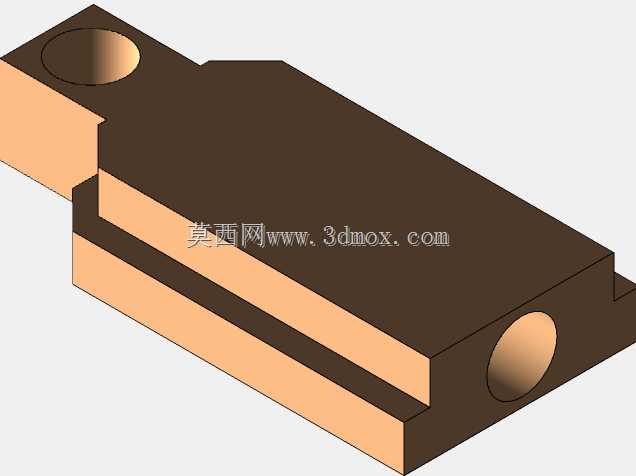

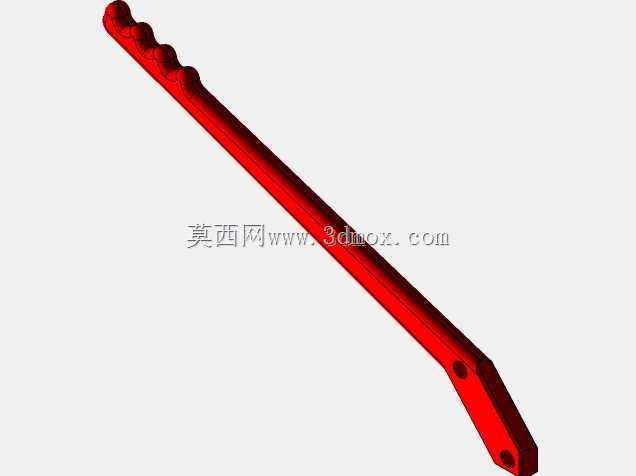

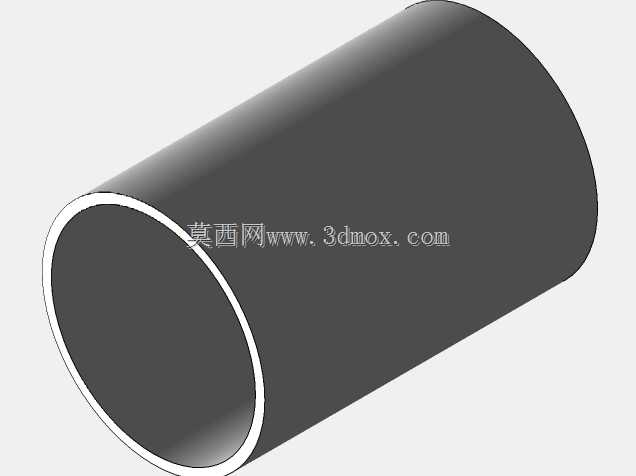

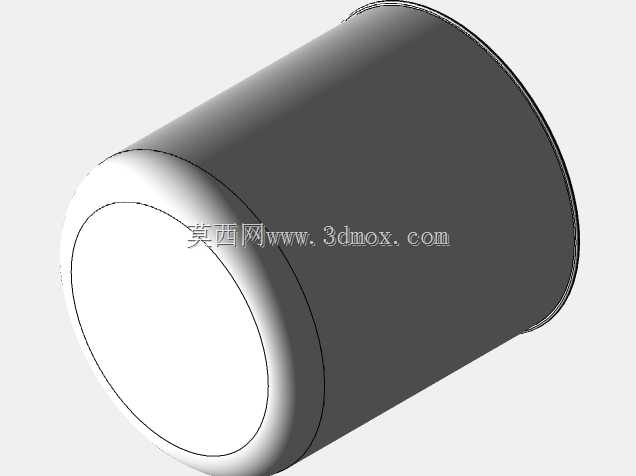

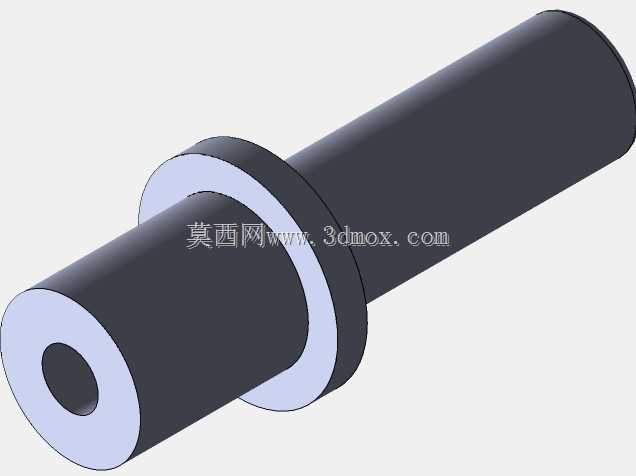

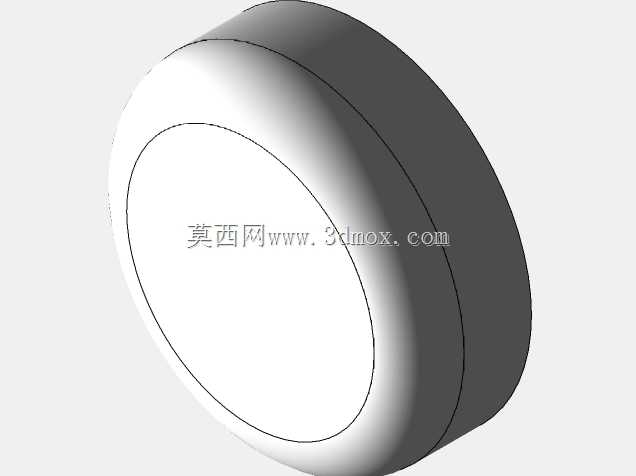

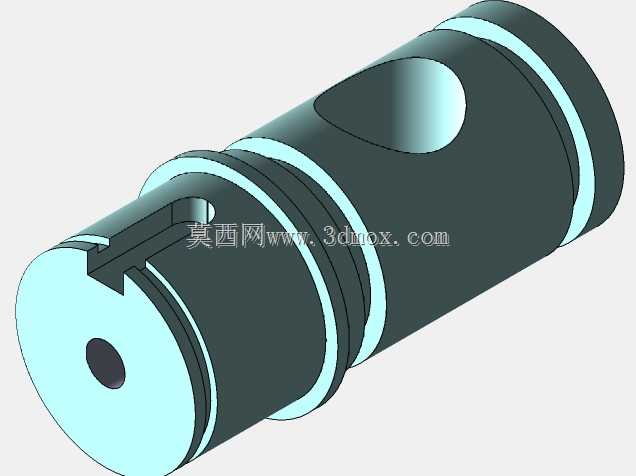

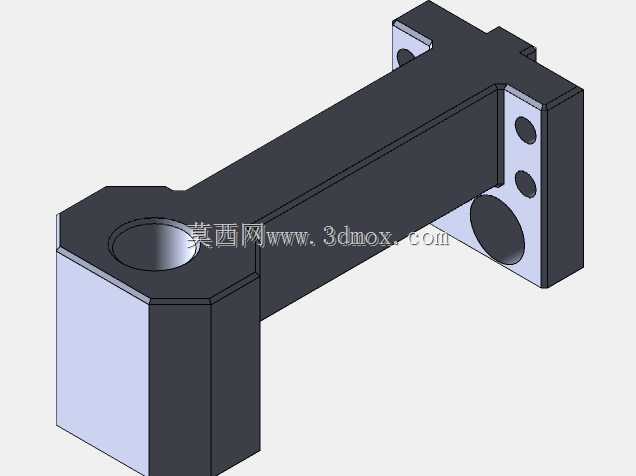

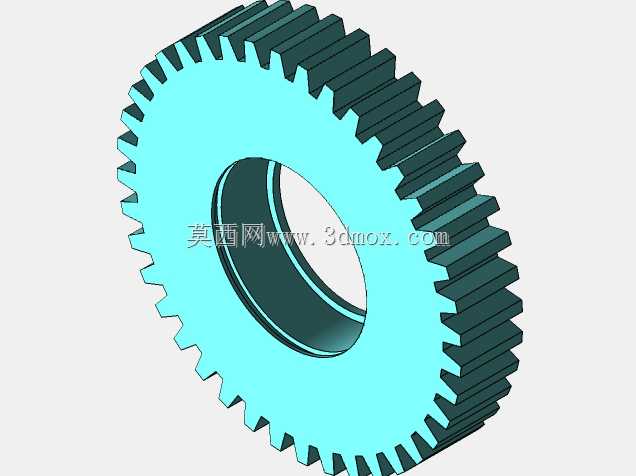

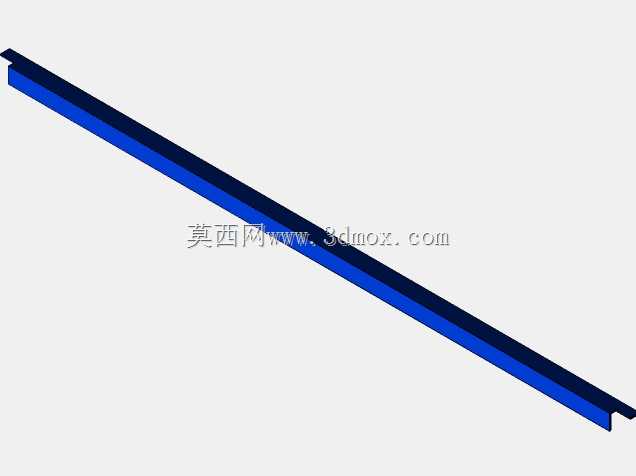

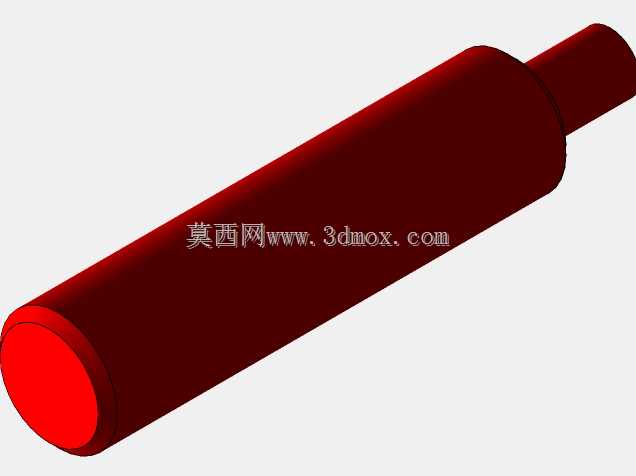

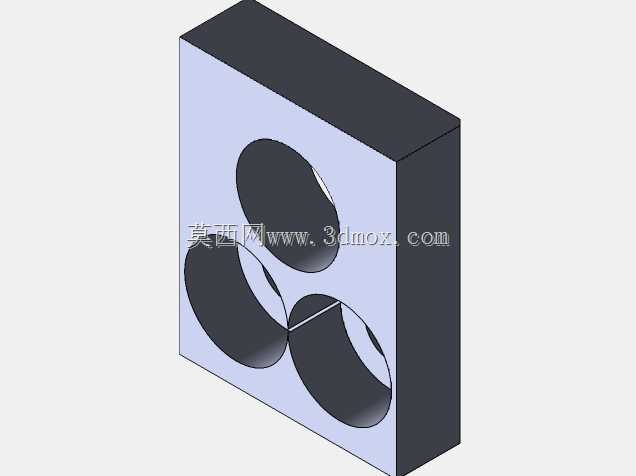

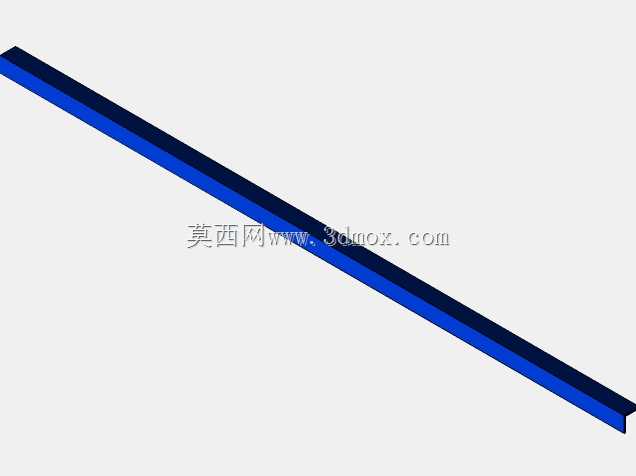

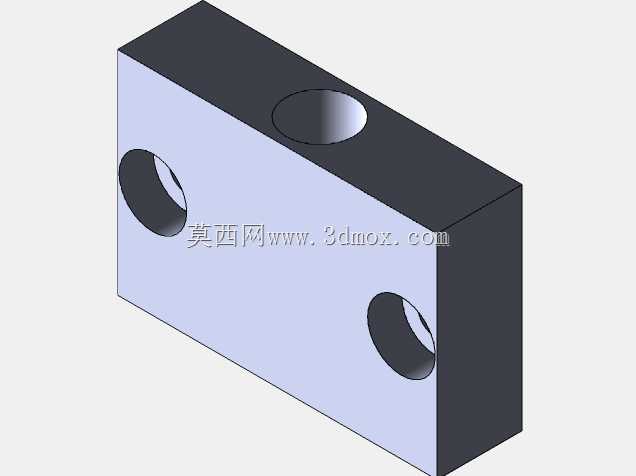

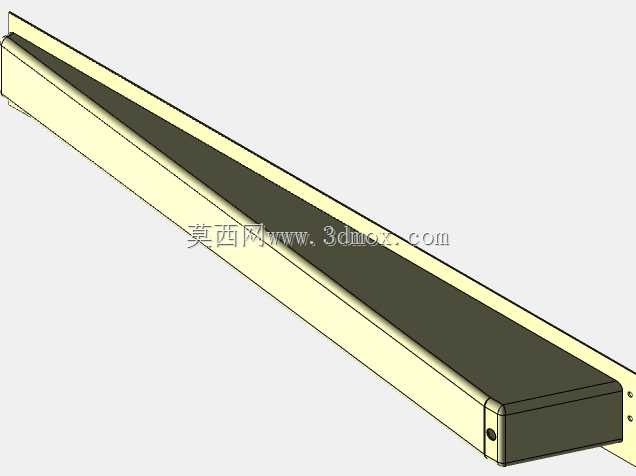

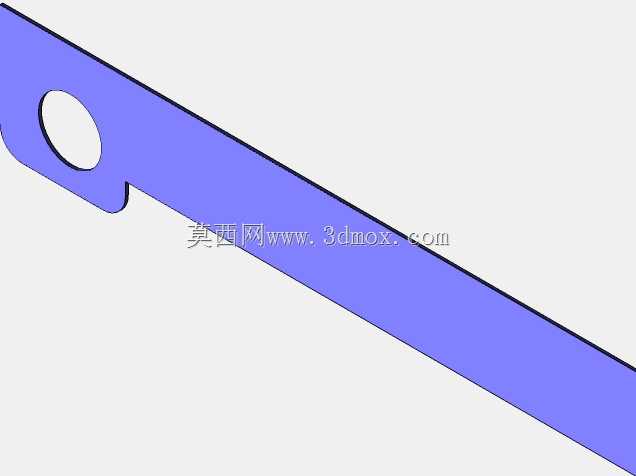

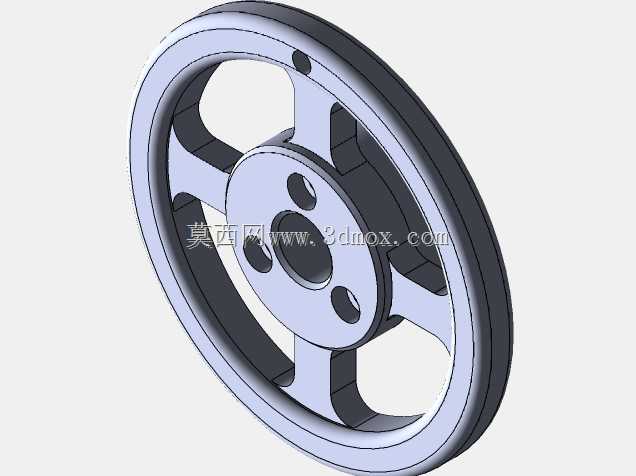

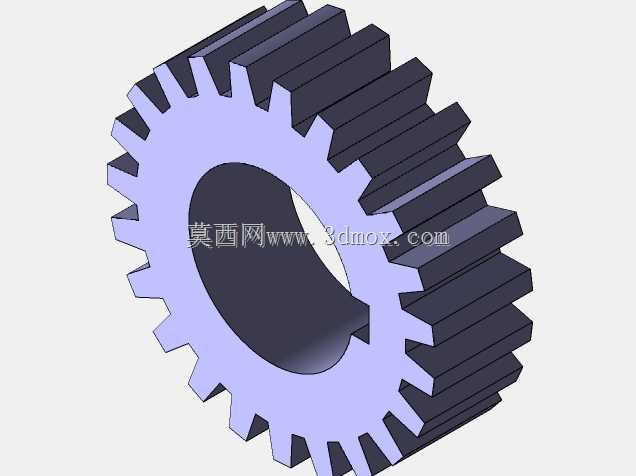

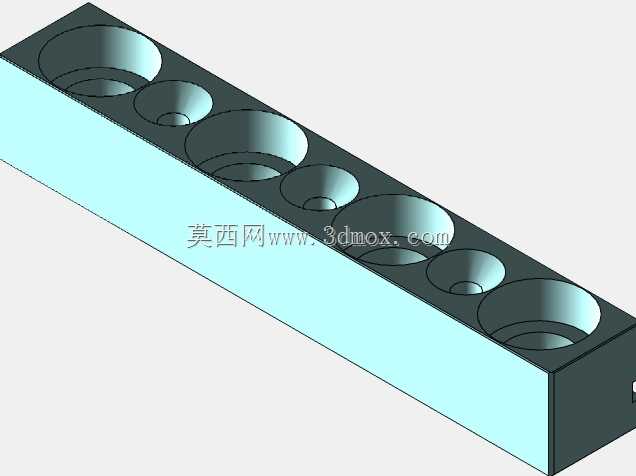

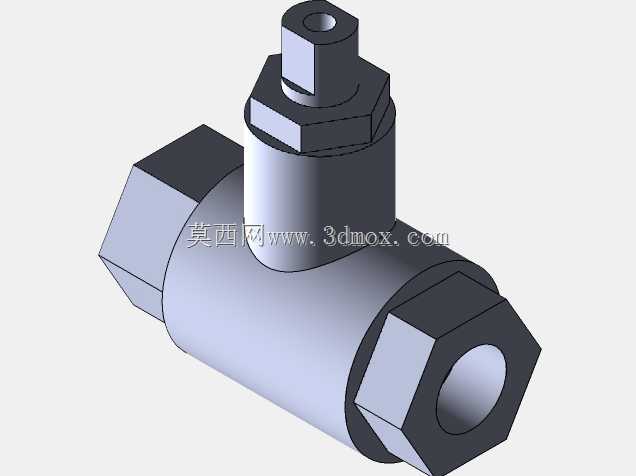

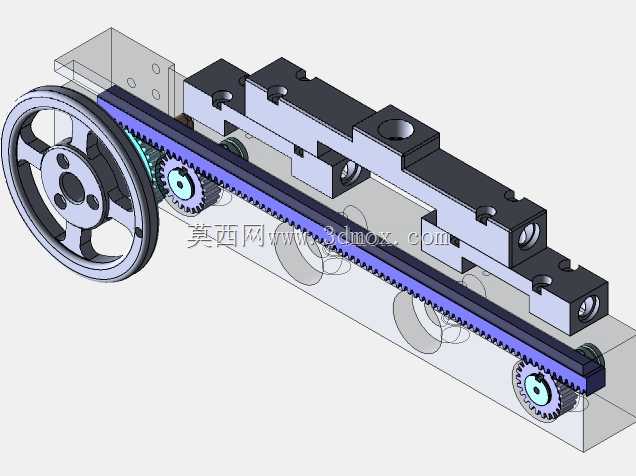

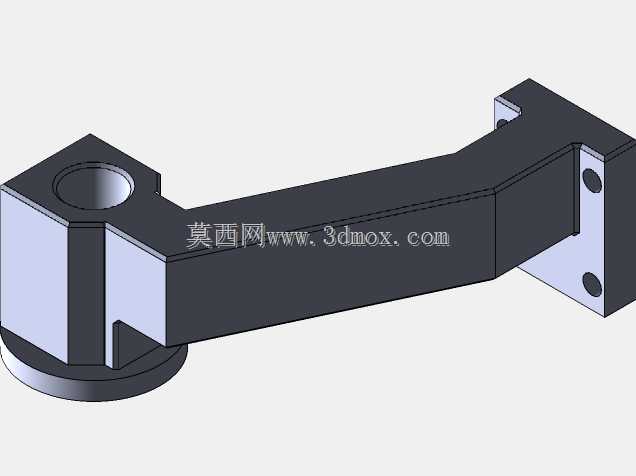

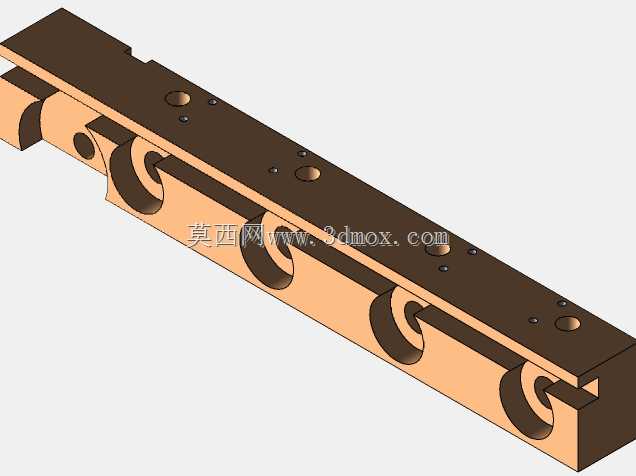

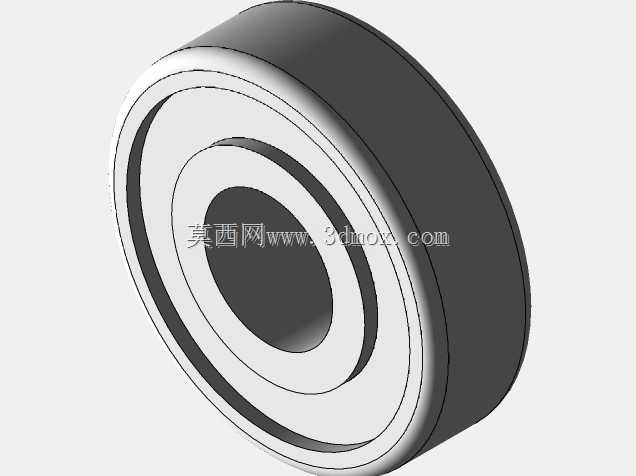

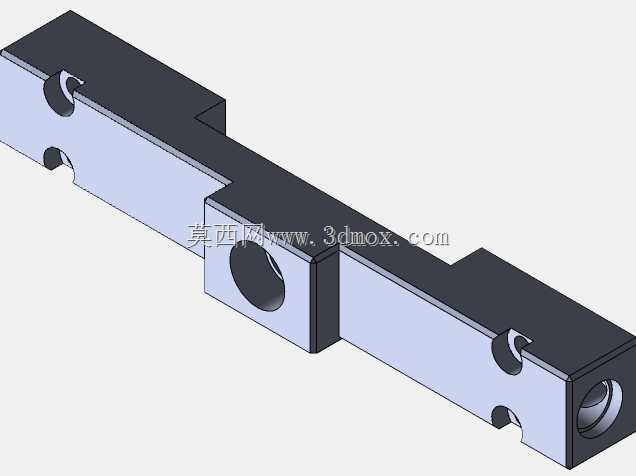

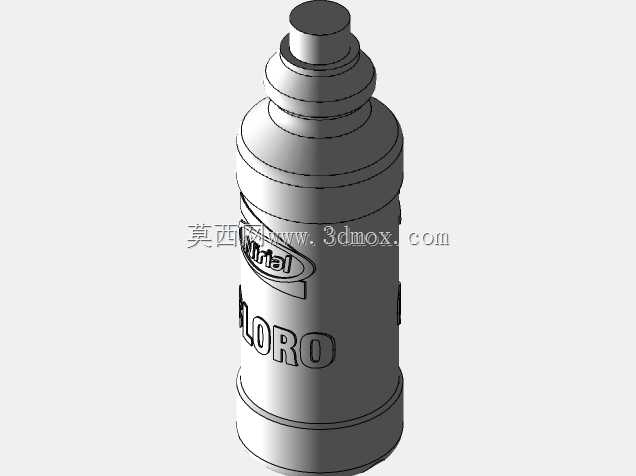

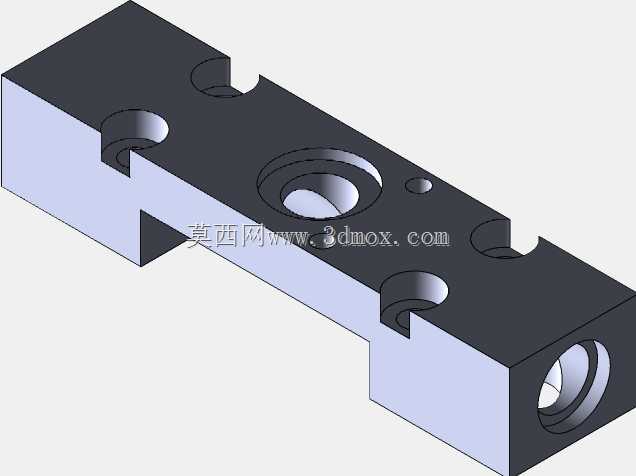

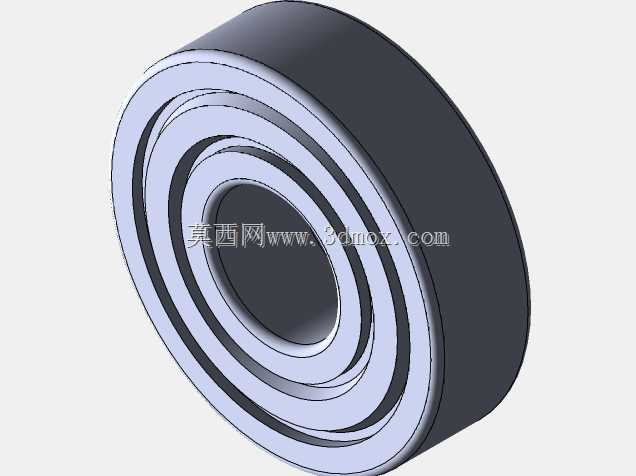

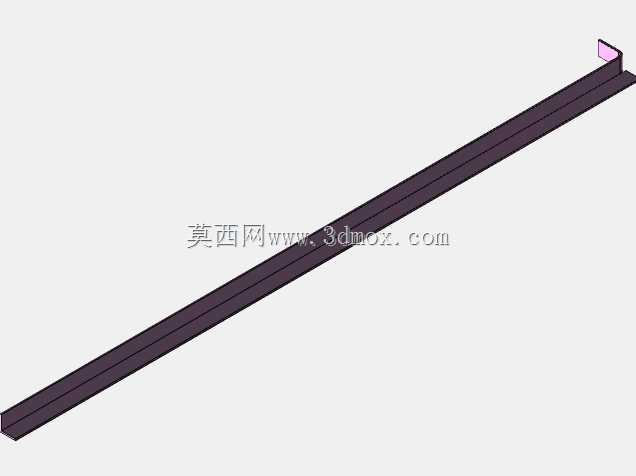

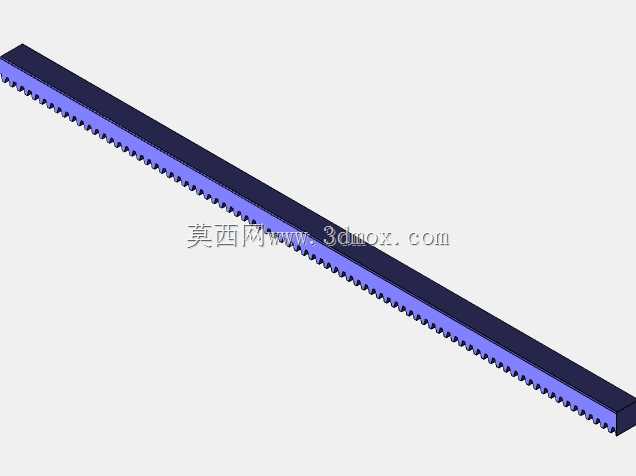

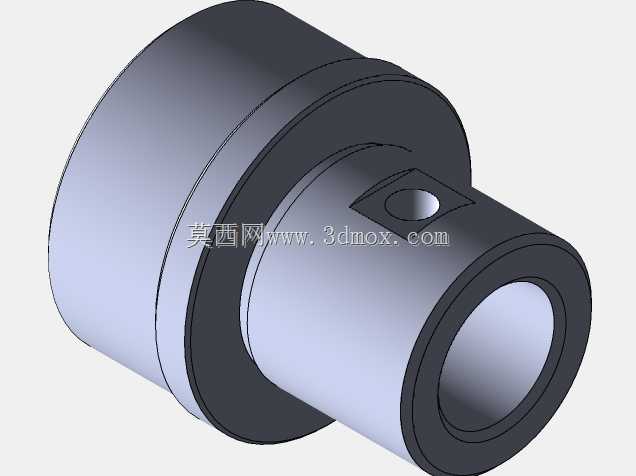

这款手动灌装设备面向小微作坊、家庭式生产场景设计，核心解决小批量瓶装液体灌装的低成本作业需求，无需配套气源、电源等复杂动力配套，仅通过人工操作即可完成灌装动作，适配小规模创业者的生产条件。设备采用长条形机架作为承载主体，机架采用型材焊接框架结构，底部设置横向支撑梁保证作业稳定性，整体安装边界可适配常规小型工作台面放置，无需额外预埋固定结构，挪动转移便捷。作业工位沿机架长度方向线性排布，单次可同时完成四个瓶体的灌装定位，输送轨道采用简易滑轨结构，人工推动载瓶滑台即可完成待灌瓶与灌装头的对位，相比单瓶逐个灌装的手动作业模式，能有效减少重复对位的辅助时间，提升小批量生产的作业效率。灌装执行单元集成在机架中部的安装台面上，设置手动操作手轮控制灌装阀的启闭与灌装量调节，配套的导流管路直接连通储料容器，灌装头采用下探式结构，对位时可伸入瓶口内部减少液体飞溅，针对低粘度液体的灌装场景可适配常规口径的塑料瓶、玻璃瓶容器。设计上优先考虑结构的简易性与易加工性，机架部分采用标准型材裁切焊接即可加工成型，大部分零部件可采用常规机加工方式制作，无需特殊定制的非标复杂零件，降低整机制造成本与维护难度。当前结构预留了部分细节优化空间，比如可在滑台位置增加定位销结构保证工位对位精度，也可在灌装头位置增加防滴漏挡板减少余液污染瓶身，使用者可根据自身灌装的物料特性、瓶体尺寸对定位工装、灌装行程做针对性调整，适配不同规格的瓶装产品灌装需求。设备侧边预留了管路走线空间，可根据需求加装小型导流槽收集洒落的液体，底部可放置接料桶承接废液，保持作业区域整洁。整体操作逻辑简单，无需复杂培训即可上手作业，适合小批量试生产、零散订单加工的使用场景，相比大型全自动灌装线，投入成本极低，且不占用大面积生产场地，可灵活适配多品类小批量的灌装作业需求。
