FH PEM型自紧螺纹螺柱结构设计

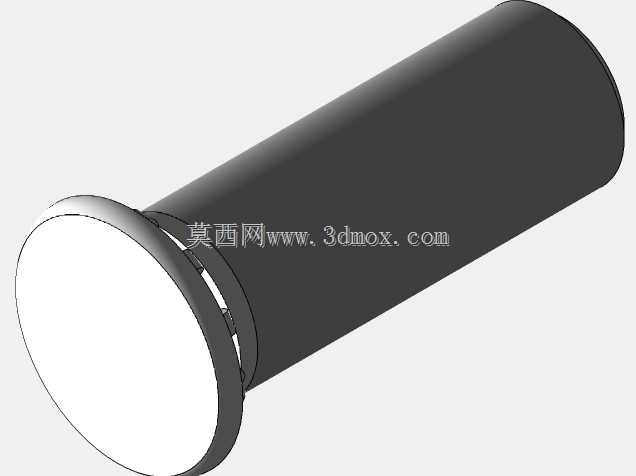

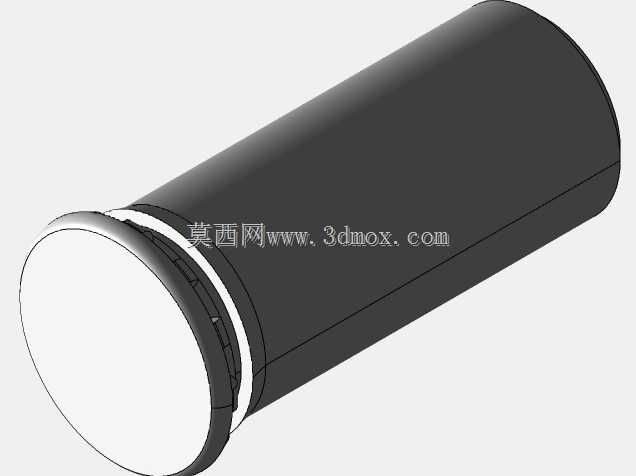

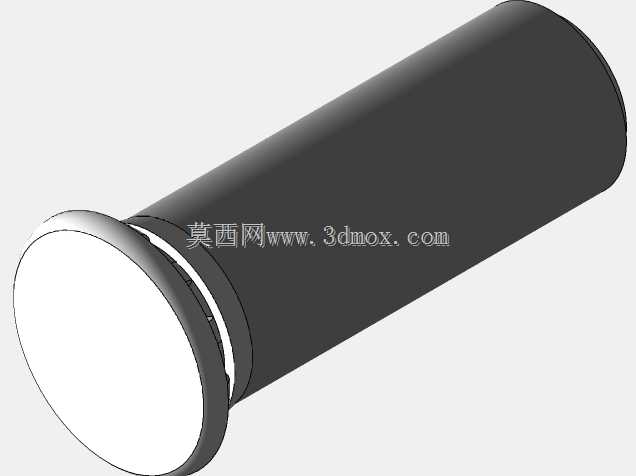

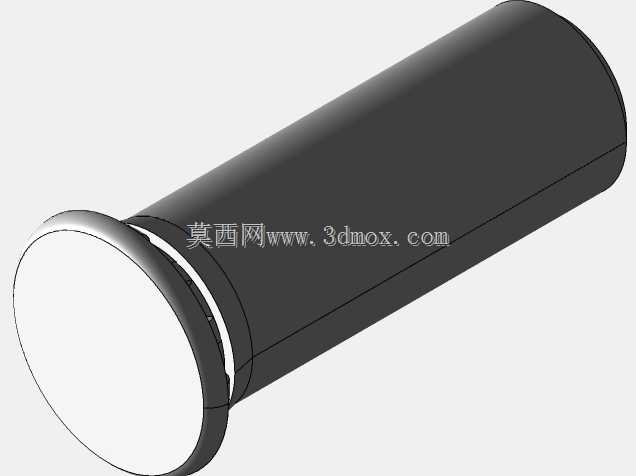

在钣金机柜、通讯设备壳体、新能源电池模组框架这类需要频繁拆装、对连接可靠性要求较高的装配场景中，压铆类自紧螺纹螺柱是应用频次极高的连接件，FH PEM型自紧螺纹螺柱正是针对薄板连接场景开发的典型紧固件。不同于需要焊接固定的传统螺柱，这类自紧螺柱通过压装工艺嵌入预设好安装孔的薄板基材中，安装时不需要在板材背面预留操作空间，仅从单侧完成压入即可实现牢固固定，对于厚度0.8mm到3mm不等的冷轧钢板、不锈钢板、铝合金板都有良好的适配性，能有效避免焊接螺柱带来的板材变形、焊渣残留、螺纹损伤等常见问题。从结构设计逻辑来看，这款螺柱的头部设计有滚花结构与定位台阶，压入板材时滚花齿会嵌入基材孔壁的金属组织中，形成极强的抗扭转阻力，避免后续装配螺丝时螺柱跟转；头部的环形压入槽则会在压装力作用下与板材表面紧密贴合，形成均匀的承压面，既可以控制螺柱压入后的端面突出量，也能分散装配时的压紧力，避免薄板材局部受压变形。螺柱的杆部为标准外螺纹结构，螺纹精度满足通用机械装配的公差要求，可适配对应规格的标准螺母、带内螺纹的功能件，实现多层板件、外接元器件的叠层固定。在实际选型应用中，需要重点关注螺柱的安装边界参数：首先是板材预冲孔的直径公差，必须控制在±0.05mm范围内，孔壁不能有毛刺、翻边，否则会导致压装后螺柱垂直度超差、抗扭拉力不足；其次是压装时的压入力需要匹配板材材质与厚度，针对不锈钢板需要适当提升压装力，确保滚花结构完全嵌入基材，针对软质铝合金板则要控制压装力上限，避免板材被压溃变形；最后是螺柱伸出板材背面的长度，需要根据被连接件的总厚度合理选择，确保螺纹啮合长度满足受力要求，避免螺纹啮合不足导致连接滑牙失效。这类螺柱在实际设备装配中，常被用于固定PCB板、电源模块、接地端子、内部走线支架等零部件，相比胶粘、焊接等连接方式，可拆卸重复装配的特性让设备后期维护、元器件更换的效率大幅提升，同时连接强度稳定，在振动工况下也不会出现松脱失效的问题。建模过程中需要重点还原头部滚花的齿形参数、压入槽的深度尺寸、螺纹的大中小径公差，以及头部与杆部的同轴度要求，确保模型导入装配体后可以直接用于干涉检查、装配工艺模拟，为实际生产中的压装工装设计、选型校核提供准确的三维数据参考。
