气动管路用快插式断开套筒锁紧接头

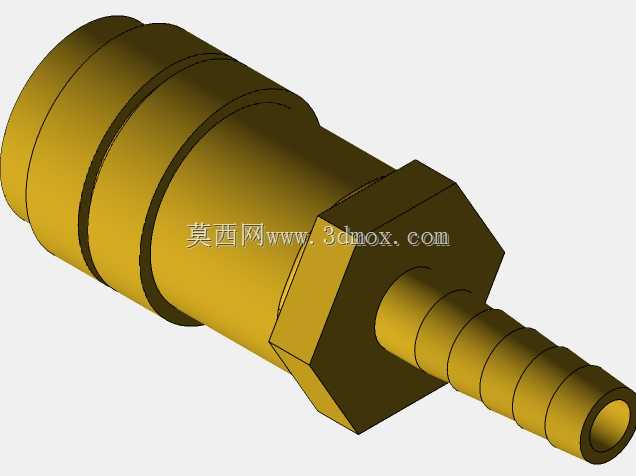

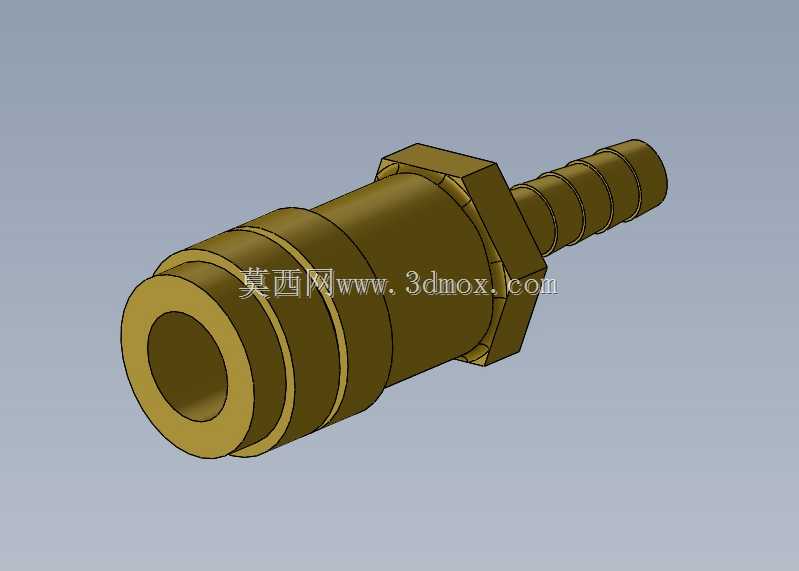

这款快断套筒锁紧结构，主要面向气动系统、低压流体输送管路的快速接驳场景，在小型自动化设备气路、实验室气路、小型气动工具接驳工位都有广泛应用，核心作用是实现管路的快速接通与断开，无需额外工具辅助即可完成操作，大幅降低管路拆装的时间成本。从结构设计来看，整体采用同轴回转体布局，一端为带多道环形倒钩的宝塔接头段，倒钩的锥度与环形槽深度经过匹配设计，插入橡胶或PU软管后，倒钩会嵌入软管内壁，配合喉箍紧固后可承受1MPa以内的工作压力，避免管路受压脱落；另一端为快插锁紧套筒段，内置的钢珠锁紧结构可在对接公头插入后自动卡入公头的环形卡槽，套筒外圈的防滑滚花段方便操作人员单手按压解锁，拔出公头时仅需向后推动套筒即可解除钢珠的锁紧约束，实现秒级断开。设计过程中特意做了两种接口配置的兼容结构，除了倒钩软管接头版本，还可替换为1/8NPT外螺纹接口，适配硬管管路或带内螺纹的设备端接口，两种配置的主体锁紧段结构完全通用，减少了零件种类，降低加工与备库成本。外形尺寸方面，主体最大外径控制在16mm以内，总长度不含接头段为42mm，安装时仅需预留直径20mm的操作空间，套筒的按压行程为4mm，操作时不会与周边密集排布的其他管路产生干涉。主体外表面做了钝化防锈处理，适配常规车间的潮湿工况，内部流道做了圆角过渡，避免直角台阶造成的流体压损，在0.6MPa的常规气动工作压力下，流道压损不超过0.02MPa，不会影响末端气动元件的工作压力稳定性。需要注意的是，该结构仅适配对应规格的标准快插公头，对接时需确认公头的卡槽尺寸与钢珠位置匹配，避免强行插入造成锁紧结构损坏，日常维护时仅需定期清理套筒缝隙内的灰尘杂质，即可保证锁紧动作的顺畅性，无需额外加注润滑脂，避免润滑脂混入管路污染输送介质。
