汽车底部巢总成修边垫圈瓶装配结构

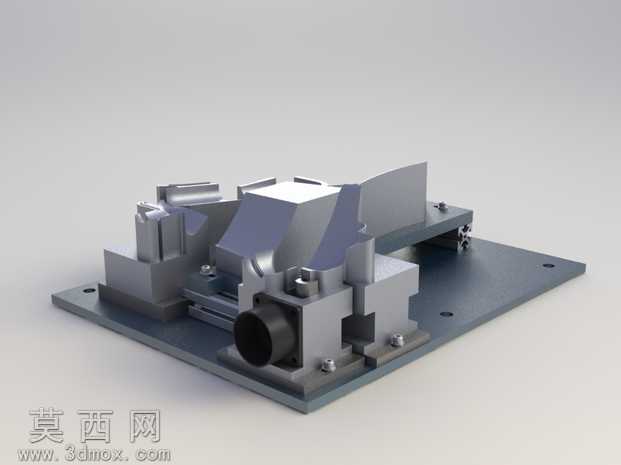

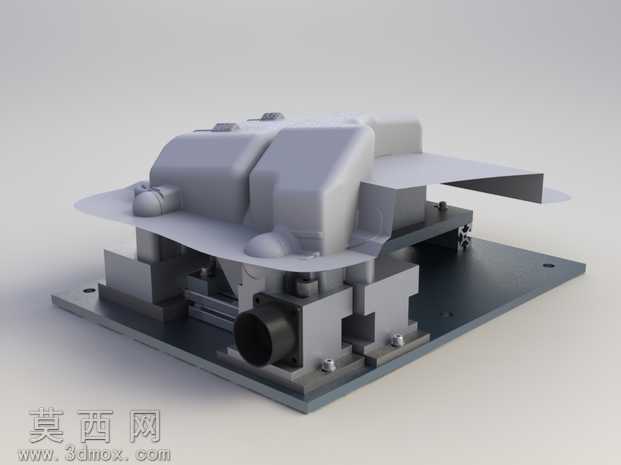

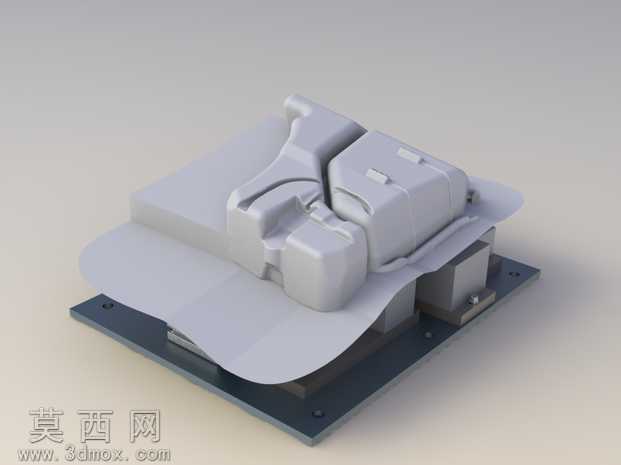

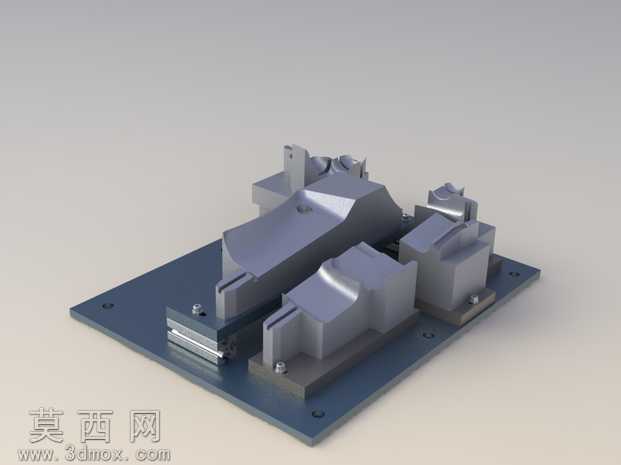

本作品为汽车配套的底部巢总成修边垫圈瓶装配结构三维模型，整体建模过程严格遵循汽车零部件装配的实际尺寸规范，采用自底向上的装配建模思路完成全结构搭建。建模阶段首先完成底部安装基板的特征绘制，通过拉伸、切除命令构建基板上的定位孔、安装沉台、限位卡槽等细节特征，确保基板的安装基准完全匹配实车装配的公差要求；随后针对修边垫圈瓶主体进行建模，通过多组曲面放样、加厚、圆角过渡命令还原吹塑成型的瓶体曲面形态，精准复刻瓶体上的定位凸台、卡扣结构、避让凹槽，保证瓶体与基座安装时的贴合度与定位精度。模型还完整构建了总成内部的支撑垫块、限位压片、紧固件等附属零件，所有零件间的装配约束完全按照实际装配逻辑设置，包含重合、同轴、距离等约束类型，可实现完整的装配干涉检查，验证各部件在装配状态下无结构冲突。材质渲染阶段，针对不同部件赋予对应材质属性：底部金属基板赋予哑光冷轧钢板材质，调整金属粗糙度、反射参数还原金属基板的哑光质感；吹塑瓶体赋予浅灰色硬质塑料材质，添加轻微的塑料漫反射效果与细微的表面颗粒质感，还原吹塑塑件的真实表面状态；内部支撑垫块赋予工程塑料材质，紧固件赋予镀锌金属材质，通过场景布光添加柔和的环境漫反射与主光源阴影，渲染出的效果图清晰展现各部件的结构层次与装配关系。设计过程中重点考量了瓶体安装的牢固性与位置准确性，针对原有结构中易出现的穹顶剪切、瓶体受冲击移位的问题，在基座与瓶体的配合位置优化了限位结构的形态，增加了多点位的支撑与卡扣限位，既保证瓶体安装后的位置精度，也能提升总成在使用过程中抗冲击、防移位的性能，整个模型结构完整，细节还原度高，可用于汽车零部件装配结构验证、吹塑塑件结构参考、相关工装设计的参考依据。
