内螺纹连接90度肘形弯管结构设计

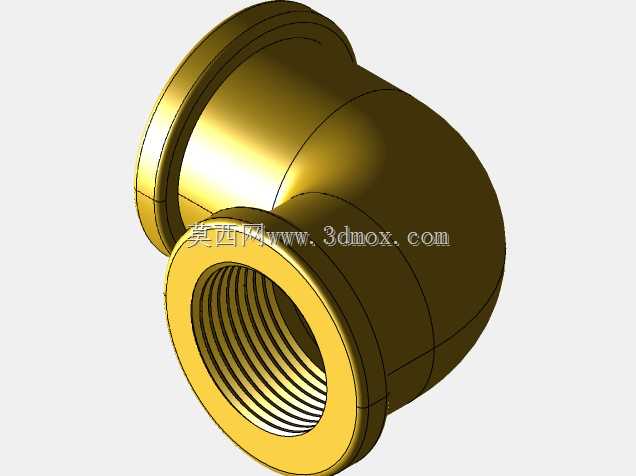

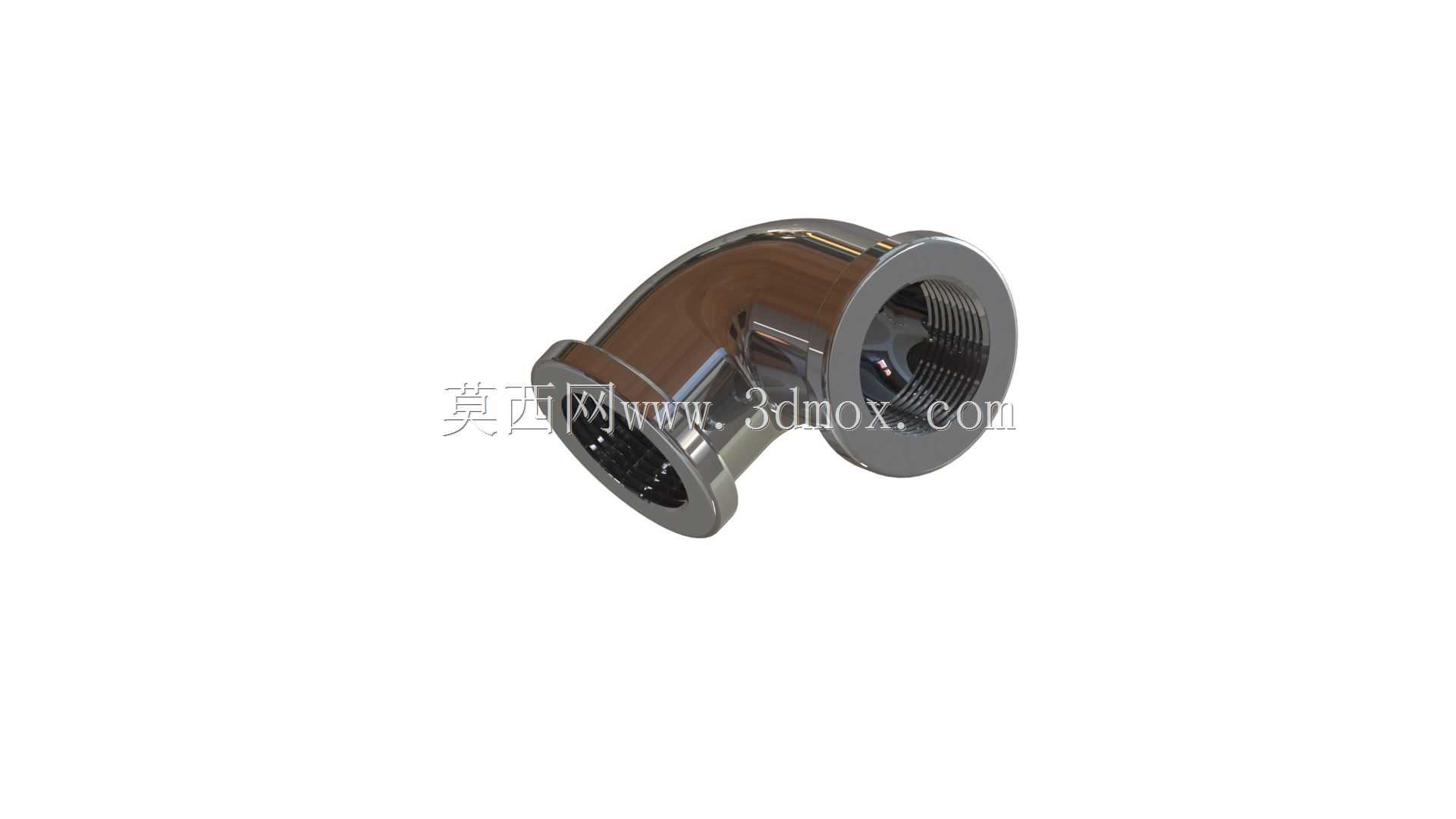

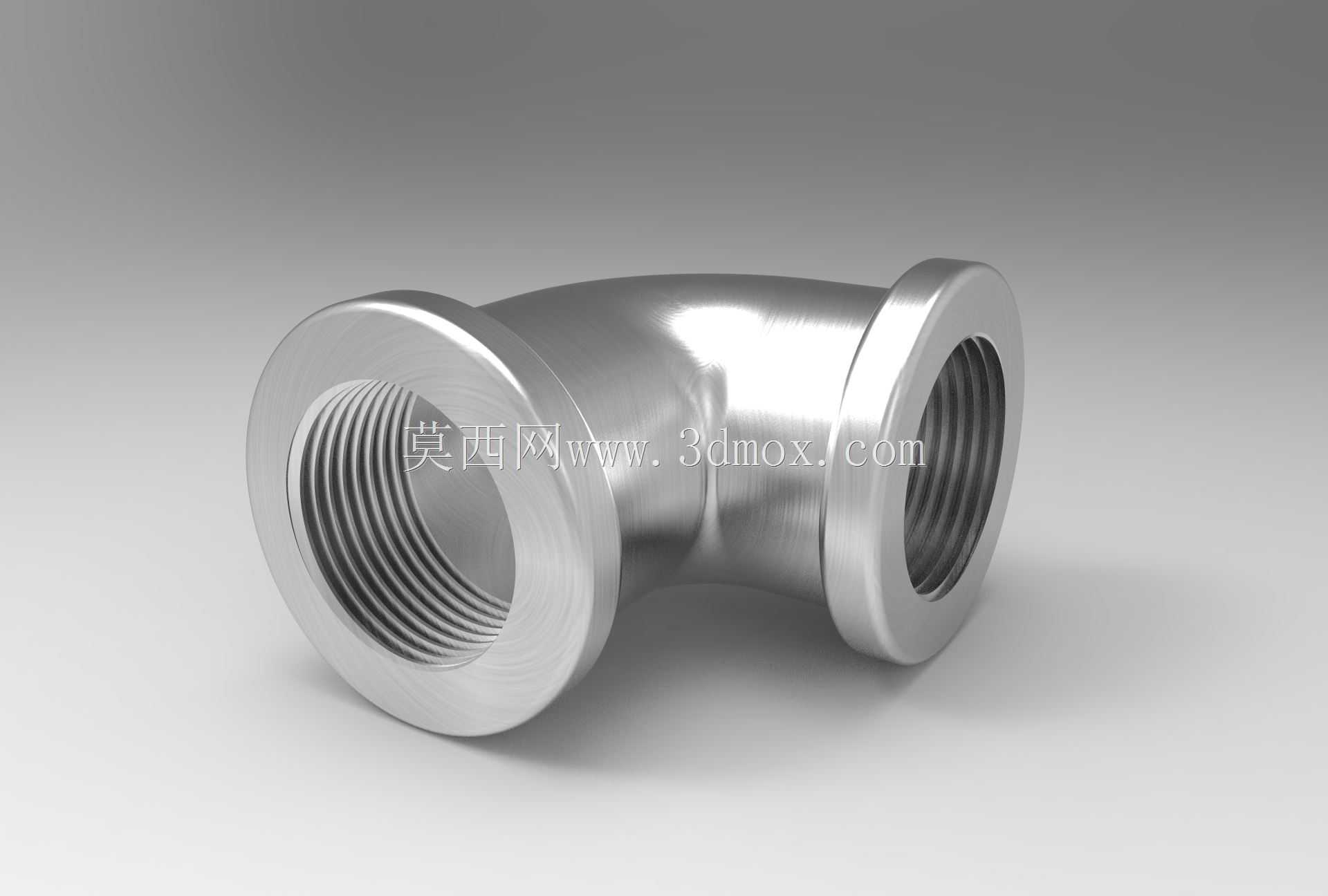

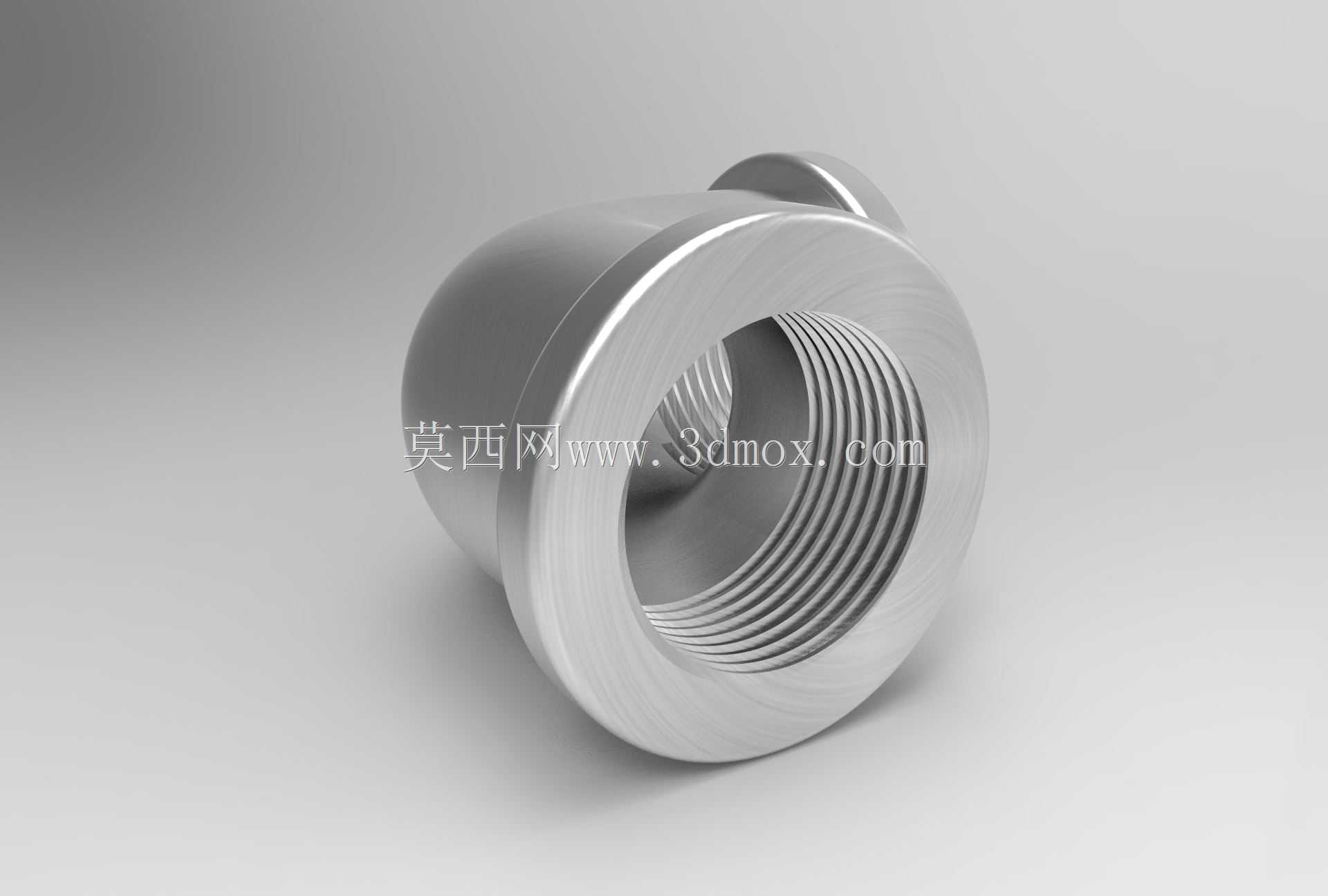

在民用给排水、工业流体输送、液压动力管路、气动控制系统等诸多场景中，管路走向受安装空间、设备接口位置限制，往往需要做90度转向衔接，这类肘形弯管就是管路系统里承担转向连接功能的核心基础零件。日常做管路布局时，很多新手容易忽略弯管的流道过渡设计，直接采用直角转弯结构，实际运行时会在转角处形成明显的流体紊流区，不仅会提升管路整体的流阻损失，在高压输送工况下还容易在转角内侧形成气蚀或者冲蚀磨损，大幅缩短管路的使用寿命。这款肘形弯管在设计时特意将转角处的流道做了圆弧平滑过渡，内壁曲率经过反复校核，既保证了转向角度的精度，又尽可能降低流体经过时的局部阻力，减少输送过程中的压力损耗。两端采用标准内螺纹接口，适配同规格的外螺纹管道或者接头，安装时不需要额外焊接，仅需配合生料带或者密封垫圈就能完成密封连接，后期维护拆卸也十分方便，适合需要经常拆装调整的管路布局场景。从结构外形来看，弯管两端的法兰式凸台结构做了加厚处理，一方面是为了给内螺纹提供足够的啮合长度，保证连接后的抗拉、抗扭强度，避免管路受外力拉扯时出现螺纹滑牙、接口脱落的问题；另一方面凸台的端面经过平整度处理，安装时和对接接头的端面贴合紧密，能有效降低密封失效的概率。弯管的主体壁厚根据常规公称压力下的强度要求做了匹配，既不会因为壁厚过薄导致承压能力不足，也不会因为壁厚过大造成材料浪费、整体重量过高的问题。建模过程中先确定两端接口的中心距参数，这个尺寸直接决定了弯管安装后的空间占位，做设备整体布局时需要提前预留对应的安装边界，避免和周边的其他零部件产生干涉。流道部分采用扫掠特征生成，保证整个转角段的内壁光滑连续，没有台阶或者突变结构，螺纹部分按照标准管螺纹的牙型参数建模，啮合公差控制在合理范围内，既保证安装时的旋合顺畅度，又不会因为间隙过大导致密封性能下降。实际选型应用时，需要根据输送介质的类型、工作压力、工作温度匹配对应的材质，常规给排水场景可以选用镀锌铸铁或者PPH材质，液压油、高压气体输送场景则需要选用不锈钢或者锻造碳钢材质，配合对应的螺纹密封形式，满足不同工况的使用要求。这类弯管虽然属于管路系统里的小型基础零件，但它的结构精度、流道设计合理性会直接影响整个管路系统的运行稳定性，建模时不能只做外形示意，需要严格匹配对应的安装尺寸、螺纹参数，才能保证后续生产或者装配时不会出现适配问题。
