SKF6202单列深沟球轴承结构设计

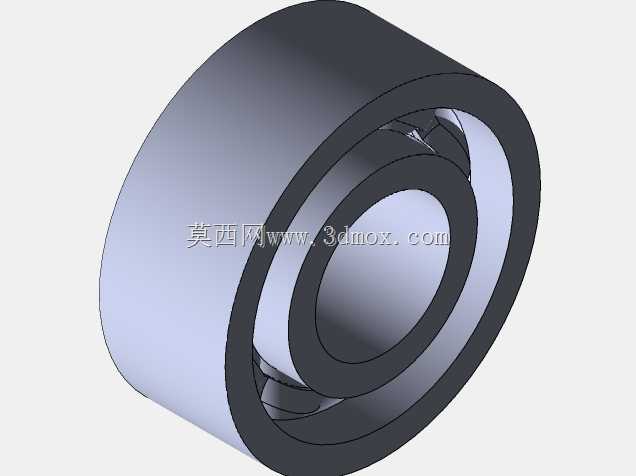

在各类中小型旋转传动机构的设计选型中，单列深沟球轴承是应用覆盖范围极广的支撑类部件，这款6202型深沟球轴承的三维结构完整还原了实体零件的装配关系，可直接用于设备装配干涉校验、支撑位载荷模拟等设计环节。从实际工程场景来看，这类轴承常被用在中小型电机输出端、小型输送机托辊支撑、家用机电产品旋转轴、普通机床轻载进给轴、自行车花鼓结构等位置，主要承担径向载荷，同时可承受一定比例的双向轴向载荷，在转速适中、载荷平稳的工况下能长期保持稳定的旋转精度，不需要复杂的配套润滑维护结构。

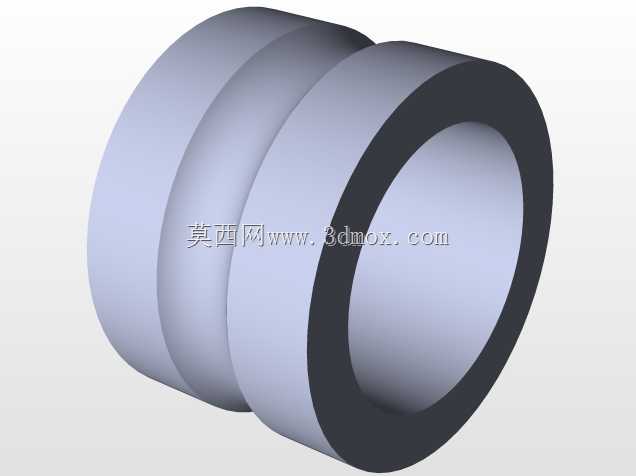

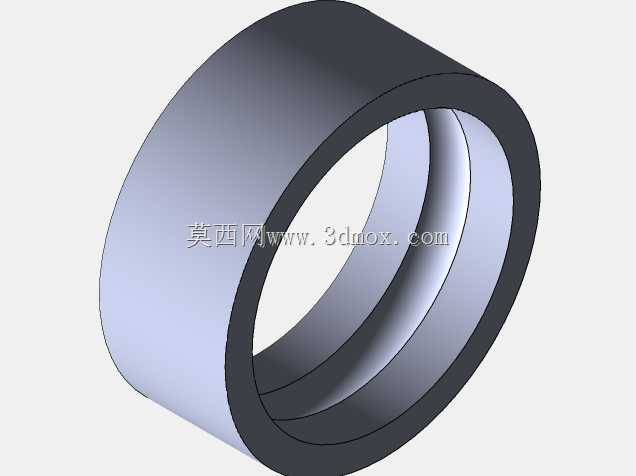

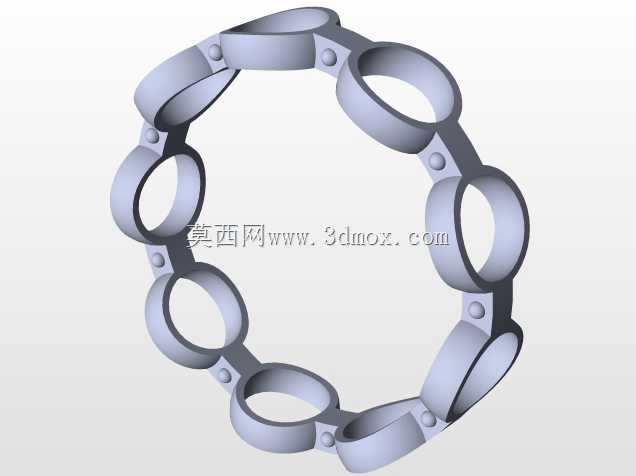

从结构设计逻辑来看，该轴承采用典型的单列深沟滚道设计，内圈与外圈的滚道曲率略大于钢球直径，保证钢球在滚道内可顺畅滚动同时保留足够的接触面积，均匀分散接触面的接触应力；保持架采用冲压浪形结构，将每粒钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生滑动摩擦，同时控制钢球的轴向窜动间隙，保证整体旋转的同轴度。建模过程中严格遵循实际零件的尺寸边界，外径35mm、内径15mm、宽度14mm的外形尺寸完全对应实体零件的安装公差基准，内圈内径与轴的配合选用基孔制过渡配合，外圈外径与轴承座孔的配合选用基轴制间隙配合，安装时不需要额外调整预紧量，靠端盖或者轴用挡圈即可完成轴向定位，适配绝大多数常规安装空间的设计要求。

在三维建模的细节处理上，模型还原了内外圈的倒角结构、滚道的磨削退刀槽、保持架的铆接结构，所有配合面的尺寸公差带都按照实际轴承的精度等级做了对应预留，在做整机装配仿真时，可以直接调用该模型完成轴承位的装配校验，不需要额外调整安装位的尺寸参数。这类轴承的密封结构根据使用场景可选开式、双面铁封或者双面胶封版本，本次建模的开式结构适用于有定期润滑维护、环境洁净度较好的设备内部安装位，如果应用在多粉尘、有溅水的工况，可直接在现有模型基础上加装密封盖结构，不需要修改内外圈的主体尺寸。

从选型适配角度来说，该型号轴承的额定动载荷、额定静载荷参数完全匹配轻载中速的传动场景，设计时不需要额外计算滚道接触应力，只要确认安装位的轴径、座孔尺寸与轴承尺寸匹配，轴的旋转转速在轴承允许的极限转速范围内，即可直接选用，不需要做定制化的结构修改。模型的装配层级清晰，内圈、钢球、保持架、外圈都为独立可编辑的实体，可单独拆分用于做轴承的失效模拟、接触应力有限元分析，也可直接导出到装配体中完成整机的运动仿真，验证旋转过程中与周边密封件、端盖、轴肩的间隙是否符合设计要求。
