汽车无骨柔性雨刮片结构设计

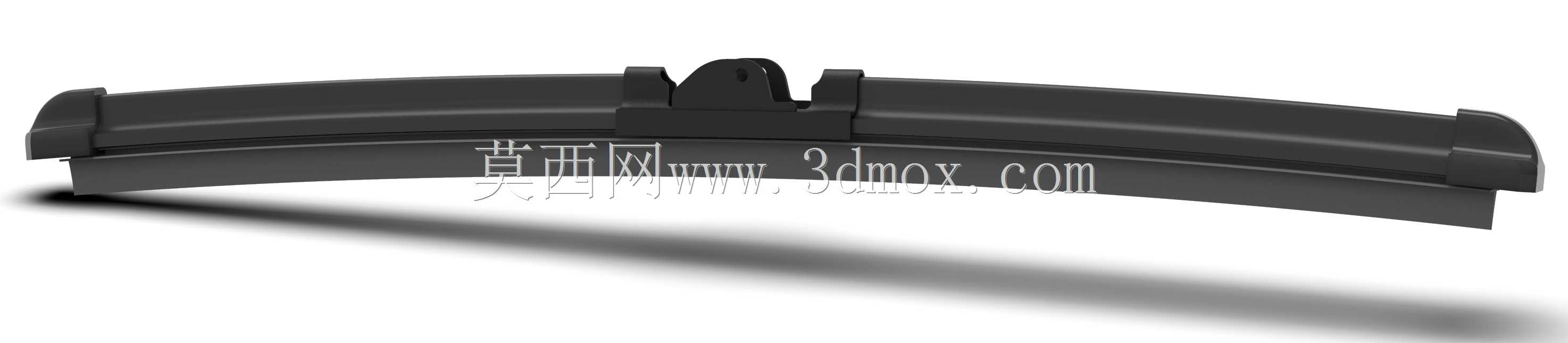

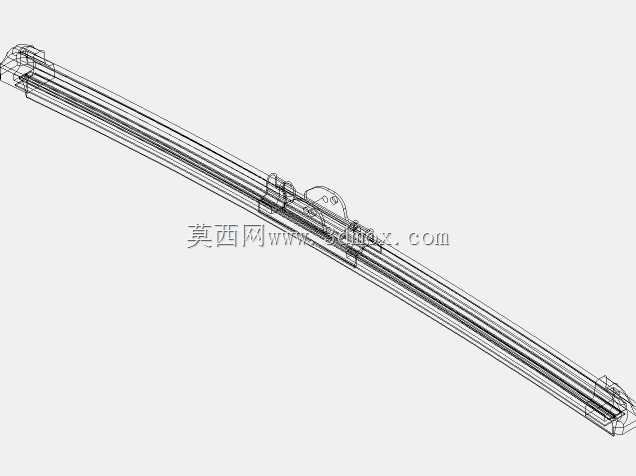

日常车辆行驶过程中，前挡风玻璃的视线清晰度直接关系到驾驶安全，雨刮片作为直接接触玻璃完成刮拭作业的终端部件，其结构合理性直接决定雨天、扬尘、玻璃清洁工况下的刮净度与使用寿命。这款柔性雨刮片采用整段式弹性钢片作为内部支撑骨架，区别于传统多节点有骨雨刮的分段压力结构，能够将刮臂施加的下压力均匀分散到整个刮片长度方向，避免传统结构易出现的局部压力过大刮伤玻璃、局部压力不足残留水痕的问题。从安装边界来看，这款雨刮片适配主流U型接口的雨刮臂，安装卡扣的卡位尺寸符合通用车用雨刮接口的公差要求，更换时无需额外改装转接件，直接对准卡位卡入即可完成固定，刮片整体弧度经过风挡玻璃曲面拟合设计，自然状态下的弯曲曲率匹配多数家用轿车前挡的曲面弧度，安装后胶条唇口能够完全贴合玻璃表面，不会出现两端翘起、中间悬空的情况。胶条部分采用双层结构设计，与玻璃接触的刮拭唇口做了薄边处理，能够降低刮动过程中的摩擦阻力，减少工作时的抖动与异响，与骨架连接的基座部分硬度更高，能够可靠卡入钢片骨架的卡槽内，避免长期往复运动后胶条移位脱落。在实际使用场景中，这类柔性雨刮片除了应对雨天刮除雨水的常规需求，还能配合玻璃水完成扬尘、虫胶、浮尘的刮除作业，整段式的结构在高速行驶时能够更好地分散气流带来的升力，避免高速工况下刮片被气流抬起导致刮拭失效的问题。设计过程中需要重点考量胶条的压缩量控制，刮臂压力作用下胶条唇口的垂直压缩量需要控制在合理区间，压缩量过大会增大摩擦阻力加快胶条磨损，压缩量不足则无法填满玻璃微观不平整的表面，容易出现水痕残留。同时骨架两侧的端盖做了圆弧过渡处理，既能够固定内部钢片与胶条的相对位置，也能避免端部尖锐结构长期使用后出现锈蚀、刮伤玻璃的风险，卡扣位置的加强筋设计提升了连接部位的结构强度，避免长期往复摆动后卡扣出现断裂脱落的问题。
