带气动面板支架的工业防护箱体结构

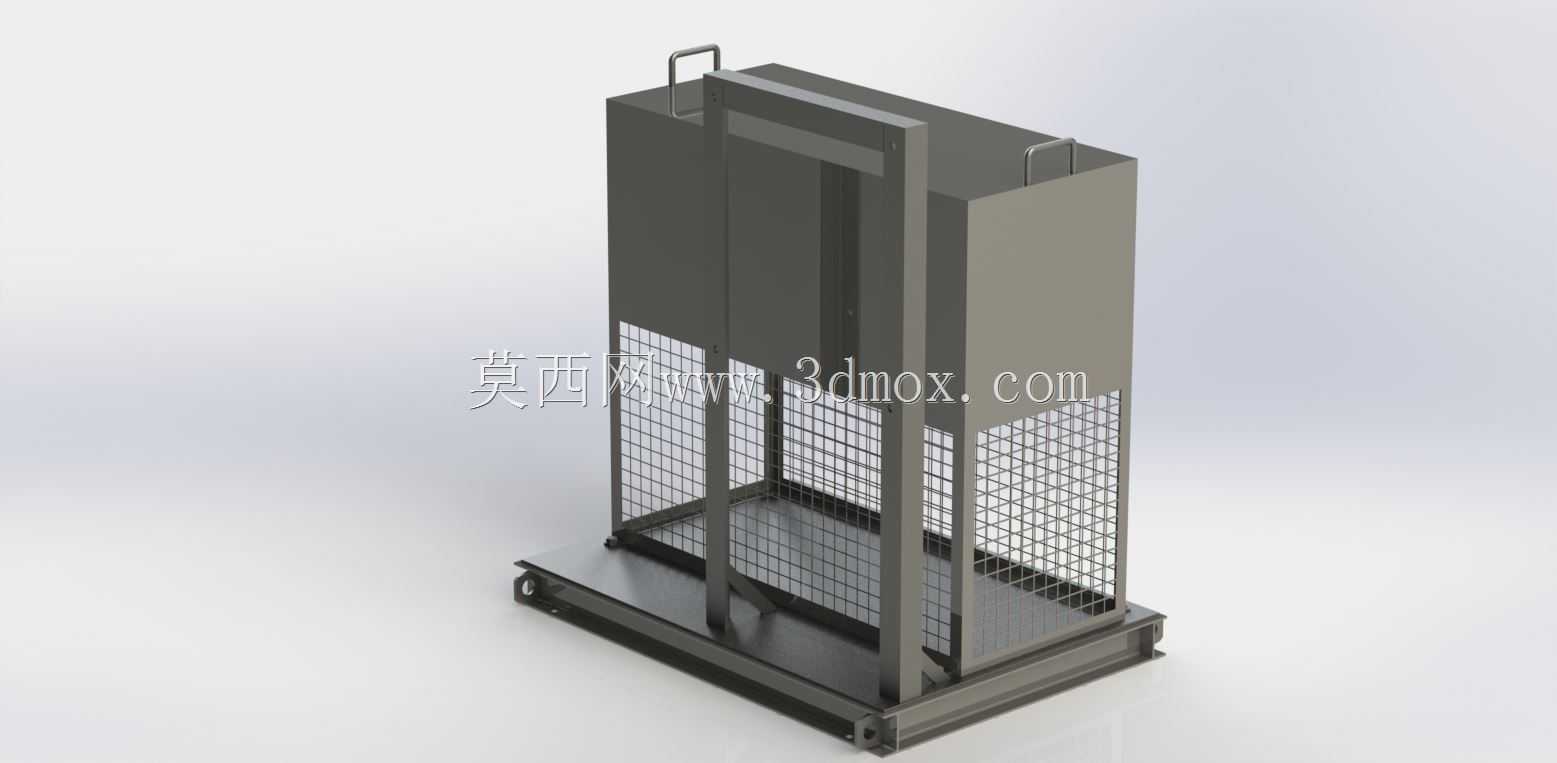

这款带气动面板支撑结构的防护箱体，多用于车间气动控制回路的现场布设场景，在焊接工位、小件冲压工位、装配流水线的气路终端都能见到这类结构的实际应用。从结构设计逻辑来看，底部采用加厚槽钢拼焊的承载底座，底座边缘预留了叉车孔位与地脚安装孔，既可以通过叉车完成整工位的转场移位，也能通过膨胀螺栓将箱体固定在混凝土地面，避免设备运行过程中出现移位晃动。底座上方的主体框架采用矩形钢管焊接成型，框架下半部分采用钢丝网格围挡，网格孔径控制在10mm左右，既能够阻挡较大尺寸的杂物落入箱体内部磕碰气动元件，又不会遮挡气路管线的排布走向，日常巡检时可以直接透过网格观察管线接头是否存在漏气、管线老化的问题，省去了频繁拆卸围挡的维护步骤。箱体上半部分采用封闭钣金壳体，壳体内部预留了气动三联件、电磁阀组、气路分配器的安装位，壳体侧面预留了气管穿线孔，所有穿线孔都加装了橡胶护圈，避免气管往复移动时被钣金锐边割破造成气压泄漏。顶部设置的两个U型提手采用圆钢弯折焊接而成，表面做了镀锌防锈处理，在设备需要小范围挪动调整位置时，两名操作人员可以通过提手完成抬运，不需要额外调用吊装设备。正面预留的气动面板安装支架做了可调节设计，支架上开有长条调节孔，可以适配不同尺寸的气动控制面板安装，面板安装后与箱体正面保持15度的倾斜角，操作人员站在工位旁不需要弯腰或者抬手过高就能完成气压调节、气路通断操作，符合现场操作的人机工程要求。箱体整体的外形尺寸控制在长800mm、宽600mm、高1200mm的范围内，安装时只需要预留周边100mm的操作维护空间即可，不会过多占用车间的生产作业面积，底座的承载能力可以满足总重量不超过150kg的气动元件安装需求，框架焊接完成后整体做了喷塑处理，能够适应车间内存在少量油污、切削液飞溅的使用环境，不会轻易出现漆面脱落、壳体锈蚀的问题。在实际建模过程中，所有钣金折弯件都预留了合理的折弯系数，焊接位置都做了止口设计，减少焊接变形对整体装配精度的影响，网格围挡与框架之间采用螺栓连接，后期如果网格出现磕碰变形，可以单独拆卸更换，不需要对整体框架进行切割返修。
