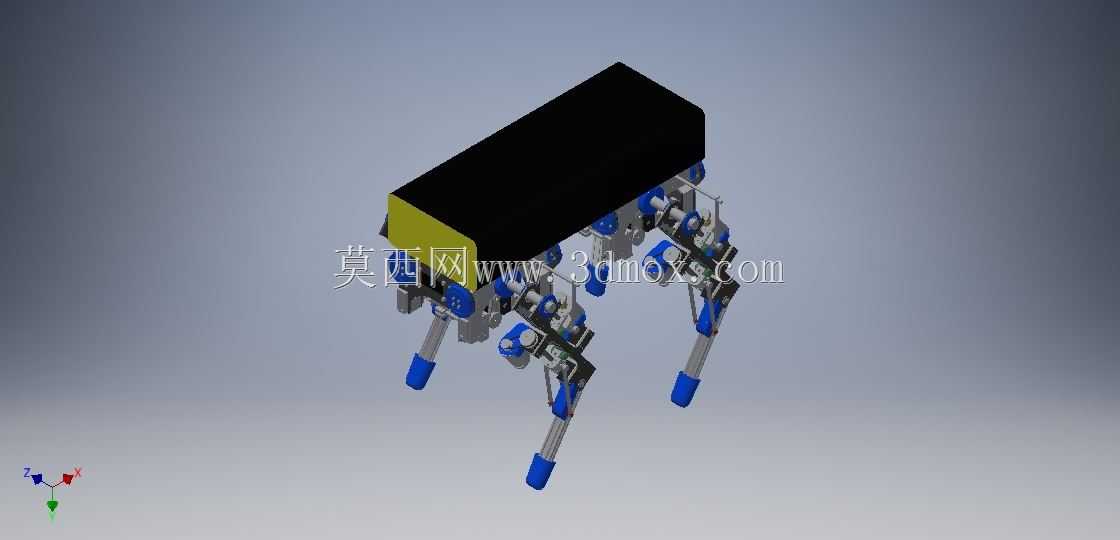

四足仿生狗型行走机械装置结构设计

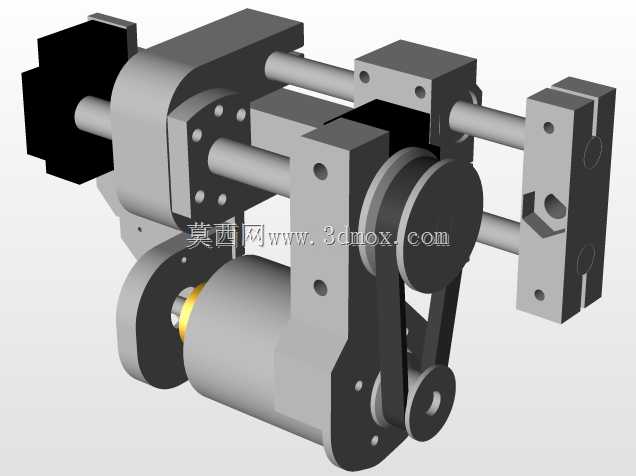

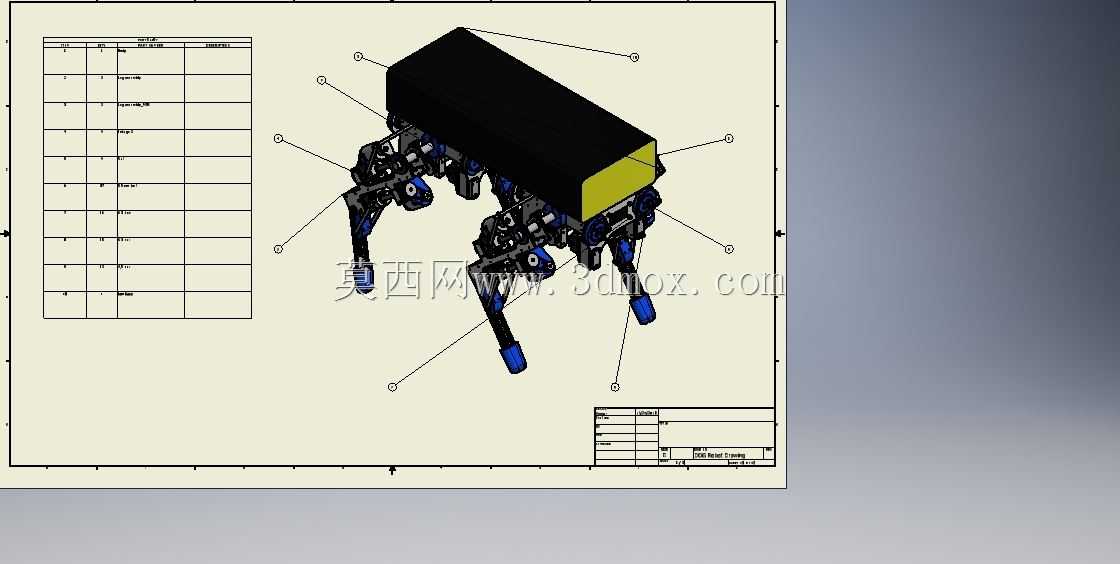

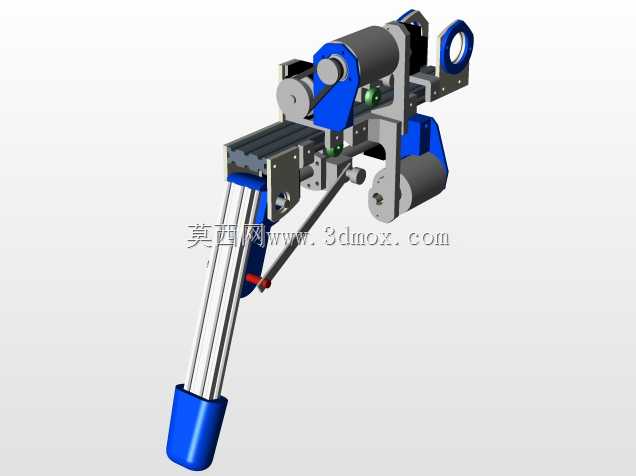

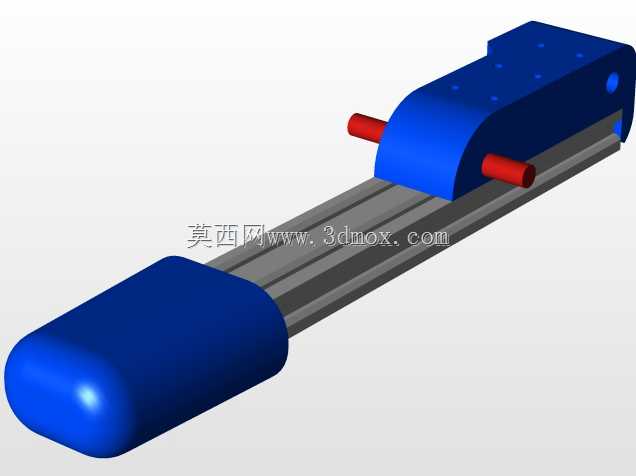

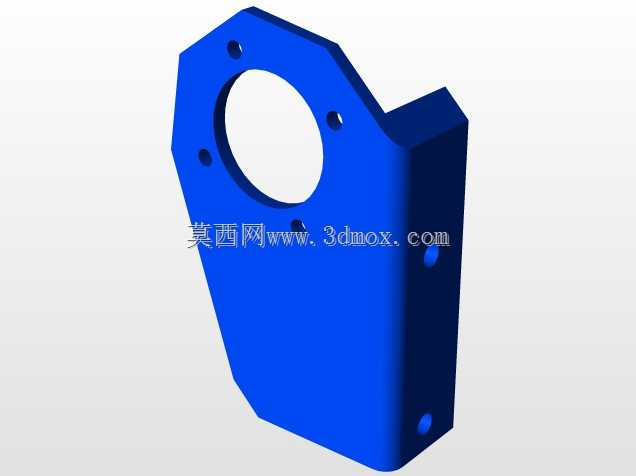

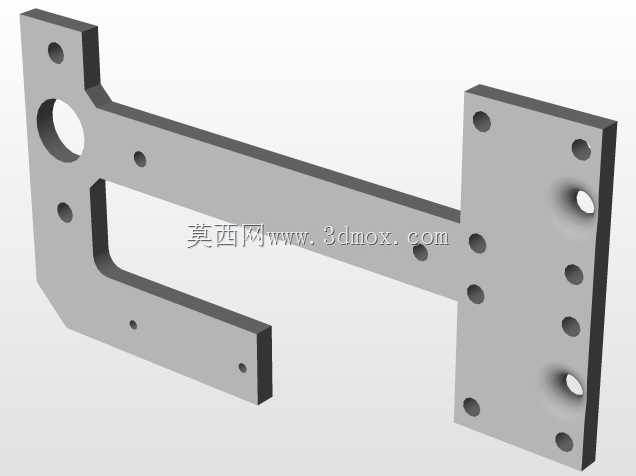

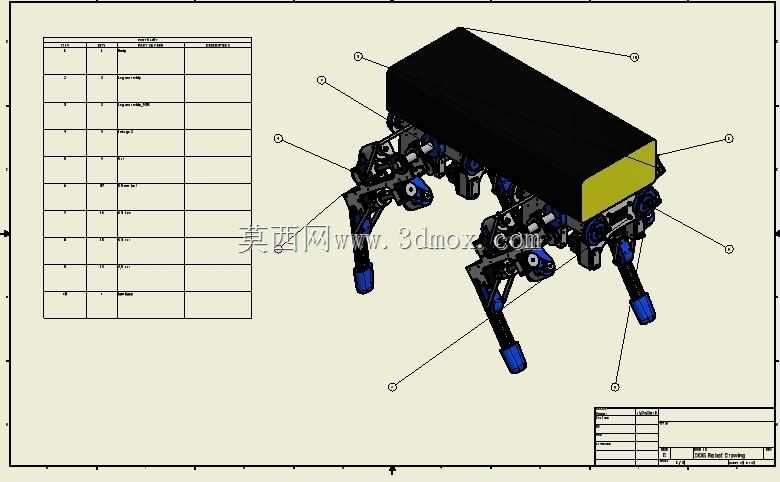

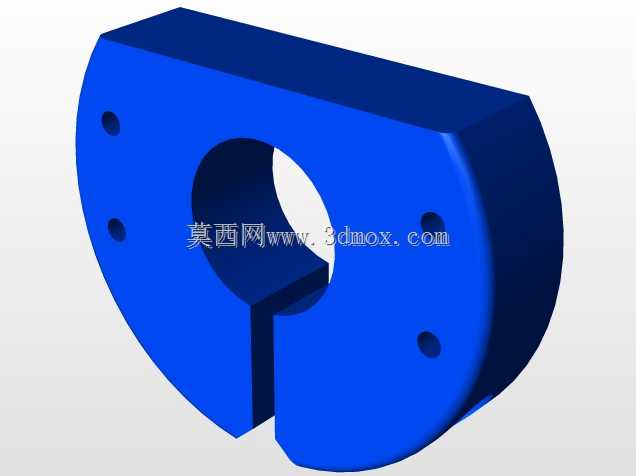

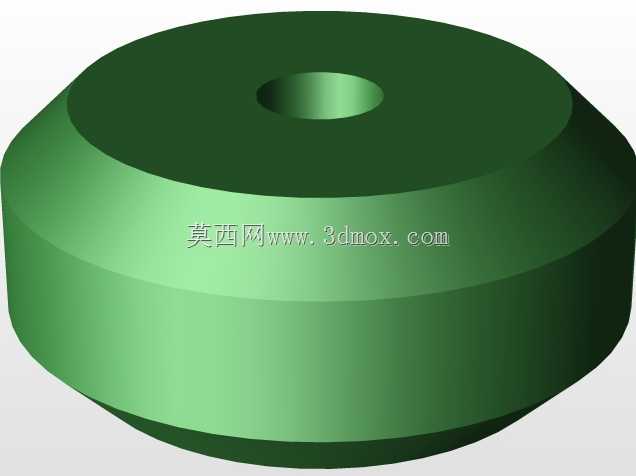

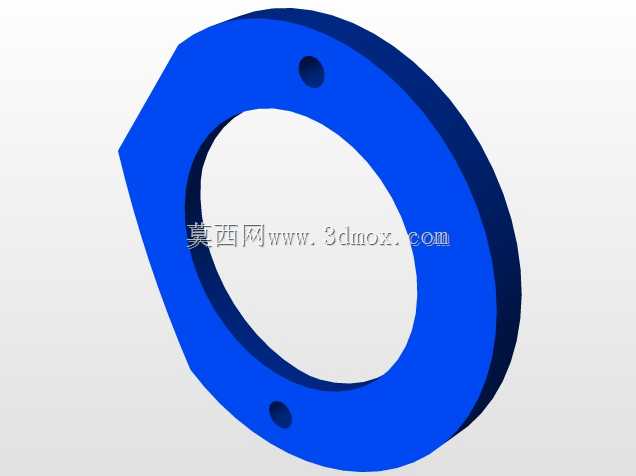

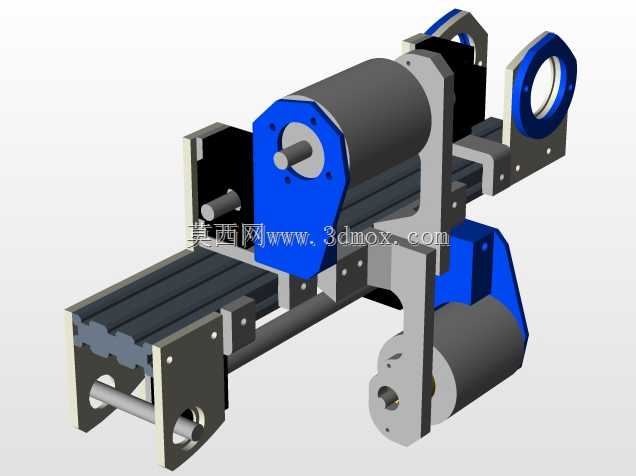

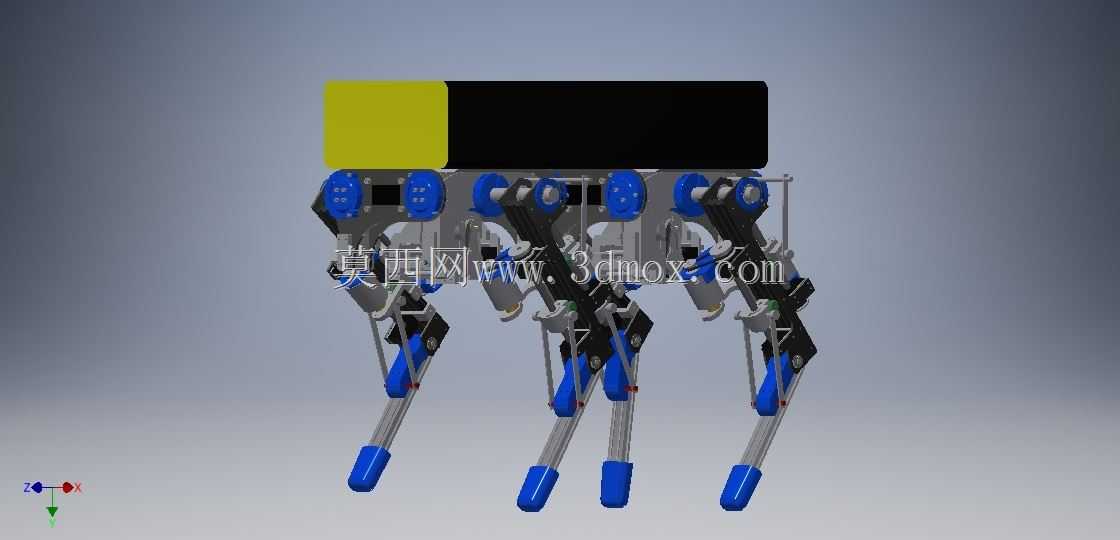

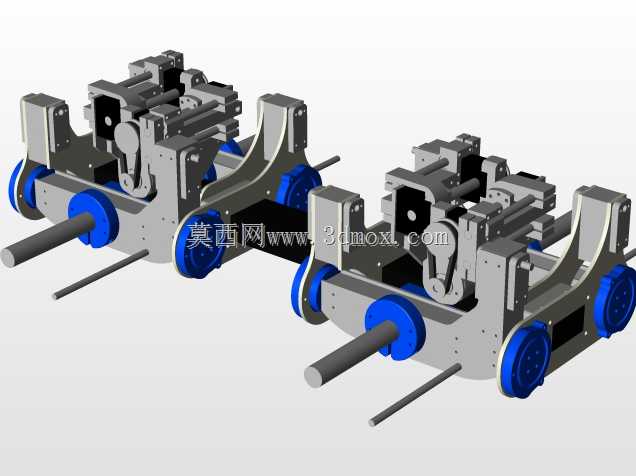

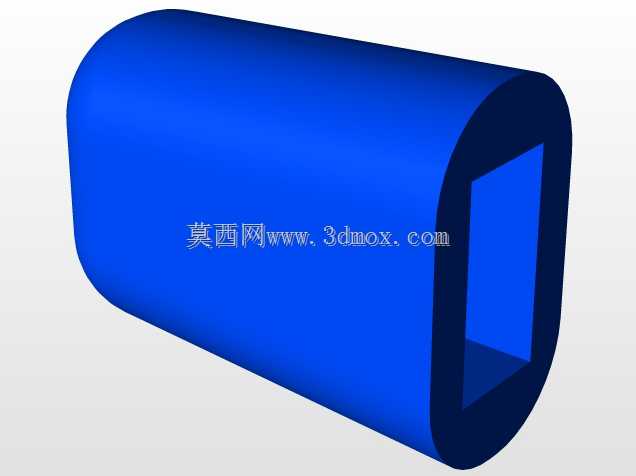

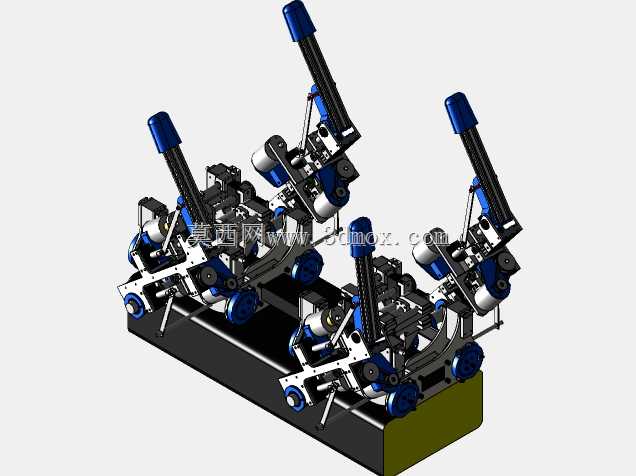

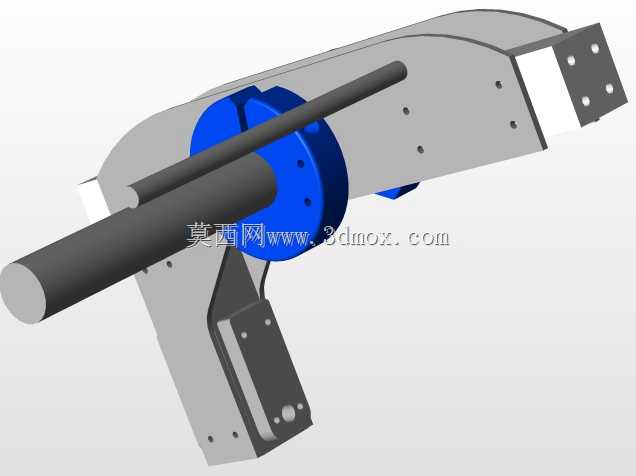

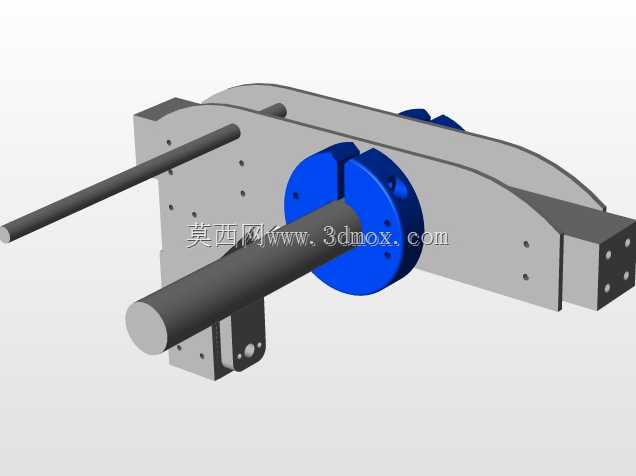

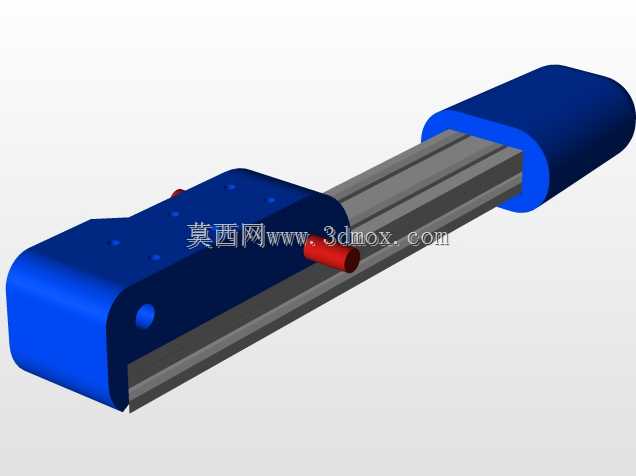

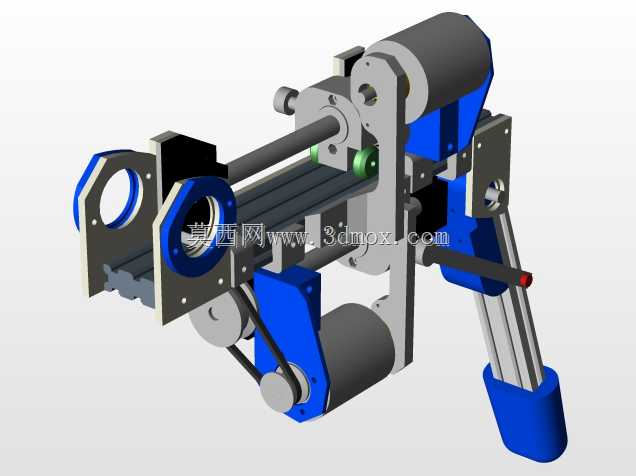

这款四足仿生行走装置的结构设计，核心围绕足式移动场景的地形适配需求展开，区别于轮式、履带式移动设备，其腿部结构的多自由度配置，能够覆盖非结构化地形的通行需求，可适配灾后废墟探查、野外复杂地形巡检、狭小空间作业探测等场景的移动载体需求。从结构布局来看，机身采用分段式承载设计，上部预留的模块化安装空间可根据作业需求搭载探测模块、采样组件或是小型作业执行端，机身框架的受力路径经过优化，四条腿部的铰接支座均布置在机身主受力梁上，避免运动过程中机身框架出现局部应力集中的问题。单腿结构采用多连杆串联构型，每个关节处的铰接副都预留了标准安装接口，可适配不同扭矩规格的驱动元件，腿部杆件的长度比例经过运动学仿真校核，既保证行走过程中足端有足够的工作空间，也能在站立状态下将机身重心控制在稳定支撑域内，避免侧翻风险。设计过程中优先考虑了运动干涉问题，腿部各杆件在极限摆动角度下，相邻腿的运动包络不会出现重叠碰撞，机身与腿部上端的铰接位置也做了让位设计，保证腿部向后摆动时不会剐蹭机身底部的安装面。足端采用圆弧过渡的接触结构，能够在硬质地面、松软土质等不同接触面下保持足够的接触面积，减小接地比压，避免行走过程中出现足端下陷的问题。从安装边界来看，整机的腿部完全收拢时的横向、纵向尺寸都控制在紧凑范围内，能够适配常规的狭窄通道通行需求，机身顶部的安装平面做了统一的孔位布局，方便后续搭载不同功能模块时快速定位安装，不需要额外做转接支架的二次加工。各关节的铰接轴都采用同轴度定位设计，装配时不需要额外做配磨调整，能够保证四条腿的运动一致性，降低调试阶段的步态校准难度。机身内部预留的走线空间，能够将所有驱动元件的线缆规整布置在框架内部，避免行走过程中线缆与运动部件出现剐蹭磨损，提升长期运行的可靠性。
