通风盘式汽车制动转子三维结构设计

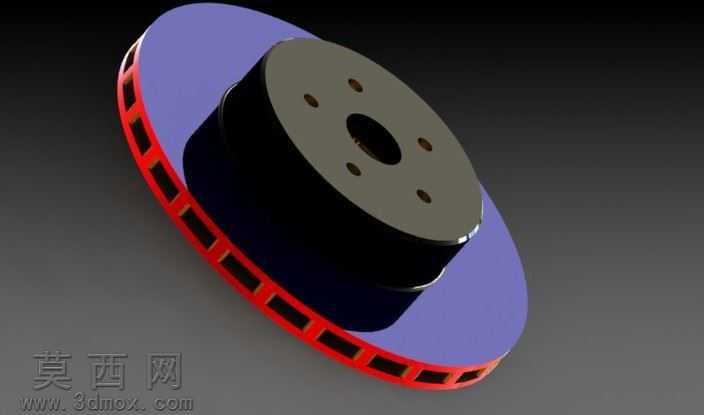

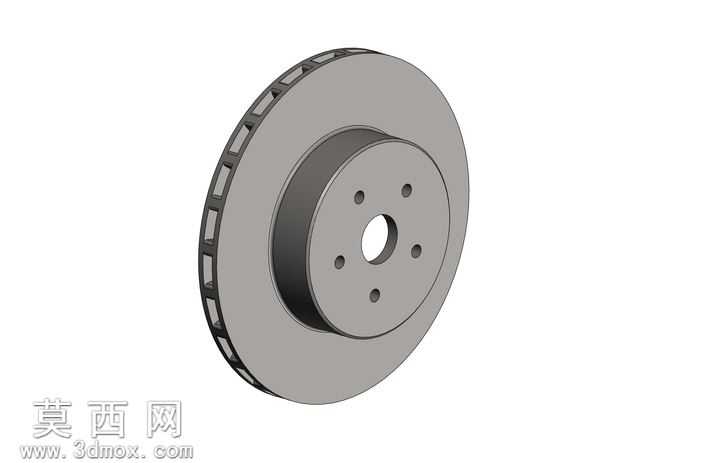

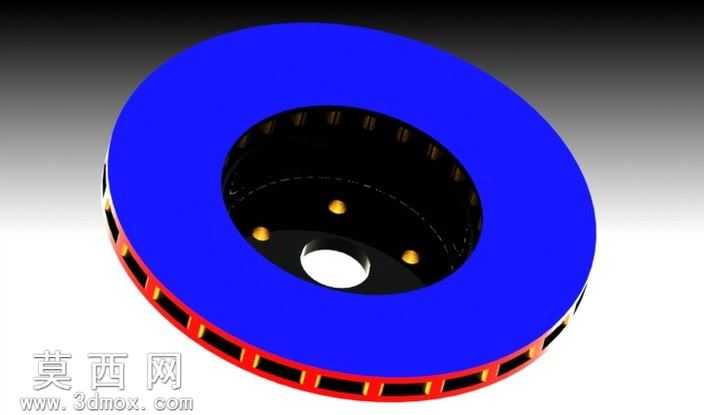

本作品为通风盘式制动器转子的三维参数化建模成果，建模过程严格遵循汽车制动系统的实际工程设计规范，采用SolidWorks软件完成全特征构建，整体模型以回转体结构为基础，通过多步特征操作完成细节还原。建模初期先绘制转子的中心基准轴与各基准面，以中心安装凸台为核心特征，先完成中心定位孔的拉伸切除，该孔用于匹配车轮轮毂的安装轴，保证装配同轴度；随后在凸台端面上均匀阵列6个螺栓安装孔，孔位角度严格按照实车安装的节圆直径排布，确保安装时的受力均匀性。制动盘主体采用双摩擦面夹通风散热筋的结构设计，内外两层环形摩擦盘之间，通过周向均匀排布的径向散热筋连接，散热筋采用流线型截面设计，建模时通过圆周阵列特征完成所有筋条的排布，既保证了转子旋转时的动平衡精度，又能在车辆制动时引导气流快速通过盘体内部通道，带走摩擦产生的大量热量，避免制动盘因高温出现热衰退、热变形问题，提升制动系统的连续工作稳定性。摩擦盘的外圆边缘做了微小的倒角处理，避免边缘应力集中，同时减少装配与使用过程中的磕碰损伤。材质设定上，整体模型赋予灰铸铁材质属性，还原了真实制动盘的金属质感，渲染时调整了材质的粗糙度与反光参数，清晰展现出铸造金属的哑光表面特性，同时对散热筋的缝隙处做了光影优化，能够直观呈现内部通风通道的排布结构。设计过程中重点考量了制动工况下的受力分布，安装凸台与摩擦盘之间做了圆弧过渡结构，避免应力集中导致的盘体开裂，所有孔位、筋条的尺寸参数均参考量产车通风刹车盘的通用设计标准，可直接用于制动系统的结构展示、教学演示，也可作为后续制动热仿真、结构强度仿真的基础模型使用，模型的所有特征均保留参数化属性，可根据不同车型的安装需求调整节圆直径、盘体外径、摩擦面厚度、散热筋数量等核心参数，具备较强的工程适配性。
