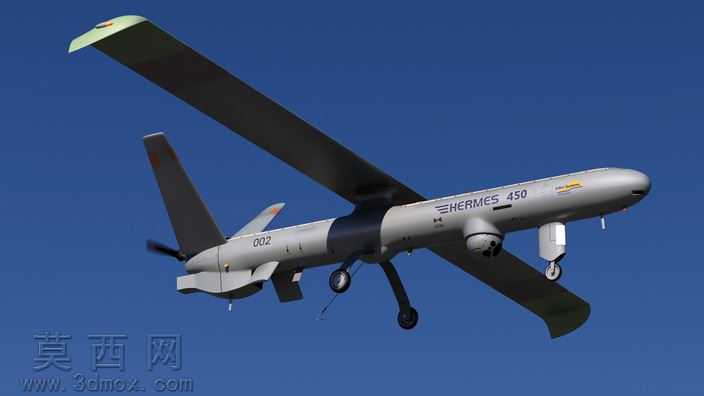

赫尔墨斯450长航时侦察无人机三维建模作品

本作品参考真实赫尔墨斯450无人机的公开影像资料完成全参数化三维建模，建模过程中以真实装备的比例尺寸为基准，先通过三视图对齐完成整体轮廓的骨架搭建，优先确定机身中轴线、机翼安装位、尾翼构型、动力舱位置的核心基准面，确保整体气动外形的还原度。机身主体采用曲面放样建模方式，从机头雷达罩段开始逐段绘制截面轮廓，平滑过渡到中部设备舱、尾部动力舱段，精准还原了原机机身的收腰造型、机腹任务吊舱的凸起结构、机头下方光电转塔的安装位细节，同时对机身表面的天线基座、航行灯安装座、蒙皮接缝位置做了精细化的结构刻画，避免曲面出现扭曲破面的问题。机翼部分采用大展弦比上单翼构型，建模时单独绘制翼根到翼尖的翼型截面，通过曲面扫掠完成机翼主体造型，还原了机翼上反角、翼尖小翼的细节特征，机翼与机身的连接段做了整流蒙皮的过渡处理，同时预留了机翼下方任务挂架的安装接口。尾翼部分采用H型尾翼布局，分别完成垂直尾翼、水平尾翼的曲面建模，还原了垂尾上的标识印刷区域、尾翼与机身的连接加强结构。起落架部分采用后三点式起落架构型，分别对主起落架的减震支柱、机轮、轮毂细节，尾起落架的转向结构做了零件级建模，还原了起落架收放机构的连接点位。动力系统部分还原了尾部推进式螺旋桨的桨叶造型、桨毂整流罩结构，以及发动机舱的散热格栅细节。材质渲染阶段，机身主体采用亚光浅灰色航空蒙皮材质，调整材质的粗糙度参数还原真实复合材料蒙皮的质感，机身上的标识字样采用贴花材质叠加，螺旋桨桨叶、起落架机轮采用黑色橡胶与金属复合材质，光电转塔部分采用半透明光学玻璃材质搭配深色金属壳体，背景采用晴空环境贴图，通过三点布光突出机身的曲面结构与气动轮廓，渲染角度选取斜侧方飞行视角，完整展示无人机的整体构型与各部分结构特征。建模过程中对所有零件做了分层管理，机身、机翼、尾翼、起落架、动力系统、任务载荷分别归为不同的图层，可根据需求单独导出对应结构部件，模型拓扑结构规整，无冗余的面片与重合点，可直接导入各类CAD工具做后续的结构调整、仿真分析或者二次设计使用，完整还原了该型无人机的外观特征与核心结构布局。
