卧式液压落地千斤顶结构设计方案

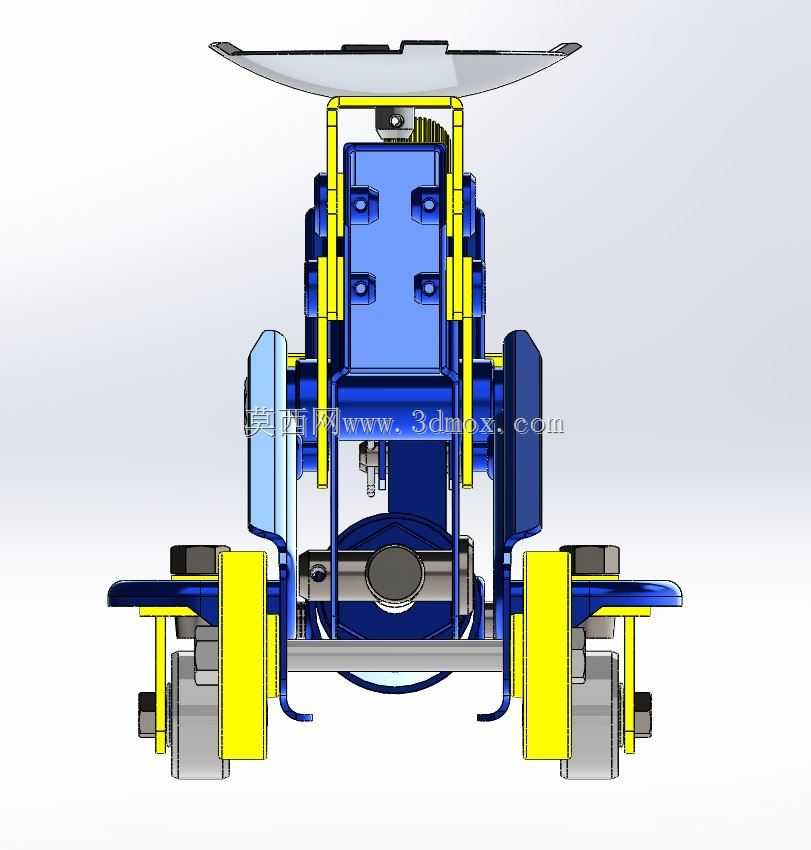

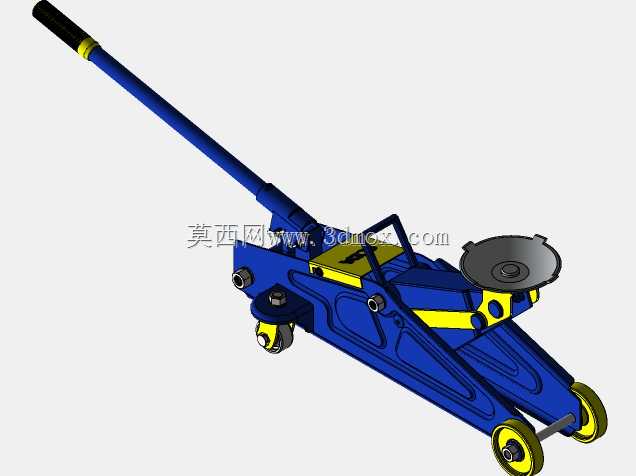

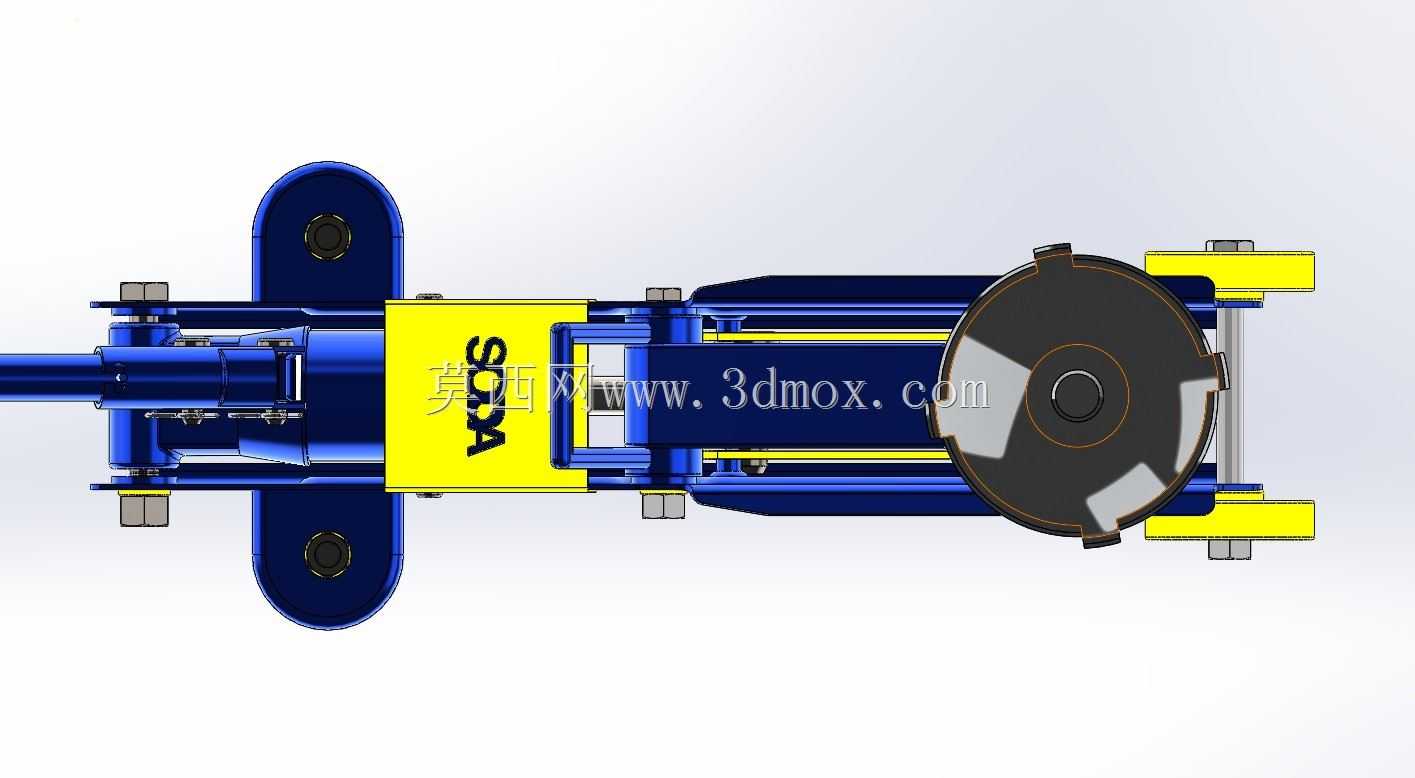

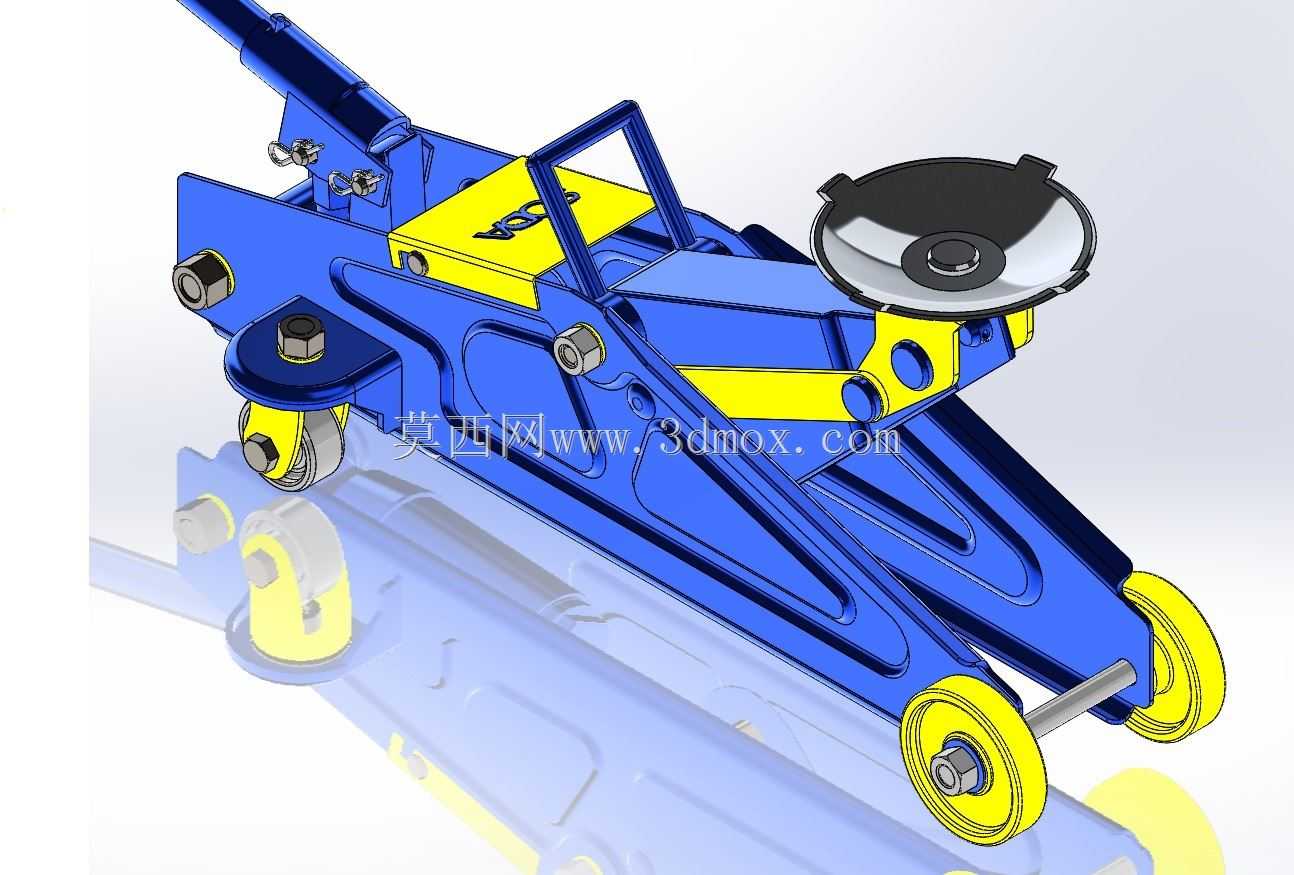

这款卧式落地千斤顶的结构设计，核心围绕汽修场景的高频作业需求展开，日常乘用车快修门店的换胎作业、底盘检修工位是其最核心的应用场景，区别于立式千斤顶的高重心结构，卧式布局的低姿态特性可以适配多数家用轿车、城市SUV的底盘离地间隙，无需额外垫高即可伸入车辆底部的指定举升点位，作业时的稳定性更适配地面平整度一般的户外救援、临时维修场景。从功能实现逻辑来看，该结构采用液压驱动的举升臂连杆机构，踩动压杆时液压油腔建立压力，推动柱塞伸出带动举升臂绕固定铰点转动，顶端的支撑托盘接触车辆底盘的加强筋位置，将载荷平稳传递到底部的承力框架上，托盘表面做了防滑齿形结构，避免举升过程中支撑点滑移引发的安全风险，侧面设置的卸压阀可以通过旋钮控制回落速度，避免载荷快速下坠损伤部件。设计过程中优先考虑了作业时的操作便利性，尾部的压杆操作角度预留了足够的踩踏空间，操作人员站立在设备侧方即可完成压杆施力、卸压操作，无需探身到车辆下方，降低作业过程中的安全隐患；底部的前后滚轮结构，其中前轮为万向转向结构，后轮为定向承重轮，空载状态下可以轻松推移调整位置，对准举升点时不需要整体抬动设备，单人即可完成全部对位操作。结构的受力框架采用冲压成型的槽型钢板拼焊结构，举升臂的截面做了变厚度加强设计，在铰点受力集中的位置额外增加了加强筋，避免长期承受交变载荷出现结构变形；整体的安装边界尺寸控制上，完全收拢状态下的整体高度低于普通家用轿车的侧裙离地高度，长度方向适配常规车位的狭窄操作空间，举升到最高行程时的支撑高度可以满足轮胎完全离地、底盘检修人员半躺进入车底作业的空间需求，不会出现举升行程不足导致轮胎无法完全拆卸的问题。结构上的铰接销轴都做了渗碳淬火处理，配合自润滑衬套降低长期使用的磨损量，液压油缸的密封结构选用耐油橡胶密封圈，适配常规汽修车间的温湿度环境，减少日常维护的频次，整体结构没有多余的冗余设计，所有部件都围绕承重、移动、操作三个核心功能做布局，没有多余的装饰性结构，完全服务于工业场景下的实用需求。
