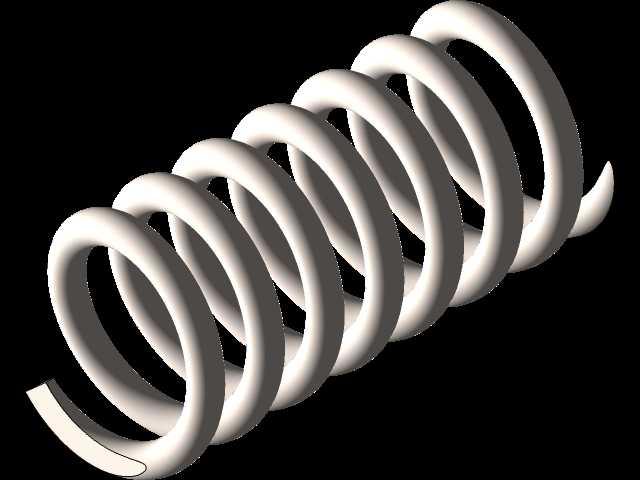

等节距圆柱压缩螺旋弹簧结构设计

这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，从日常的门锁回弹结构、小型家电的按键复位，到工业设备里的缓冲机构、阀门启闭的力值补偿、自动化产线的工件定位压紧，几乎所有需要提供线性回弹、缓冲吸能、力值加载的场景都能见到它的身影。做这个模型的时候，首先要明确的是实际使用的安装边界：弹簧的外径必须适配安装孔的内径，预留0.5到1毫米的装配间隙，避免压缩过程中弹簧外径胀大卡滞；内径要匹配安装导杆的直径，留0.3到0.8毫米的间隙，防止弹簧受压侧弯失稳；两端的并紧磨平段长度要符合常规使用要求，每端并紧一圈并磨平端面，保证弹簧直立放置时端面与轴线垂直度符合公差要求，避免安装后出现偏载导致弹力不均、早期断裂的问题。设计时先确定弹簧的有效圈数，有效圈数直接决定弹簧刚度，也就是单位压缩量对应的弹力值，常规通用场景下的等节距圆柱弹簧，有效圈数和总圈数的差值固定为两端并紧的圈数，节距的选取要保证弹簧在最大压缩量下，圈与圈之间保留足够的间隙，避免压并时产生额外的接触应力。建模过程中先绘制螺旋线路径，路径的起始端和末端要做自然收头处理，和两端的并紧段平滑过渡，避免出现应力集中的尖角，扫掠用的簧丝截面为正圆形，截面直径根据载荷需求匹配，扫掠过程中保证截面始终垂直于螺旋线路径，还原真实簧丝的成型形态。实际选型使用时，要注意弹簧的工作行程不能超过其最大允许压缩量的百分之八十，长期在接近压并的状态下工作会导致弹簧产生塑性变形，弹力衰减失效；如果是用于高频往复运动的场景，还要额外校核弹簧的固有频率，避免和设备工作频率产生共振，引发弹簧断裂。这类弹簧的结构简单，力值线性度好，制造工艺成熟，成本低廉，是机械结构设计中优先选用的弹性元件，建模时还原真实的端部并紧磨平结构，能直接用于后续的装配干涉检查、运动仿真模拟，提前验证安装空间是否充足，压缩行程内是否会和周边零件产生碰撞，减少实际加工装配时的出错概率。
