立式储料罐配套泵送管路布线系统

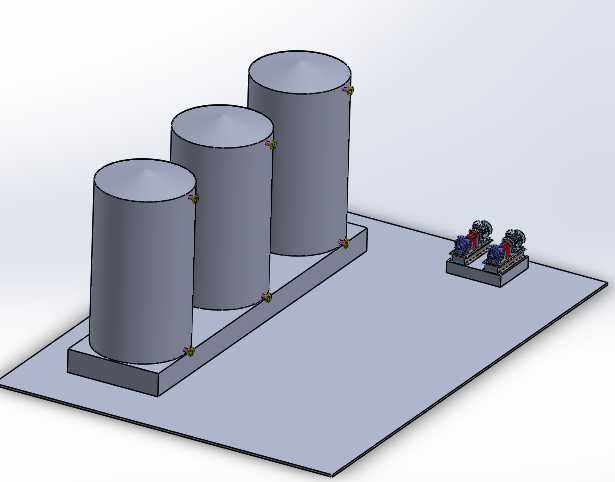

这套撬装式储料输送单元，常见于精细化工、食品配料、小型水处理药剂投加的生产场景，用来完成液态介质的暂存与定量输送作业，区别于大型立式储罐的现场焊接安装模式，整套设备在工厂完成预组装后整体撬装发运，现场仅需对接进出口管路与供电即可投用，大幅缩减现场施工的周期与安装难度。设计阶段首先核算单台罐体的有效容积，三台立式锥顶罐体沿撬座长边方向等距排布，锥顶结构可以避免开盖投料时的积液残留，罐体侧壁预留的管路接口高度经过反复校核，既保证最低液位时泵组不会吸入空气产生气蚀，又预留足够的操作空间方便后期阀门维护。撬座采用型钢焊接框架搭配花纹钢板铺面，框架底部预留叉车孔位，满足车间内移位与装车运输的需求，罐体与撬座之间采用螺栓连接加定位销的固定方式，既避免运输过程中罐体移位，也方便后期单独更换罐体时的拆装作业。配套的两台泵送机组布置在撬座的空闲端，与罐体保持足够的安全间距，泵组进出口的管路采用硬管加软接的组合方式，软接可以抵消泵组运行时的振动传递，避免长期振动导致管路焊缝开裂或者接口泄漏。管路布线时沿着撬座边缘走管，所有管路采用管卡固定在撬座预设的安装梁上，避免管路悬空产生的应力集中，同时走管路径避开了罐体的人孔、操作位，不会影响日常的投料、液位观测作业。设计时还考虑了安装边界的限制，整套撬装的宽度控制在标准货运车辆的限宽范围内，高度满足常规车间进门的尺寸要求，不需要额外拆分就能完成进场运输。罐体上预留的接口都配置了法兰连接端，方便后期对接外部的进料、出料管路，泵组的底座预留了减震垫安装位，运行时的振动可以被减震垫有效吸收，降低整套设备的运行噪音。
