便携立式露营加热取暖炉结构设计

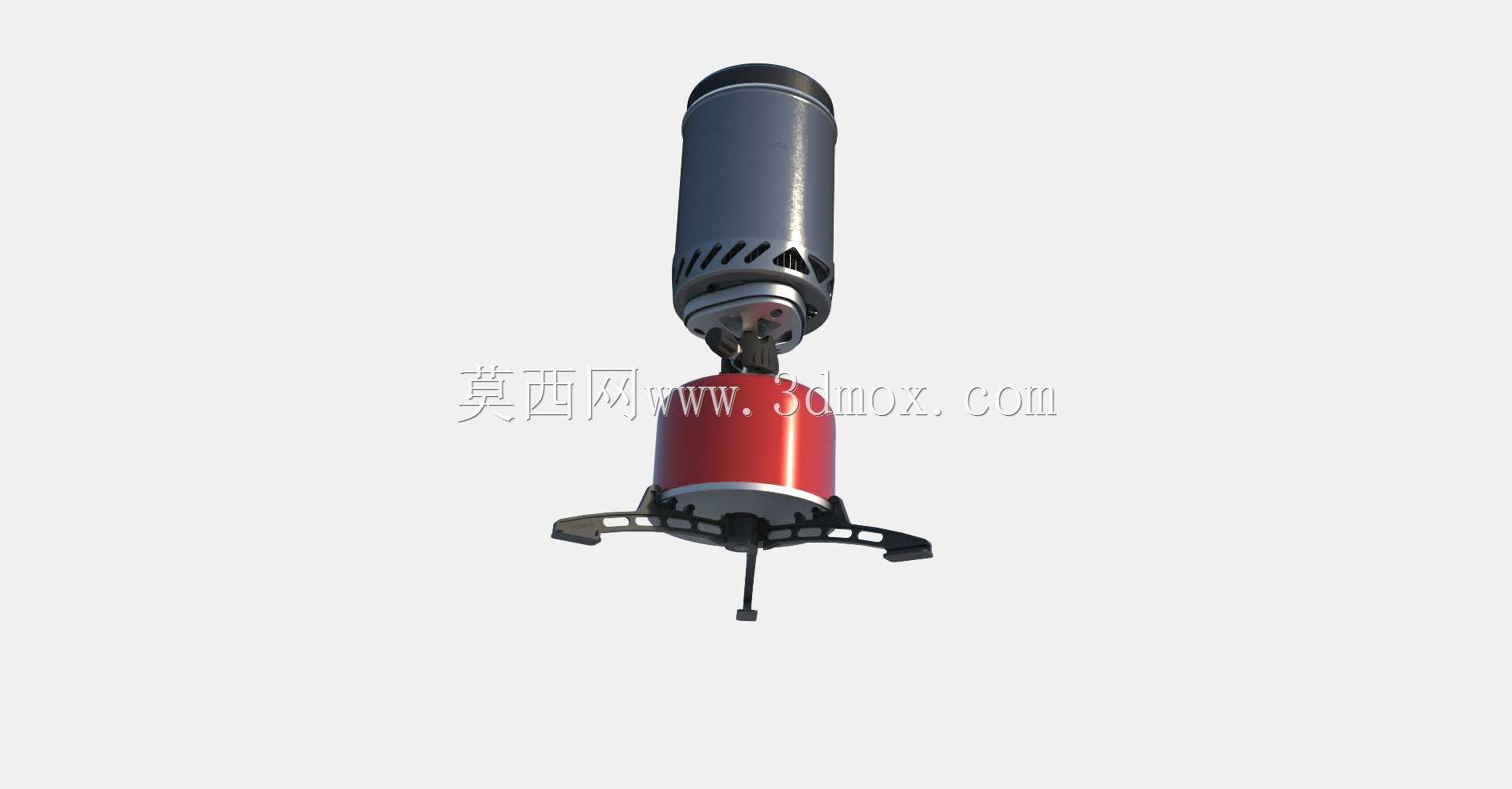

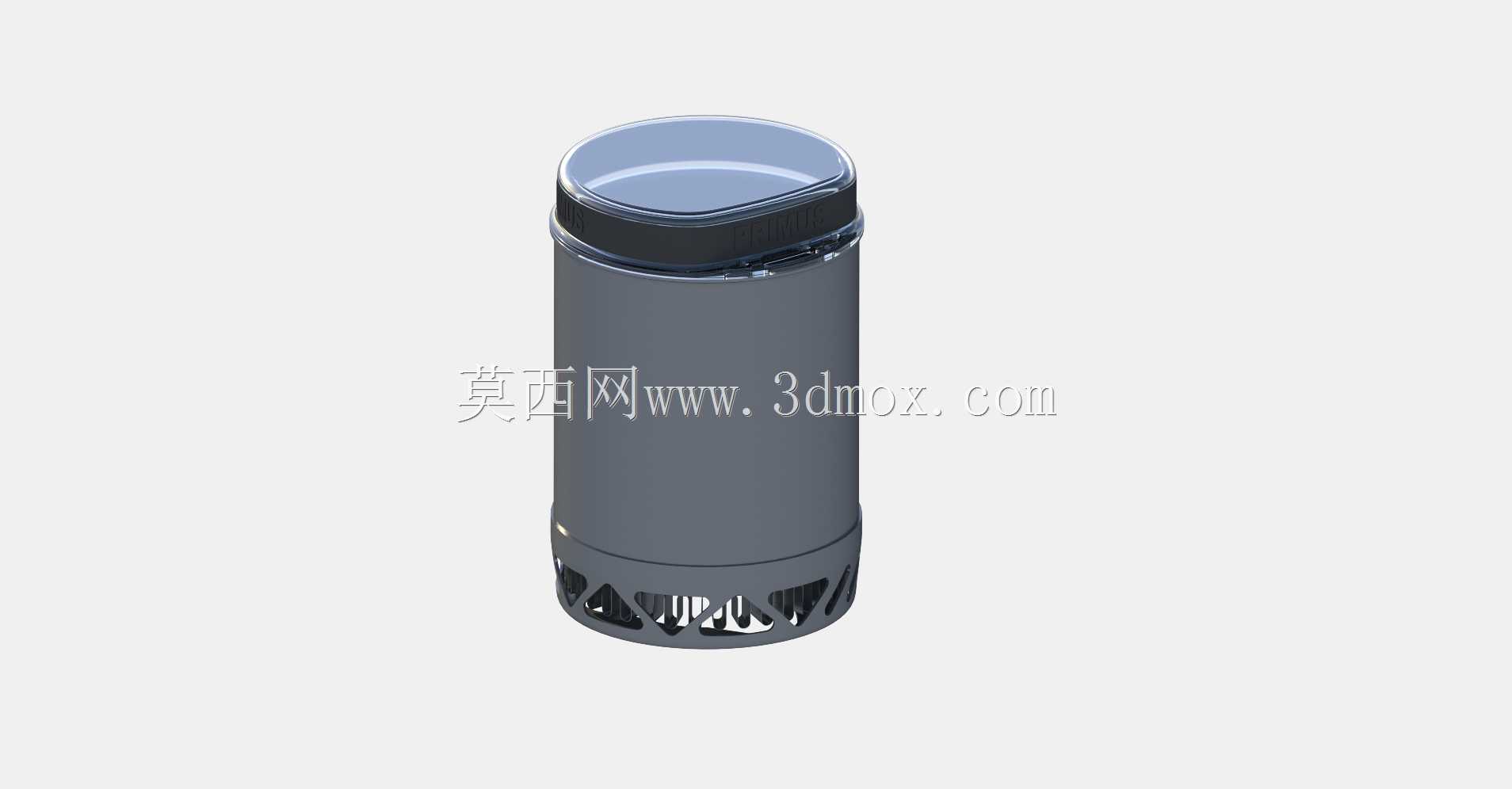

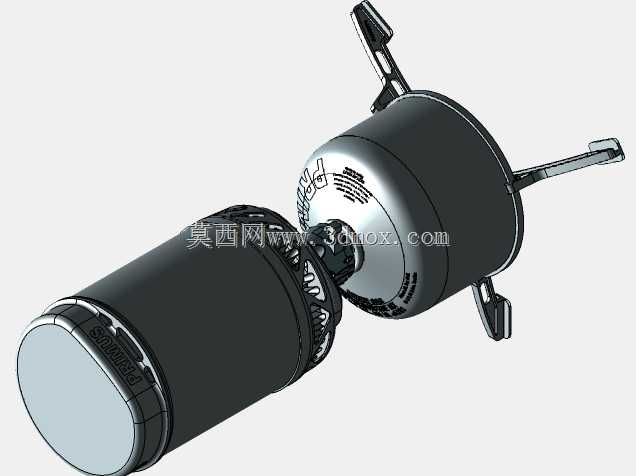

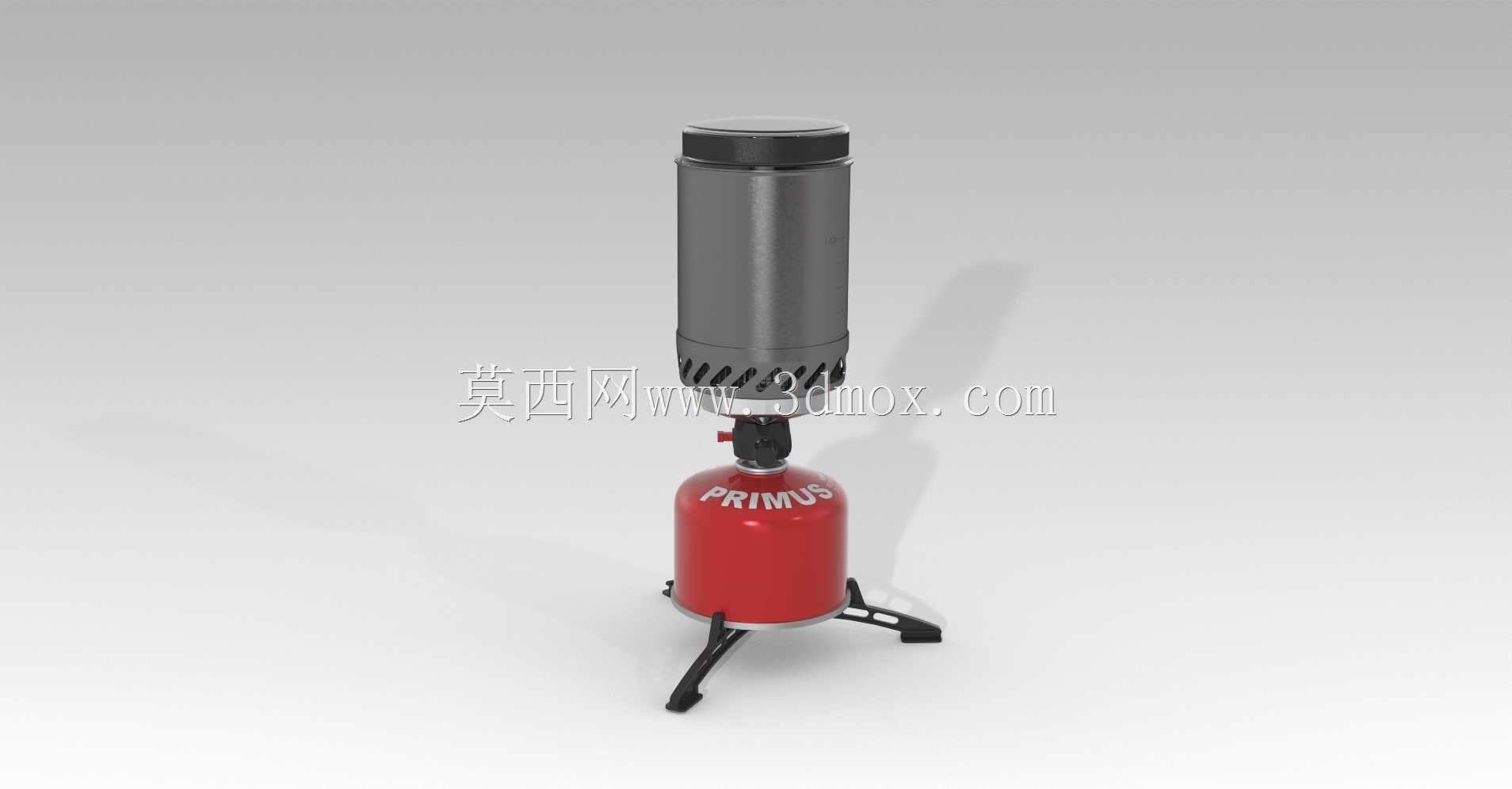

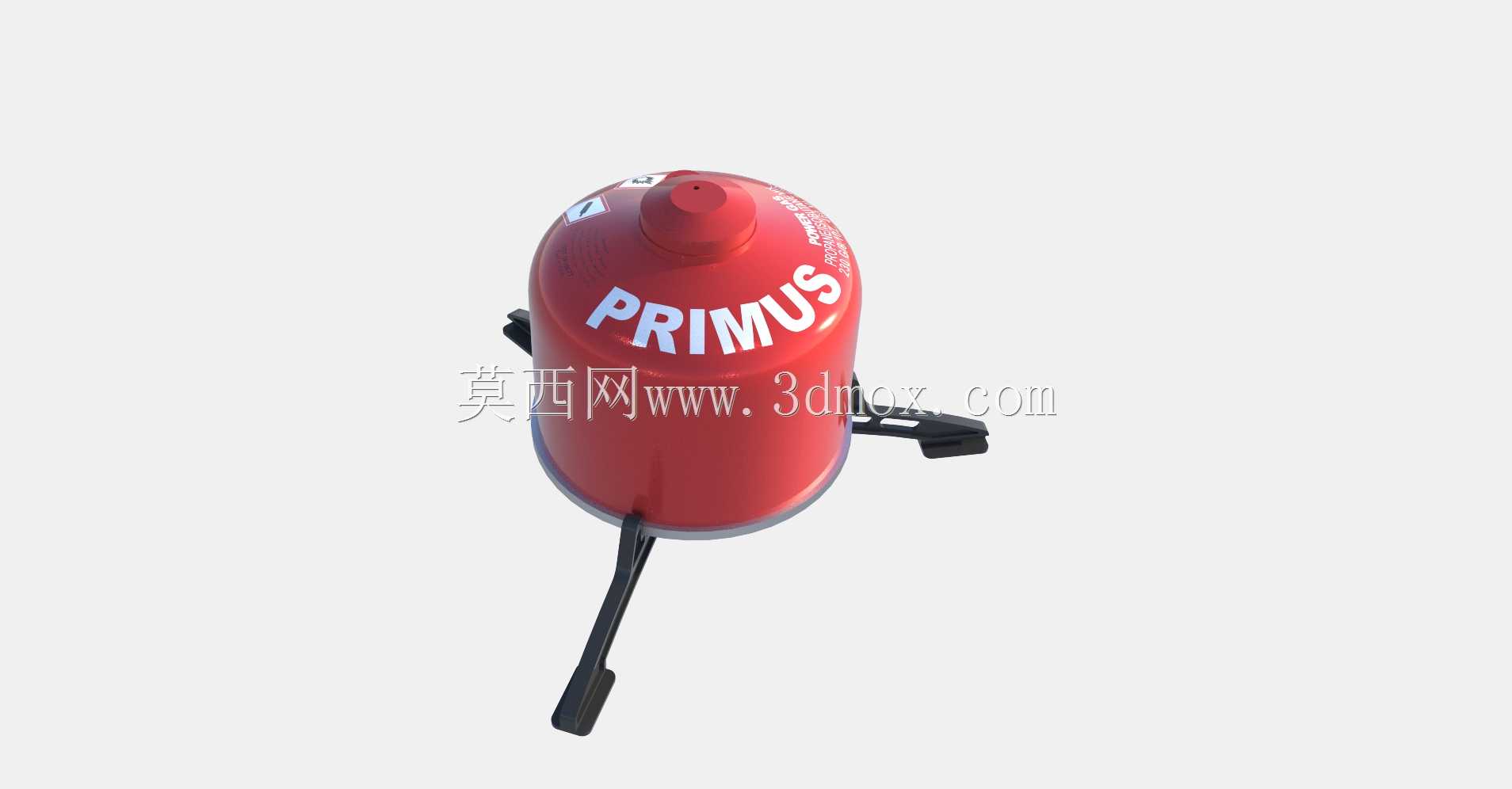

这款立式便携炉具主要面向户外露营、徒步探险、野外作业等场景的加热与取暖需求，可同时满足小范围环境供暖、炊具加热两类使用需求，适配高海拔低温环境下的户外生存使用。从结构设计来看，整体采用上下分体式布局，下部为标准小型燃气罐接驳位，配套三脚支撑结构，支脚采用外翻式折叠设计，展开后支撑脚与罐体中轴线呈120度均匀分布，支撑触地点形成的支撑圆直径约220mm，可在不平整的草地、砂石地面保持稳定放置，折叠后支脚可贴合燃气罐侧壁收纳，整体收纳后直径不超过110mm，高度可压缩至280mm左右，可轻松放入户外背包侧袋，降低携行负担。上部燃烧换热段采用圆柱形金属筒体结构，筒体直径约100mm，高度约180mm，筒体下部周向开设多组倾斜进风孔，可利用燃烧产生的热压差实现自然引风，无需额外供电即可保证燃气充分燃烧，减少一氧化碳生成风险；筒体顶部设置封闭挡盖，侧面预留热量辐射通道，既可以将燃烧产生的热量通过筒体金属壁向外辐射实现环境取暖，也可移除顶部挡盖后直接放置小型炊具完成烧水、简餐烹饪操作。燃气接驳位置设置精准流量调节阀，可通过旋钮调节燃气进气量，实现火力大小的无级调整，适配不同场景下的加热功率需求，阀件与燃气罐的连接采用通用标准接口，可适配市面多数同规格便携燃气罐，无需额外转换接头。设计过程中充分考虑户外使用的抗风性能，燃烧段筒体本身可作为防风结构，阻挡侧向自然风对火焰的干扰，相比传统开放式野营炉，在3-4级风力环境下仍可保持稳定燃烧，无需额外加装防风板。筒体表面做耐高温氧化处理，长时间燃烧后表面无掉漆、变形问题，支撑脚采用高强度工程塑料与金属嵌件结合的结构，既保证结构强度，又避免整体重量过高，整炉不含燃气罐的自重控制在800g以内，兼顾结构可靠性与携行便携性。安装使用时无需额外工具，仅需展开支脚、将阀体与燃气罐旋紧即可完成部署，拆解时反向操作即可完成收纳，操作门槛极低，适合无专业装备使用经验的户外爱好者快速上手。结构设计上还预留了热量反射拓展位，可配套加装折叠式反射板，将单侧热量定向反射，进一步提升小范围取暖的热利用效率，减少无效热量散失。
