透明亚克力电脑机箱结构设计作品

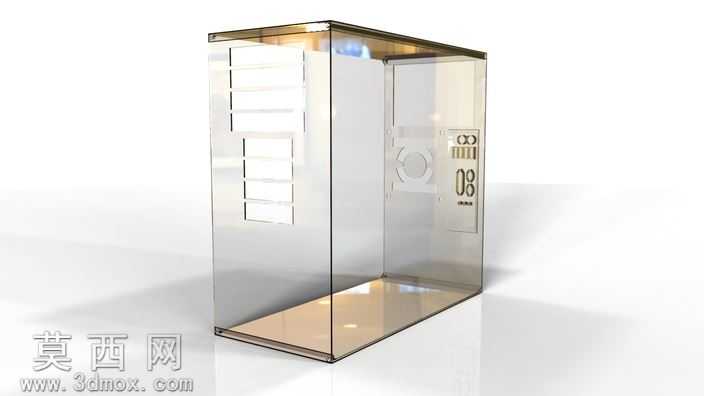

本作品为透明亚克力材质的电脑塔式机箱三维建模设计，建模阶段采用参数化建模逻辑，先以基准面定位机箱整体长宽高比例，确定2:1:3.5的立式塔型轮廓，通过拉伸凸台命令生成机箱的主体围合框架，再对亚克力板材的拼接处做0.2mm的公差预留，保证实际加工时板材可顺利嵌合组装。材质渲染阶段，针对丙烯酸酯也就是亚克力的材质特性，调整材质球的透明度为85%、反射率为15%、粗糙度设置为0.02，还原高透亚克力清透的视觉效果，同时在机箱内部添加暖色调环境光，模拟硬件通电后的灯光氛围感，边缘处添加1mm的倒角处理，避免尖锐棱角的同时还原亚克力板材封边后的真实质感。结构设计上，完成了全点位的可用插槽布局，主板安装位预留对应铜柱固定孔位，PCIe扩展槽位做分层开槽处理，可兼容全高显卡的安装需求，电源位设置独立的分隔仓，减少电源风道与主仓风道的干扰，同时预留多组风扇插槽，前面板支持120mm/140mm风扇位安装，顶部预留排风风扇位，背部设置出风孔位，形成完整的前进后出、下进上出的散热风道结构。设计思路围绕展示性与实用性结合展开，全透明壳体可完整展示内部硬件的灯光效果与安装布局，规整的插槽布局保证硬件安装的兼容性，所有开槽位置均做圆角过渡处理，避免亚克力板材应力集中导致的开裂问题，框架连接处做隐藏式拼接槽设计，无需额外外露固定件即可完成壳体组装，兼顾外观整体性与结构稳定性，整体模型完成后经过干涉检查，确认所有硬件安装位无结构冲突，风扇插槽与扩展插槽均满足常规DIY硬件的安装尺寸要求，可直接用于亚克力机箱的加工参考与DIY装机方案展示。
