实验室多塔连续蒸馏装置结构设计

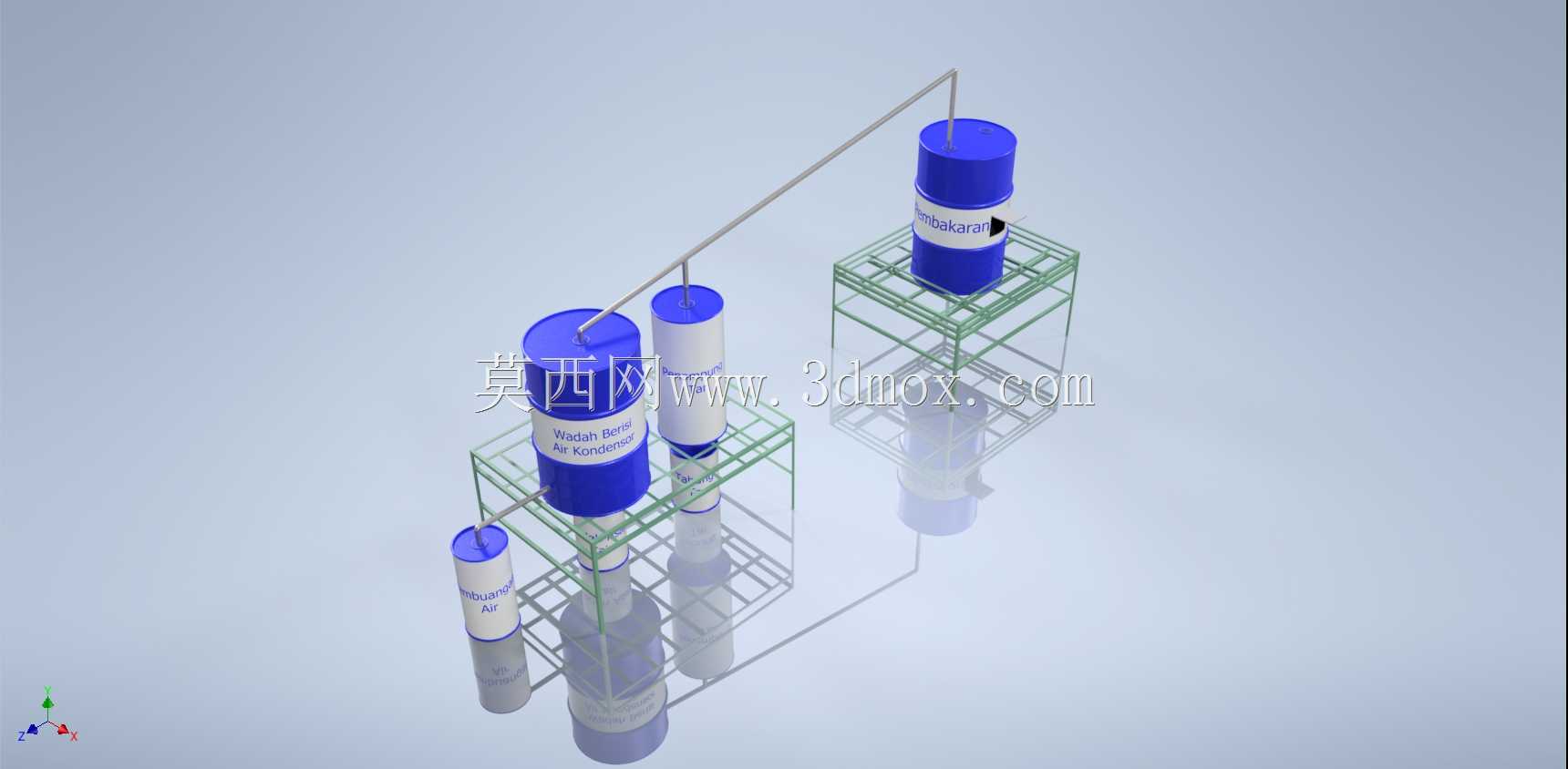

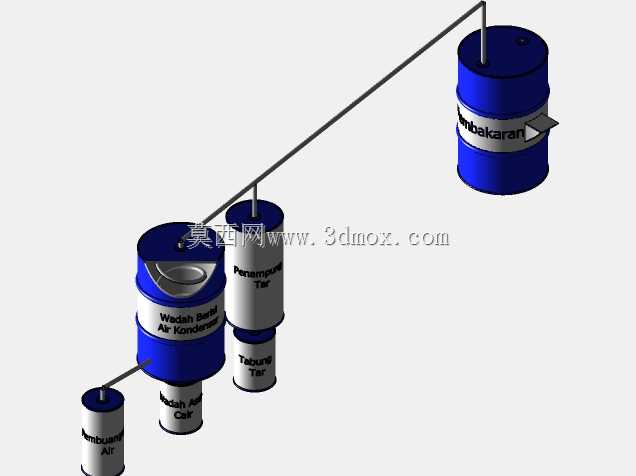

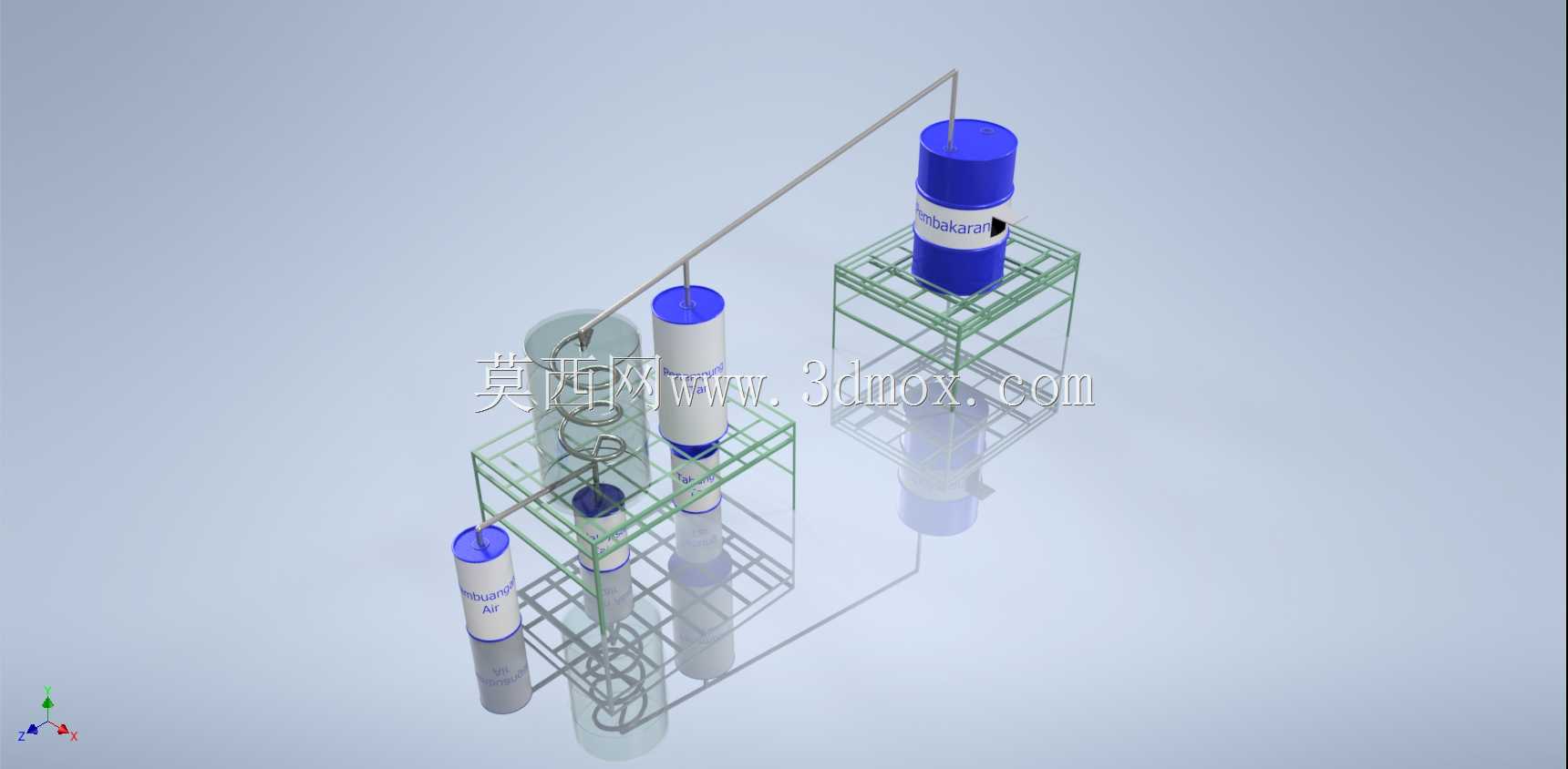

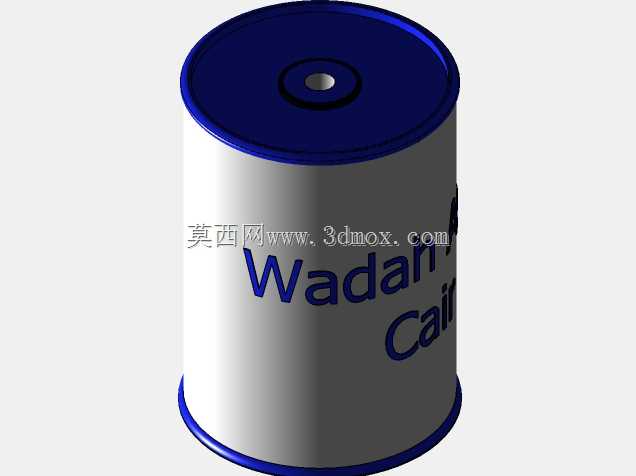

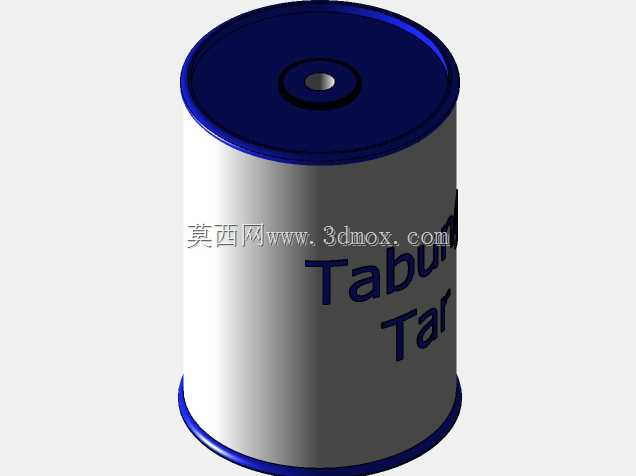

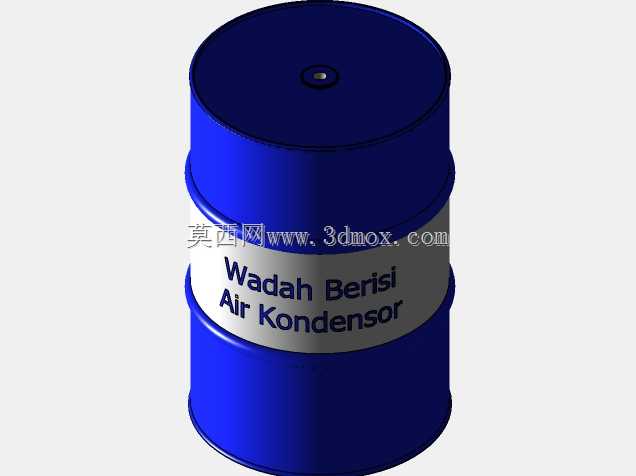

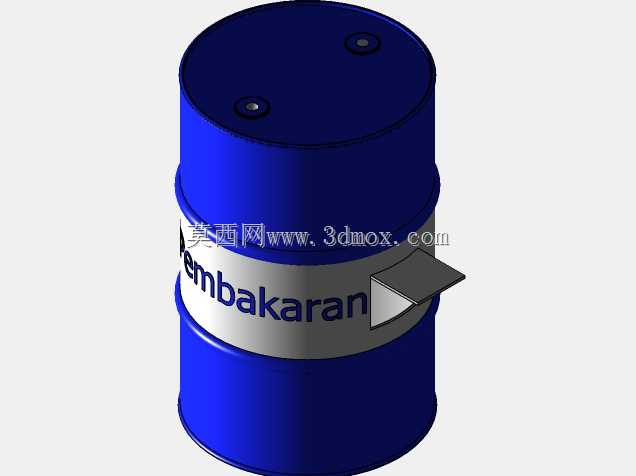

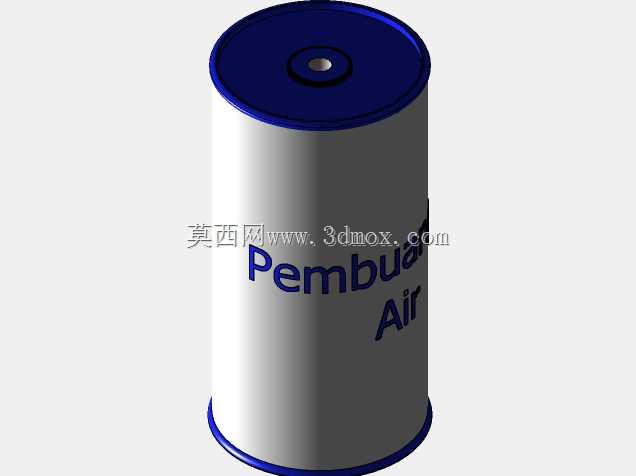

　　这套蒸馏装置的结构设计，核心面向小批量物料分离的实验场景与中试放大前的工艺验证环节，区别于大型工业化蒸馏塔的大处理量设计，整体采用模块化塔架布局，可根据不同物料的分离精度需求灵活调整塔节数量与连接管路走向。从实际应用场景来看，这类装置多用于精细化工、制药领域的小试环节，可完成溶剂回收、组分提纯、共沸物分离等常规蒸馏操作，也可通过调整塔内填料类型适配不同沸点差的物料分离需求。装置的功能特性上，采用多塔串联的管路连接逻辑，原料储罐通过高位差与进料管路连通初馏塔，塔顶馏出组分经气相管路输送至后续精馏塔完成多级分离，塔底重组分可通过出料管路收集，整套管路的走向设计充分考虑了气相流动的阻力损失，所有水平管路均设置千分之三的倾斜角度，

　　避免冷凝液在管内积存造成液阻。设计思路上优先考虑操作可视性与拆装便捷性，塔架采用镂空型材框架结构，所有塔节、储罐均通过卡箍式快接结构固定在框架上，无需专用工具即可完成塔节的拆卸与更换，方便操作人员观察塔内气液传质状态，也便于实验结束后的设备清洗。外形尺寸方面，整套装置的安装边界控制在1200mm×800mm×1800mm范围内，可直接放置在标准实验室通风橱内使用，无需额外改造实验室空间，塔架底部设置可调式支撑脚，可根据地面平整度调整装置水平度，避免塔体倾斜造成的壁流现象影响分离效率。储罐与塔节的连接位置均预留了温度、压力检测接口，可直接适配常规实验室用检测仪表，无需额外开孔改造，气相管路的弯头均采用大曲率半径设计，

　　减少气相流动过程中的局部阻力，同时避免高速气相夹带液沫进入后续塔段影响分离纯度。塔架的层间高度根据塔节长度与储罐尺寸做了差异化设计，底层预留足够的出料操作空间，中层布置初馏与精馏塔段，顶层布置气相管路与冷凝接口，操作面的所有阀门均布置在人员站立可及的高度范围内，无需登高即可完成所有进料、出料、回流比调整的操作。
