纺车式钓鱼卷线器结构设计方案

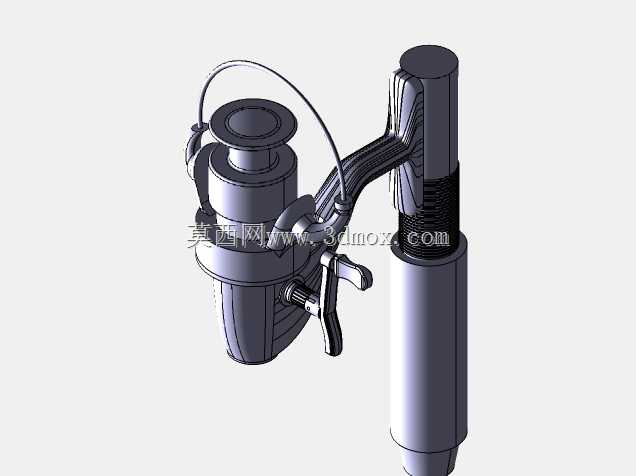

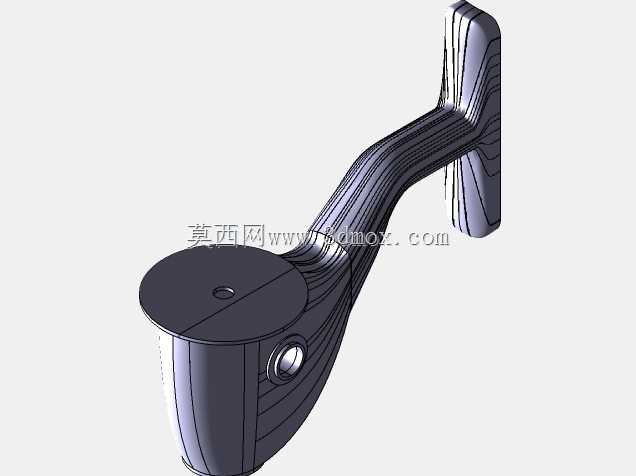

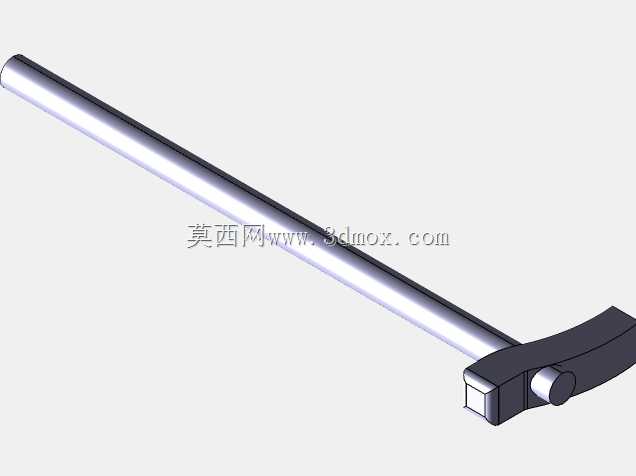

这款卷线器属于户外垂钓场景的核心功能部件，主要适配淡水台钓、路亚钓、海竿远投等多种垂钓场景，承担钓线收纳、出线阻尼控制、中鱼后卸力缓冲、回线收束的核心作用，是垂钓过程中直接影响作钓手感与渔获成功率的关键结构件。从结构设计逻辑来看，整体采用侧置摇臂+卧式线杯的经典纺车轮布局，主体支撑结构采用一体化框架设计，将传动齿轮组、主轴、线杯安装座整合在同一腔体内，减少分体装配带来的同轴度误差，保证摇臂转动时的传动顺滑度，避免出现卡滞、晃动感。摇臂部分采用符合人体工学的弯折造型，握持位置做了贴合指腹的曲面处理，摇臂与主体连接位置设置了单向止逆结构，可实现摇臂正向收线、反向锁止的功能，避免中鱼后钓线反向出线造成的跑鱼问题。线杯部分采用宽边浅槽设计，既可以保证足够的钓线容线量，适配不同线径的尼龙线、PE线、碳线使用，又能减少出线时的线阻，提升抛投距离与出线顺畅度，线杯与主轴的连接位置设置了可调卸力结构，通过旋转线杯前端的调节旋钮，可以改变出线阻尼大小，在钓中大体型鱼类时，可根据鱼的冲刺力度自动出线泄力，避免钓线拉力超过极限发生断线。设计过程中充分考虑了户外使用的安装边界，整体结构的外部轮廓做了圆弧过渡处理，没有突出的尖锐棱角，避免作钓过程中勾挂衣物、钓线，主体框架的安装孔位采用标准通用尺寸，可适配市面上绝大多数钓竿的轮座安装规格，不需要额外改装即可直接装配使用。传动部分的齿轮啮合间隙做了优化调整，既保证传动效率，又预留了合理的公差范围，可适应户外潮湿、沙尘环境下的使用需求，减少细小沙粒进入腔体后造成的部件磨损。出线导环部分采用金属弯折成型的固定结构，位置正对线杯出线中心，可在收线时将钓线均匀排布在线杯上，避免出现线层堆叠、乱线的问题，导环边缘做了抛光处理，减少收放线过程中对钓线的磨损，延长钓线使用寿命。整体结构的受力路径经过反复校核，摇臂施加的转动力通过齿轮组传递到线杯与导环往复机构，所有受力部件的厚度与加强筋位置都经过受力模拟验证，可承受大拉力下的结构载荷，不会出现部件变形、断裂的问题，同时在保证结构强度的前提下尽可能做了轻量化处理，减少长时间持竿作钓的手臂负担。
