1.5英寸卫生级管道视镜夹端结构

这款夹端式观察镜主要应用于食品饮料、生物制药、精细化工等对管路洁净度有较高要求的流体输送场景，安装在工艺管线的关键节点位置，可让运维人员直观观测管内流体的流动状态、介质颜色、浑浊程度，以及是否存在气泡、杂质沉积等异常情况，是流程工业目视化巡检的核心配套部件。

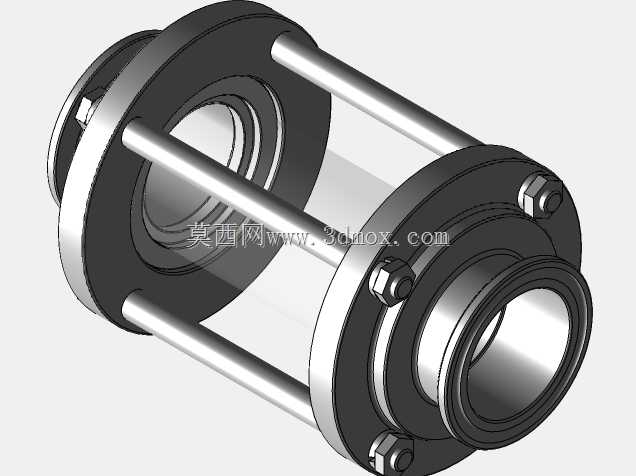

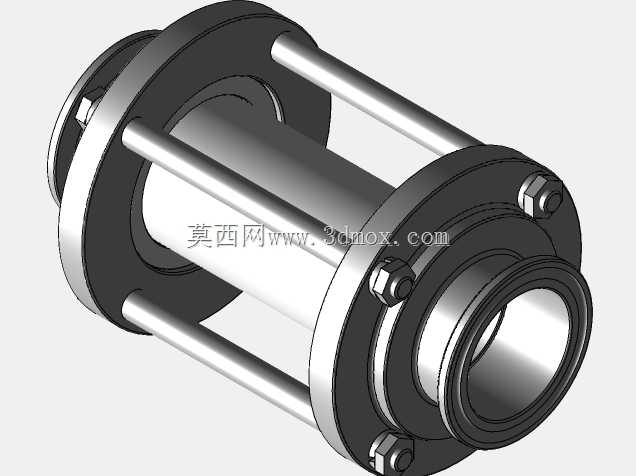

从结构设计来看，整体采用两端法兰夹装的形式，中间视筒段搭配四根均布的拉紧拉杆，通过端部六角螺栓施加均匀预紧力，将两侧法兰、密封件与中间透明视窗牢牢压紧，既保证了连接的同轴度，也避免了局部应力集中导致的密封失效。两端的夹端接口适配1.5英寸标准卫生级管路，安装时无需额外焊接，通过配套卡箍即可完成快速对接，能大幅缩短现场施工与后期维护的拆装时长，也减少了管路焊接带来的内壁焊痕、清洁死角问题，符合卫生级管路的CIP/SIP清洗要求。

设计过程中优先考虑了视窗的可视范围与结构强度的平衡，中间透明段的轴向长度经过反复校核，既保证足够的观测视野，不会因长度过短导致观测角度受限，也避免长度过长带来的结构刚性不足、受压易变形的问题。拉杆的分布位置避开了正面观测区域，不会对视线造成遮挡，法兰端面的密封槽尺寸与标准卫生级密封圈完全匹配，装配后密封面贴合均匀，可承受常规工况下的管路工作压力，不会出现介质渗漏问题。

安装边界方面，整体径向最大尺寸与同通径的卫生级法兰尺寸保持一致，轴向安装长度预留了足够的卡箍操作空间，现场布置管线时无需额外调整相邻管路的间距，可直接替换同规格的传统管道视镜，适配性较强。两端连接端面的粗糙度、同轴度公差都严格遵循卫生级管路配件的设计规范，装配后管路内壁平滑过渡，不存在介质滞留的死角，能够满足高洁净度工况的使用要求。在实际选型应用中，这款结构的观察镜可适配水、药液、饮品、低粘度化工流体等多种介质，日常巡检时无需拆解管路即可快速判断管内流体工况，能有效降低运维人员的巡检难度，及时发现管路堵塞、介质混合异常等生产隐患。
