科尼赛克跑车罩手柄结构设计方案

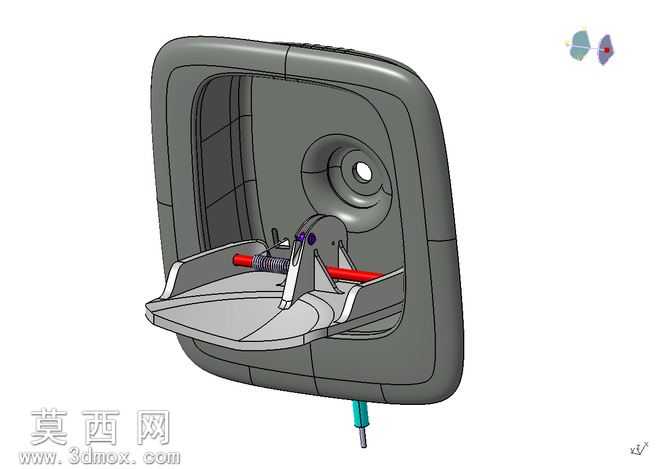

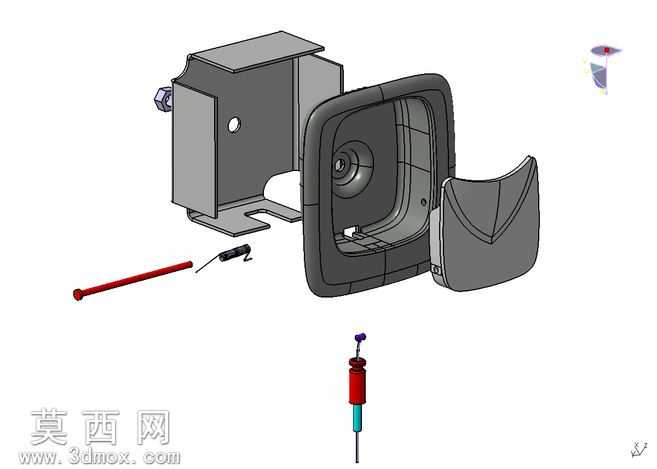

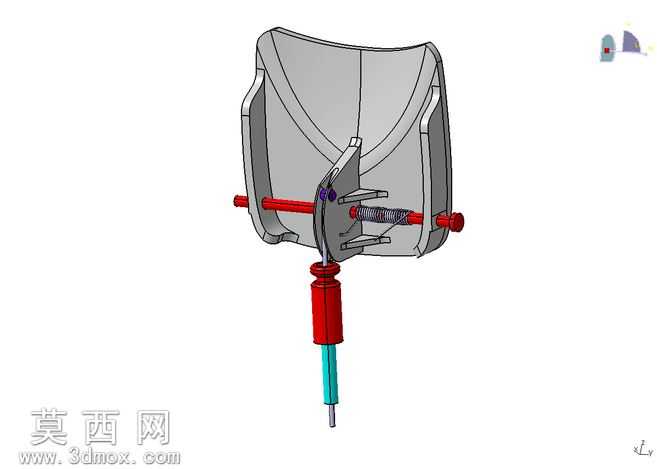

本作品为超跑座舱罩手柄的三维参数化设计方案，建模阶段采用自顶向下的装配设计思路，先完成整体外轮廓的曲面构建，再拆分各个子零件完成独立建模，最终通过装配约束完成整体结构的校验。外罩主体采用注塑成型工艺特征建模，曲面过渡做了圆角顺滑处理，避免注塑生产时出现应力集中问题，外表面做了哑光磨砂材质的渲染处理，还原车用工程塑料的真实质感，内部预留了所有功能组件的安装位，保证各零件装配后无干涉问题。内部功能组件包含钢质枢轴、扭力弹簧、传动摇杆、电缆安装支架，枢轴部分做了耐磨材质的渲染设定，还原金属销轴的金属光泽与耐磨属性，扭力弹簧参数经过运动仿真校验，能够保证手柄操作时的回弹力度符合人机工程要求，摇杆与枢轴的配合间隙经过反复调整，既保证转动顺畅无卡滞，又不会出现旷量过大的松散问题。设计过程中特意将螺丝连接结构做了隐藏式处理，所有紧固件都布置在结构内侧，从外部看不到任何连接点位，既提升了外观的整体精致感，也避免长期使用后紧固件外露出现锈蚀、松动的问题。凸轮轮廓曲线经过多轮参数优化，能够保证手柄扳动过程中扭力均匀变化，20毫米的扳动行程即可实现85度的解锁旋转角度，操作手感顺滑无突兀的阻力变化。电缆走线槽做了一体化的结构设计，在手柄内部预留了专用的线缆布置空间，线缆安装后不会随手柄转动出现拉扯、磨损问题，能够长期保证电信号传输的稳定性。整体结构完成装配后经过了运动干涉检查，所有活动部件在全行程运动过程中都不会与外壳、其他固定结构发生碰撞，支架部分预留了通用安装接口，可以适配不同规格的固定点位，具备良好的安装适配性。渲染阶段对不同材质做了区分处理，塑料外壳的哑光质感、金属销轴的冷冽金属光泽、弹簧的金属反光、操作拨片的防滑纹理都做了精细化的材质调整，最终渲染效果能够清晰展示内部结构组成与运作逻辑，直观呈现设计的合理性与实用性。
