泥浆泵管路配套脉动阻尼稳压装置

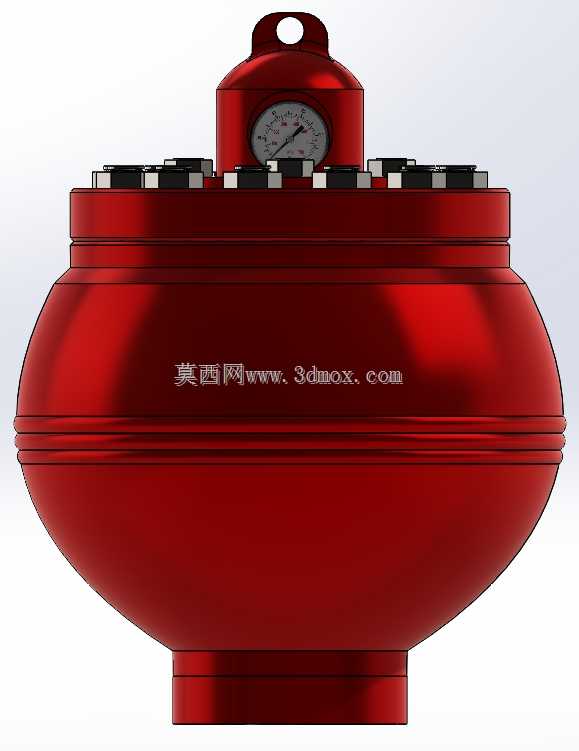

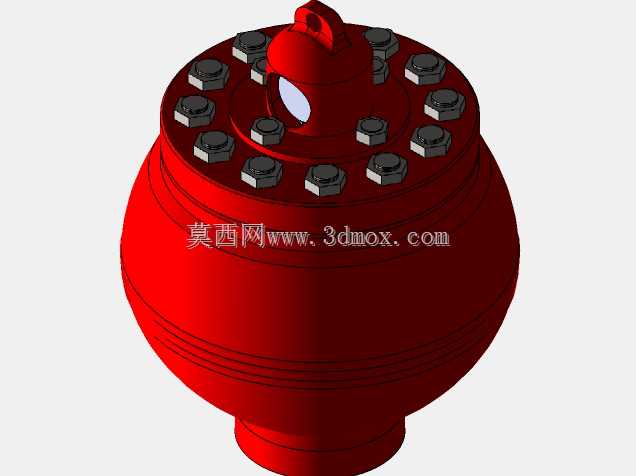

在石油钻井、盾构掘进、矿山充填这类涉及高压泥浆输送的作业场景里，管路内的流体压力波动始终是影响系统稳定性的核心问题——往复式泥浆泵的柱塞做周期性往复运动时，排出端的流量会随柱塞行程出现规律性脉动，这种脉动如果不做抑制，一方面会引发管路接头、焊道位置的疲劳松动，长期运行后容易出现刺漏故障，另一方面也会干扰管路上压力检测元件的读数准确性，甚至造成下游执行机构的误动作，而脉动阻尼器就是专门针对这类工况设计的压力缓冲部件。这款阻尼器采用上下分体式的鼓形承压壳体结构，上半部分集成了压力表安装接口，顶部预留的吊耳结构方便现场吊装转运，壳体法兰沿周向均匀布置紧固件，保证密封面的压紧力均匀分布，避免高压工况下出现密封失效。从设计逻辑来看，鼓形的壳体轮廓并非单纯为了外观规整，这种弧面结构在同等壁厚条件下能承受更高的内部压力，相比直筒式壳体可以有效降低应力集中系数，减少承压壳体的材料用量。壳体内部通常会配置弹性缓冲元件，当管路内压力升高时，多余的流体介质会进入阻尼器腔体内压缩弹性元件存储能量，当管路压力下降时，弹性元件复位将存储的介质压回管路，以此平抑压力波动的峰值与谷值，把管路内的压力波动幅度控制在允许范围内。做三维建模时，需要重点关注几个安装边界尺寸：底部的连接法兰通径要和配套泥浆泵的排出管路通径匹配，法兰螺栓孔的分度圆直径、孔位数量要符合对应压力等级的管路法兰标准，避免现场安装时出现孔位错位；顶部压力表的安装接口要预留足够的操作空间，方便后期校验、更换压力表；整体的高度尺寸要结合泥浆泵排出端的安装空间做校核，避免和周边的管汇、护栏结构出现干涉。另外，法兰连接面的密封槽尺寸、紧固件的规格排布都要严格对应承压等级做设计，周向布置的紧固件要保证每颗螺栓的预紧力一致，避免局部密封面压合不紧出现泄漏。在现场应用中，这类阻尼器通常直接安装在泥浆泵的排出汇管位置，距离泵出口的距离过远会削弱缓冲效果，建模时也要结合管路走向预留对应的安装操作空间，方便后期的维护拆装。
