带储液水箱的管道增压供水设备结构

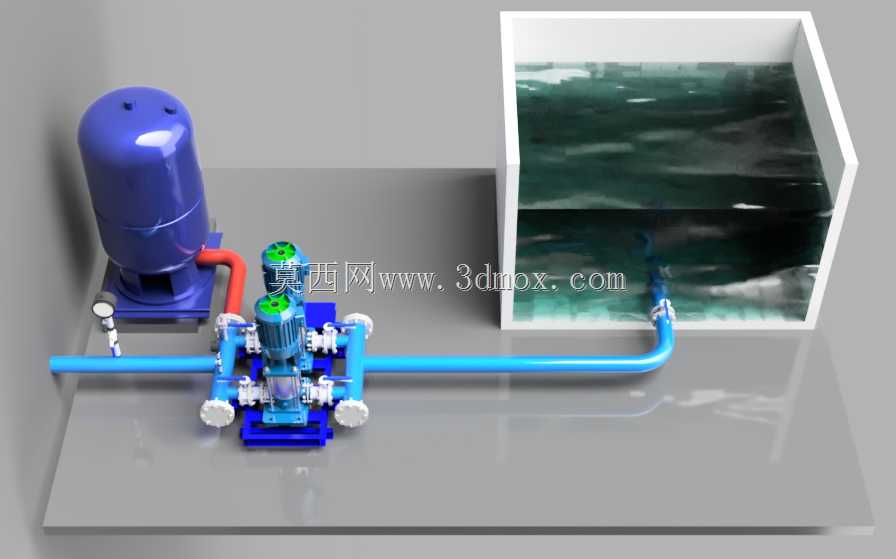

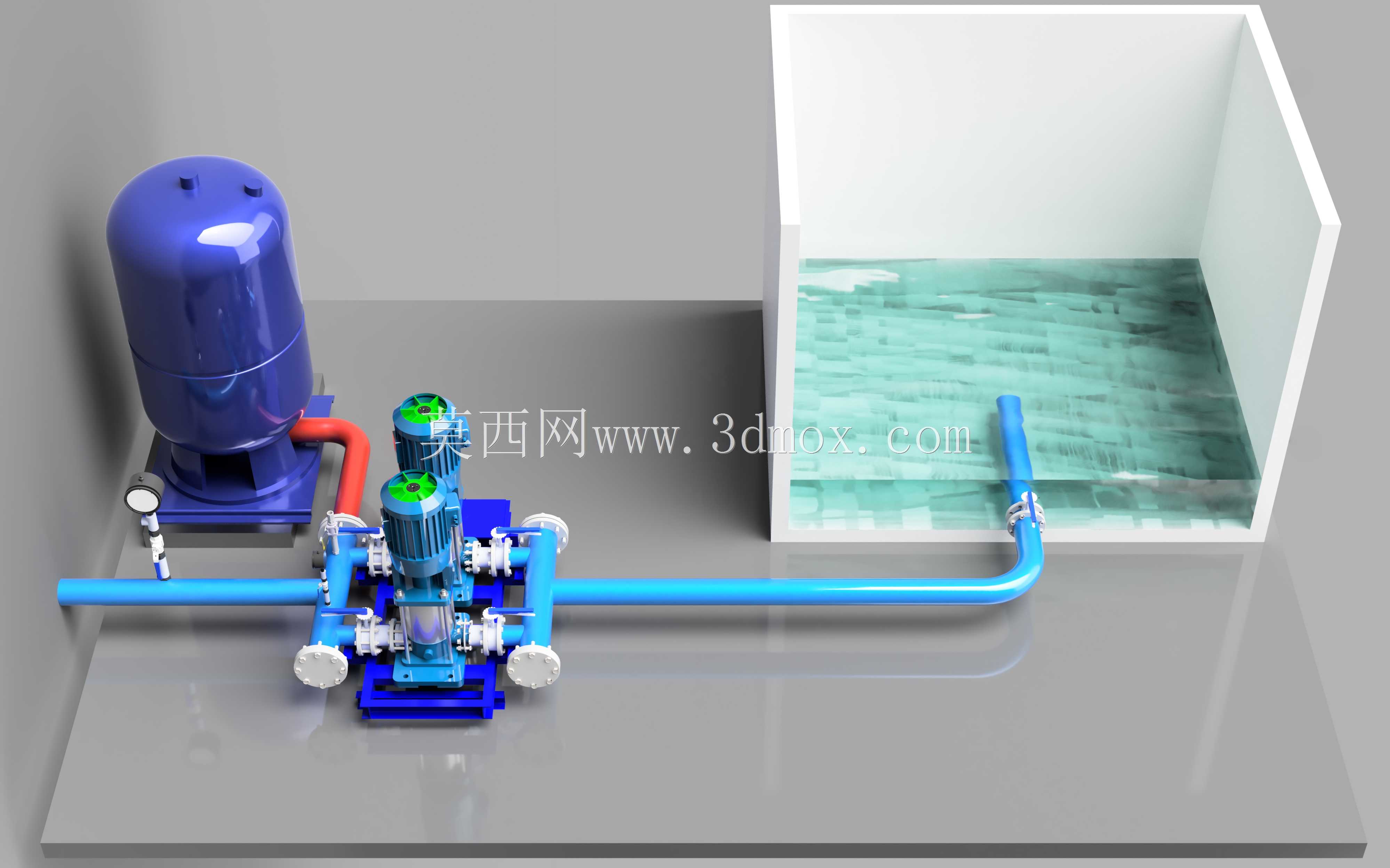

这套带储液结构的增压供水装置，核心适配民用建筑二次供水、小型工业循环水补给、生产工艺稳压供水这类需要稳定水压的场景，不少厂区零散用水点、独栋小型建筑的供水改造里，这类集成式结构比零散拼接的管路更省安装空间，也能减少现场配管的出错概率。从实际功能来看，整套装置靠两台并联的增压泵组提供水压抬升能力，旁侧的立式承压罐承担水锤缓冲、短时稳压的作用，避免水泵频繁启停带来的损耗，连通的开式储液箱既可以作为水源缓存，承接上游来水的波动，也能在短时停水时提供小容量的备用水源，适配上游供水压力不稳定的使用场景。设计层面上，整套管路采用对称式布局，两台泵组的进出口管路做了等阻设计，避免单台泵运行时出现偏流、抢水的问题，进出口位置都预留了阀门安装位，方便后期单台泵检修时切断管路，不用排空整个系统的存水；储液箱的吸水口做了伸至箱底的弯头设计，减少吸水时带入液面的空气，降低泵组气蚀的风险，立式稳压罐直接接在泵组出口的总干管上，能第一时间吸收泵组启停产生的压力波动，比装在支管段的稳压效果好很多。安装边界上，整套装置的管路接口都做了统一标高设计，进出口法兰的中心距、距安装基面的高度都预留了标准管件的安装空间，储液箱的液位计安装位、溢流口、排污口都做了外置预留，现场安装时不用额外在箱体上开孔；泵组底座采用一体化安装基板，现场只需要做基础找平就能固定，不用单独对每台泵做同轴度校准，能大幅缩短现场安装的工期。管路的弯头位置都采用大曲率半径的弯头，减少管路的沿程阻力损失，阀门的操作手柄都朝向外侧操作通道，后期运维时不用探到管路缝隙里操作，手轮的操作空间预留足够，不会被相邻管路或者罐体挡住操作路径。
