双螺杆平行夹持手动虎钳结构设计

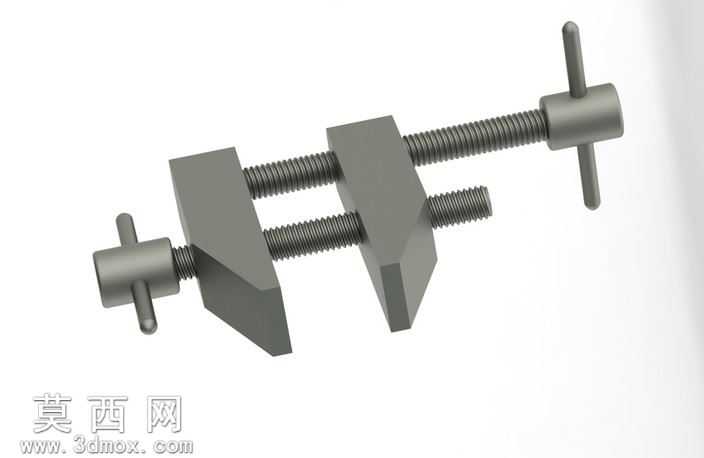

本作品为双螺杆平行夹持手动虎钳的三维建模设计，建模过程中优先采用参数化特征建模逻辑，以SolidWorks为核心建模工具，首先绘制钳体的基准草图，通过对称约束确定两块楔形活动钳口的初始安装基准面，保证两个钳口的夹持面始终保持平行对位，避免夹持工件时出现偏斜、夹不紧的问题。建模阶段对两根传动螺杆分别进行单独特征构建，先绘制螺杆的牙型截面轮廓，通过螺旋线扫描切除生成连续的梯形传动螺纹，还原真实螺杆的传动咬合结构，同时对螺杆端部的T型转动手柄进行圆角过渡处理，模拟真实五金件的倒角工艺，避免模型出现尖锐的不合理棱角。材质与渲染环节，整体模型采用哑光铸铁材质参数，调整材质的粗糙度数值至0.75，金属度设置为0.8，还原老式手动虎钳长期使用后略带氧化质感的铸铁表面效果，没有添加多余的亮面电镀材质，贴合老式工具的真实质感；渲染时采用侧上方45度柔光打光，在钳体的楔形斜面上投射出柔和的明暗过渡，清晰展现钳口的V型夹持面结构、螺杆与钳体的配合间隙、手柄与螺杆端部的连接结构，让模型的结构层次清晰可辨。结构设计上采用双螺杆同步传动的布局，两根平行布置的传动螺杆分别穿过两块活动钳体的螺纹孔，转动端部手柄时可带动两块钳口同步相向移动或反向张开，相比单螺杆虎钳拥有更均匀的夹持受力，楔形的钳身结构既可以减轻整体重量，又能保证钳体的结构刚性，夹持小型工件时不会出现钳身形变的问题。设计思路围绕老式手动平行虎钳的实用属性展开，没有添加多余的装饰性结构，所有特征都服务于夹持功能的实现，建模时严格按照真实手用虎钳的尺寸比例进行参数设定，螺纹的螺距、钳口的开合行程、手柄的转动半径都参考实物比例进行还原，保证模型的结构合理性，既可以作为机械基础结构教学的演示模型，也可以用于五金工具类的场景渲染素材，完整还原了这类简易夹持工具的机械结构特点，展现了手动螺旋夹紧机构的典型传动逻辑。
