手轮驱动三通式流体控制阀结构

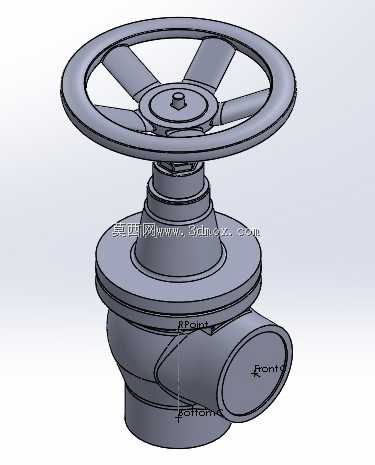

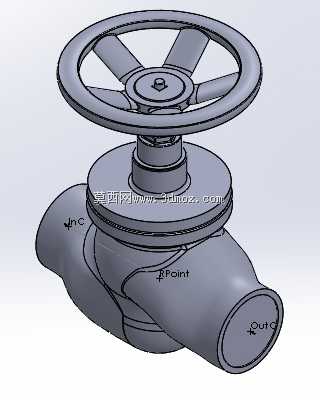

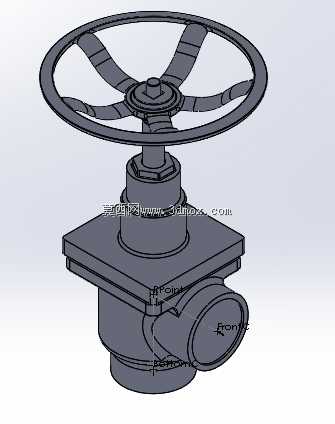

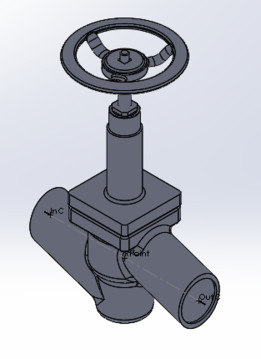

这类三通结构的手轮驱动阀门，常应用在化工流体输送、制药纯化水管路、中小型暖通循环水系统中，可在不额外增设支路切换阀的前提下，完成单路进双路出、或者双路进单路出的流体流向切换，也可在支路检修时做临时截断使用，相比普通两通截止阀能减少管路接头数量，降低潜在泄漏点。从实际使用场景看，手轮操作的结构不需要额外配置气动或电动执行器，适合无防爆供电要求、操作频次不高的管段，操作人员通过手轮的旋转圈数可直观判断阀瓣的开度位置，不需要额外配置开度反馈装置，在中小型生产车间的就地操作场景下实用性较强。产品的功能特性上，阀杆采用明杆式的结构逻辑，手轮旋转时阀杆带动阀瓣做垂直升降运动，可避免阀杆长期浸泡在输送介质中造成的腐蚀，延长密封件的更换周期；阀体的三个接口采用对焊连接结构，和管路焊接后连接强度高，密封可靠性优于螺纹连接结构，适合中低压工况下的流体输送。设计思路上，手轮轮缘做了圆弧过渡处理，操作人员手动施力时不会硌手，轮辐采用三辐式结构，在保证手轮整体扭转强度的前提下减少了材料用量，降低整体重量；阀盖和阀体的连接采用方形法兰结构，四个角点布置连接螺栓，装配时不需要反复调整对位，螺栓预紧时受力均匀，可避免阀盖密封面压偏造成的介质泄漏。外形尺寸与安装边界方面，这类长径结构的阀体，进出口端的同轴度公差控制在合理范围内，焊接安装时不需要额外调整管路的对中位置，手轮的最高点距离阀体中心轴线的高度，预留了足够的操作空间，操作人员戴劳保手套也可顺利完成手轮旋转操作，阀体底部的第三个接口和水平接口呈垂直布置，安装时可根据管路走向选择下进侧出或者侧进下出的安装方式，不需要额外调整阀体的安装角度，适配不同的管路排布需求。阀瓣的密封面采用锥面配合结构，相比平面密封所需的关闭力矩更小，手轮操作时更省力，同时密封面的接触比压更均匀，长期使用后密封面磨损可通过阀瓣的下降行程自动补偿，不需要频繁研磨密封面即可保证截断效果。
