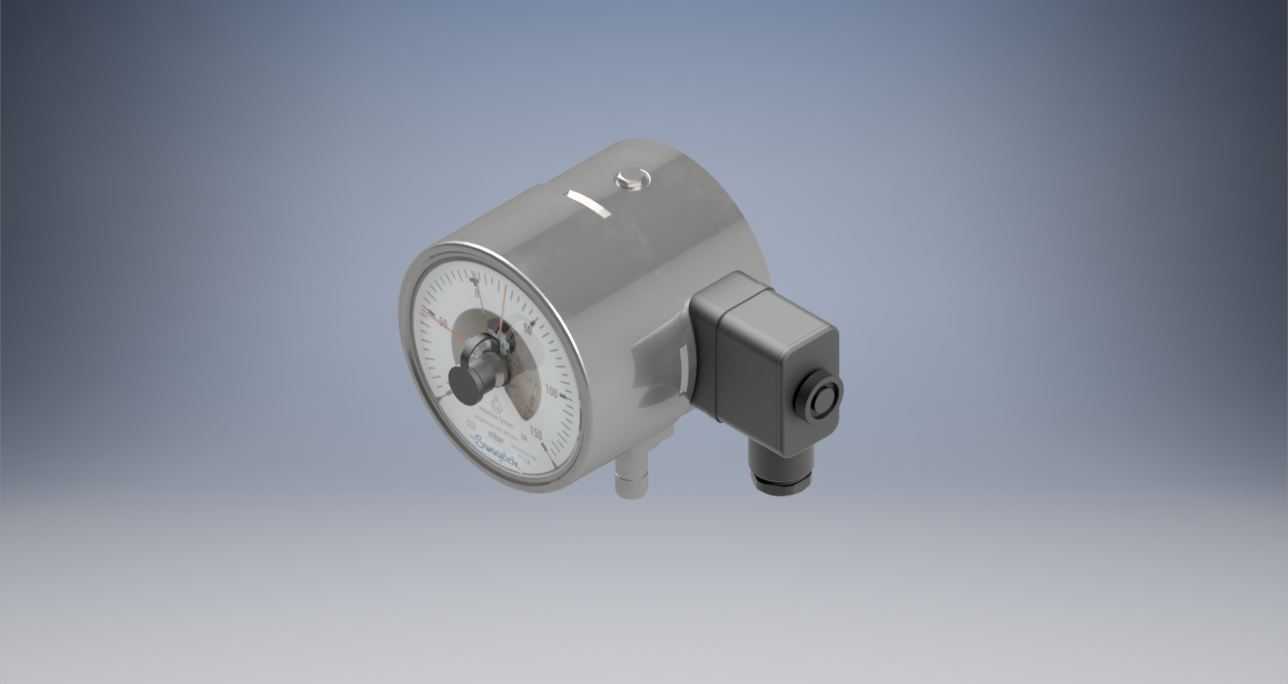

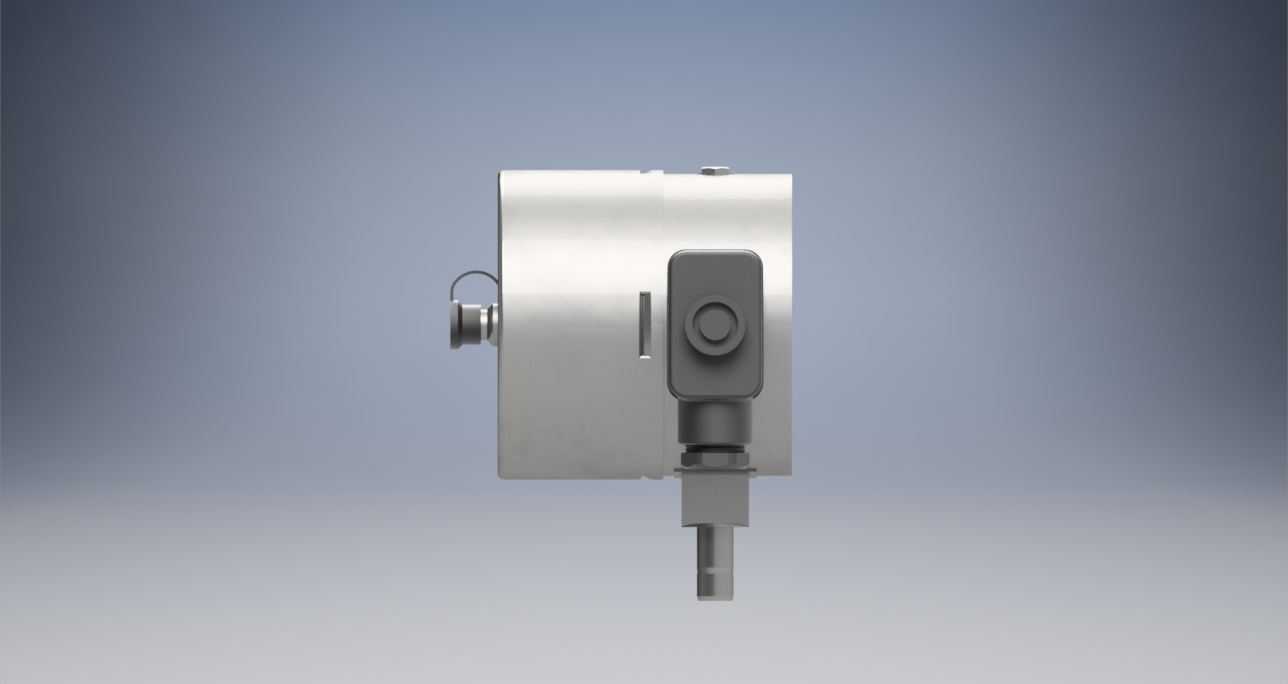

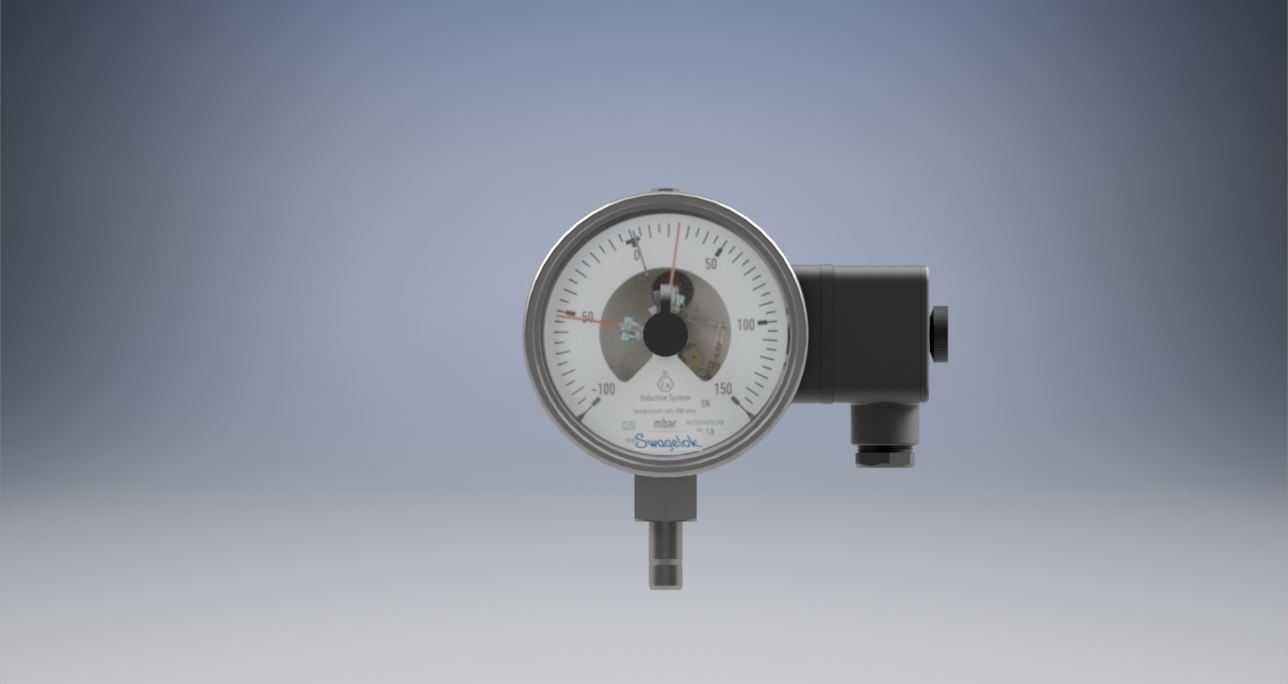

世伟洛克下部安装100mm接触式压力表

在流体输送、过程控制类工业场景中，压力参数的实时监测是保障系统稳定运行的核心环节，这款接触式压力表的设计完全围绕现场安装与读数的实际需求展开。从安装适配性来看，该表采用下部安装结构，配套12mm世伟洛克管接头，能够直接与同规格的世伟洛克仪表管路实现无转接头对接，省去了额外加工转换接头的工序，也避免了多接头连接带来的泄漏风险，在洁净流体管路、高压气体输送回路、实验室特种流体系统中都能快速完成装配。表盘直径设定为100mm，这个尺寸是工业现场的经典选型规格，既不会因为表盘过小导致操作人员在1-2米的常规巡检距离下读值困难，也不会因为表盘过大占用过多的面板安装空间，适配各类仪表盘嵌装、管路就近立式安装的场景。表体主体采用圆柱形金属壳体结构，侧置的电气接线模块采用快插式接口设计，在需要输出压力电信号的自控场景中，无需拆解表体就能完成信号线缆的接驳，接线模块的防护结构可以阻挡现场飞溅的切削液、水汽侵入接线端子，适配车间、户外泵站等多尘潮湿的安装环境。从结构设计逻辑上，接触式测压结构的测压元件直接与被测介质接触，测压响应延迟控制在极小范围内，能够捕捉管路内的压力瞬时波动，相比非接触式测压元件，在粘稠介质、含微小杂质的流体管路中也能保持稳定的测压精度，不会因为介质中的微小颗粒影响测压信号的传递。表体下部的测压接口与管接头采用一体化同轴设计，安装时只需将管接头与对应管路卡套锁紧，就能保证测压腔与管路的同轴度，避免侧向应力长期作用导致表体密封件过早老化失效。表盘的刻度标识采用高对比度印刷，指针转轴处设置有阻尼结构，在管路存在压力脉动的工况下，指针不会出现大幅抖动，既方便操作人员快速读取稳定压力值，也能减少指针频繁摆动带来的转轴磨损，延长仪表的实际使用寿命。侧置的接线模块与表体采用密封法兰连接，模块上的线缆接口自带锁紧结构，线缆接入后可以承受一定的外力拉扯，不会因为现场布线的拉扯导致接线松脱，在移动设备、有振动的管路上使用时也能保持信号连接的稳定性。
