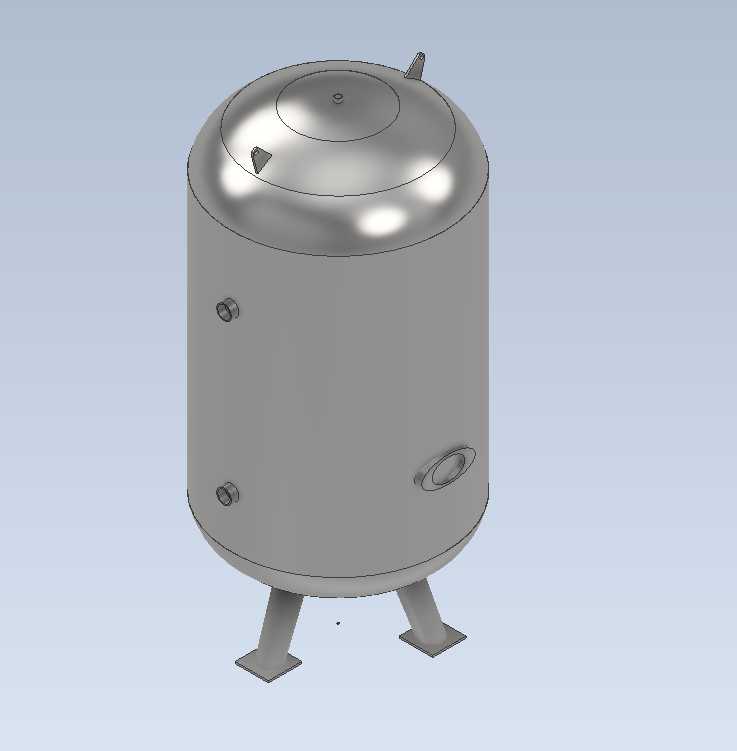

2000升立式罐式空气压缩储气罐体结构

在工业生产的气源供给场景中，这类2000升容积的罐式空气压缩配套罐体，是整个压缩空气系统里不可或缺的缓冲稳压核心部件，常见于机械加工车间、汽修门店、中小型自动化生产线的气源站布局中，主要作用是储存压缩机输出的压缩空气，抵消活塞式压缩机工作时产生的气流脉动，稳定整个供气管网的压力，避免用气端设备因为气压波动出现动作失准、出力不足的问题，同时还能沉淀部分压缩空气中夹带的液态冷凝水，减少后续管路中过滤器、干燥机的工作负荷。从结构设计来看，这个罐体采用立式圆柱形筒体搭配上下椭圆封头的结构形式，这种结构是承压罐体的经典选型，圆柱筒体在承受内部气压时环向应力分布均匀，相比方形结构能在同等壁厚下承受更高的工作压力，材料利用率也更高；上下椭圆封头的过渡曲面可以有效降低应力集中系数，避免罐体在长期交变压力作用下在焊缝位置出现疲劳开裂的问题。罐体底部设计了三个均匀分布的支腿式支撑结构，支腿底部带有方形安装脚板，安装时可以通过地脚螺栓将罐体固定在混凝土地基上，三个支腿的布局相比四支腿对安装地面的平整度要求更低，不容易出现支腿悬空导致的局部应力过大问题，支腿的高度预留了足够的底部操作空间，方便后期在罐体底部安装排污阀，定期排出罐体积存的冷凝水和油污。罐体侧壁上预留了多个不同规格的管接口，分别对应压缩空气进气口、出气口、安全阀安装口、压力表安装口，不同位置的接口布局充分考虑了管路连接的操作便利性，进气口位置偏低可以让进入罐体的高速气流沿罐壁回旋，更好地实现气液分离，出气口位置偏高可以避免带出罐底沉积的液态杂质，安全阀接口设置在罐体顶部的封头位置，能保证超压泄放时的安全性，不会因为积液堵塞泄放通道。设计这类罐体的时候，需要严格匹配配套压缩机的排气量，2000升的容积通常适配每分钟1-2立方排气量的中小型空气压缩机，容积过小会导致稳压效果差，压缩机频繁启停加载，缩短设备使用寿命，容积过大则会增加罐体成本和占地面积，同时延长初次升压的等待时间。安装边界上，立式布局的罐体占地面积更小，适合车间内空间局促的气源点布置，罐体顶部预留的吊耳结构方便设备进场时的吊装转运，整体外形的径向尺寸和高度比例经过优化，重心落在三个支腿围成的支撑面中心位置，即使在满载气压的状态下也能保持足够的稳定性，不需要额外加装辅助固定结构。在实际使用场景中，这类罐体除了配套常规的空气压缩机做稳压储气之外，也可以作为小型气动系统的应急气源储备，在主压缩机临时停机的短时间内维持关键用气设备的压力供给，避免生产线突然断气导致的工件报废、设备故障问题。
